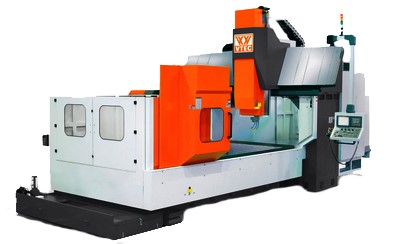

На склад ЗАО «Балтийская Промышленная Компания» поступил новый продольно-фрезерный обрабатывающий центр VF-4000.
Этот прецизионный портальный обрабатывающий центр, изготовленный на массивной цельнолитой станине, обеспечивает необходимую точность перемещений даже при больших нагрузках. Передача крутящего момента от двигателя к инструменту осуществляется через автоматическую двухступенчатую коробку скоростей. Пониженная передача используется при черновой обработке с большим съемом материала, а повышенная — для финишной. Шпиндельные подшипники имеют отдельную систему охлаждения. Для плавного и равномерного движения шпиндельной бабки система компенсации веса выполнена в виде двух гидравлических цилиндров с гидроаккумулятором.
Преимущества:
- Наклонная поперечина с
3-мя направляющими обеспечивает более высокую жесткость Станина, стол, колонны, поперечина, шпиндельная бабка выполнены из высококачественного чугуна марки «Механит» - Направляющие осей X, Y, Z коробчатого типа, закалены, отшлифованы, а ответные части выполнены из антифрикционного материала TURCITE B и отшабрены с высокой точностью
- Расстояние между колоннами — 2400/2700 мм
- Перемещение по оси Z — 920/1020 (опция) мм
- Шпиндельный узел оснащен
2-х ступенчатой коробкой скоростей с частотой вращения шпинделя 4500/6000 (опция) об/мин - Скорость вращения шпинделя до 10000 об/мин (опция) гарантирует высокую чистоту поверхности Возможность увеличения высоты колонн на 200/300/400 мм
- Высокоточные ШВП класса точности С3 со сдвоенной гайкой гарантируют высокую точность перемещений и отсутствие деформаций под воздействием высоких нагрузок
- Система охлаждения ШВП осей X, Y, Z
- Большой выбор универсальных и автоматических фрезерных головок
Стандартная комплектация:
- Система ЧПУ Siemens 828D
2-х скоростная шестеренчатая коробка скоростей со скоростью вращения шпинделя 4500 об/мин и двигателем шпинделя 18/22 кВт- Магазин на 40 инструментов
- Система охлаждения шпинделя и коробки скоростей
- Система охлаждения ШВП по осям X, Y, Z
- Автоматическая система смазки
- Система обдува шпинделя воздухом
- Пистолет для обдува сжатым воздухом или СОЖ
- Прямое резьбонарезание
- Система подачи СОЖ
- Теплообменник электрошкафа
- Двойной шнековый конвейер для уборки стружки
- Транспортер стружки ленточного типа с баком для стружки
- Переносной пульт
- Интерфейс RS232
- Защитные кожухи
- 3-х цветная сигнальная лампа
- Освещение рабочей зоны
- Комплект инструмента для обслуживания станка
- Комплект башмаков и анкерных болтов для установки на фундамент
- Руководство по эксплуатации станка на русском языке
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Наименование параметров |
Ед. изм. |
VTEC VF4000 |
| СТОЛ | ||
| Размер стола | мм | 4200х2050 |
| Размеры Т-пазов | мм | 28х11х180 |
|
Максимальная допустимая нагрузка на стол |
кг | 13 000 |
| Расстояние между колоннами | мм | 2400 |
| ПЕРЕМЕЩЕНИЯ | ||
|
Перемещение по оси X |
мм | 4200 |
| Перемещение по оси Y | мм | 2300 |
| Перемещение по оси Z | мм |
920 (1020 опция) |
| Расстояние от конуса шпинделя до стола (Z=920 мм высота колонн — стандарт) | мм | 150-1070 |
| Расстояние от конуса шпинделя до стола (Опция: Z=1020 мм высота колонн +100мм) | мм | 150-1170 |
| ШПИНДЕЛЬ | ||
| Мощность главного двигателя | кВт | 18,5/22 (22/26 опция) |
|
Диапазоны вращения шпинделя: двухскоростная шестеренчатая коробка Ременная передача (опция) |
об/мин |
4500 (6000 опция) 8000 10000 |
| Конус шпинделя | ISO50 7:24 | |
| ПОДАЧИ | ||
| Рабочие подачи | мм/мин | 1-7000 |
| Ускоренные перемещения | мм/мин |
12 000 |
| МАГАЗИН ИНСТРУМЕНТА | ||
| Количество мест | шт |
40 (60 опция) |
| Максимальный вес инструмента | кг |
18 |
| Размер инструмента при полном магазине (Ø х длина) | мм | 125х450 |
| Размер инструмента при заполнении через гнездо (Ø х длина) | мм | 215х450 |
| Тип инструментального магазина | ВТ50/CAT50 | |
| ТОЧНОСТЬ | ||
| Точность позиционирования X,Y,Z | мм |
±0,005/300 ±0,015 на всю длину |
| Повторяемость X,Y,Z | мм | ±0,0025 |
| ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ | ||
| Потребляемая мощность | кВт | 60 |
| ГАБАРИТЫ И МАССА | ||
| Длина | мм | 12 000 |
| Ширина | мм | 6 100 |
| Высота | мм | 4 700 |
| Масса станка | мм | 38 400 |
