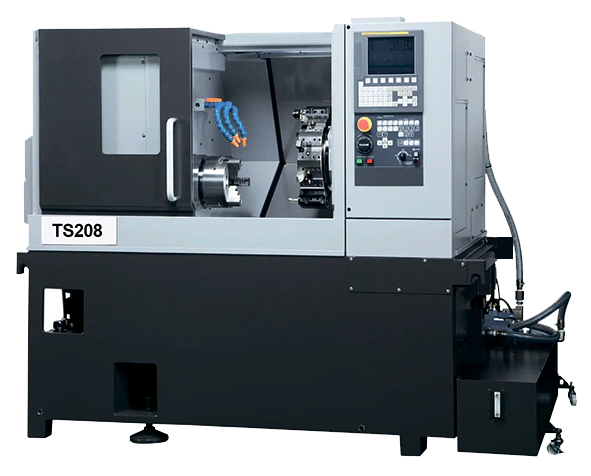

TS208
Производитель:
Tsugami
Описание конструкции
- Максимальная длина обработки: 500 мм
- Максимальный диаметр обработки: 305 мм
- Перемещение по оси X/Z: 220/560 мм
- Система ЧПУ: Fanuc
- Мощность главного двигателя: 11/18,5 кВт
- Патрон: 203,2 мм
Основные характеристики
|
РАБОЧАЯ ЗОНА |
|
|
|
Максимальный диаметр обработки (диск / пруток) |
мм |
ø350 / ø65 |
|
Максимальная длина обработки |
мм |
500 |
|
ШПИНДЕЛИ |
||
|
Диаметр патрона |
мм |
203,2 (8”) |
|
Максимальная скорость вращения шпинделя |
об/мин |
5 000 |
|
Мощность двигателя шпинделя (пост. / 30 мин.) |
кВт |
11 / 18,5 |
|
ПЕРЕМЕЩЕНИЯ И ПРИВОДЫ |
|
|
|
Перемещение по осям X / Z |
мм |
220 / 560 |
|
Скорость быстрых перемещений по осям X / Z |
м/мин |
24 / 27 |
|
РЕВОЛЬВЕРНАЯ ГОЛОВА |
|
|
|
Количество позиций инструмента |
шт. |
12 |
|
Сечение призматического резца |
мм |
25х25 |
|
Сечение расточного резца |
мм |
ø40/ø32 |
|
МАССА И ГАБАРИТЫ |
|
|
|
Масса станка |
кг |
3 720 |
|
Длина станка |
мм |
2 290 |
|
Ширина станка |
мм |
1 661 |
|
Высота станка |
мм |
1 650 |
|
ДОПОЛНИТЕЛЬНО |
|
|
|
Объем бака СОЖ |
л |
155 |
|
Энергопотребление |
кВА |
15 |
|
Мощность мотора СОЖ |
кВт |
1,5 |
|
Используемое давление воздуха |
МПа |
0,5 |
|
Расход используемого воздуха |
нл/мин |
100 |
|
Рабочее напряжение |
- |
3 фазы 200В±5%, 50Гц |
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc;
- Одновременный контроль по 2м осям;
- Патрон гидравлический трёхкулачковый ø203,2 мм (8”);
- Револьверная голова на 12 инструментальных позиций;
- Ножной переключатель;
- Система охлаждения шпинделя;
- Жесткое нарезание резьбы;
- Датчик измерения инструмента;
- Конвейер (цепной) для удаления стружки (расположение за станком);
- Система подачи СОЖ;
- Датчик уровня СОЖ;
- Система автоматической смазки;
- Трёхцветная сигнальная лампа;
- Освещение рабочей зоны;
- Трансформатор;
- Гидравлическая задняя бабка;
- Блок для наружной обработки – 2 шт;
- Блок для наружной обработки со смешением – 1 шт;
- Блок для сверел с посадочным ø32 мм – 2 шт;
- Блок для расточных оправок с посадочным ø32 мм – 1 шт;
- Втулка переходная ø40/ø16 мм – 2 шт;
- Втулка переходная ø40/ø20 мм – 2 шт;
- Устройство автоматического отключения питания;
- Инструмент для обслуживания станка;
- Руководство по эксплуатации станка.
