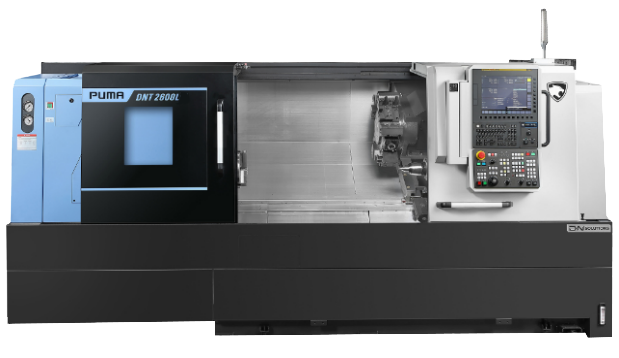

PUMA DNT 2600L

ЗОНА ОБРАБОТКИ

Максимальный диаметр поворота над станиной (пересечение с передней дверью)

мм

Ø650

Максимальный диаметр поворота над суппортом

мм

Ø460

Рекомендуемый диаметр точения

мм

Ø255

Максимальный диаметр точения

мм

Ø460

Максимальная длина обработки

мм

1078

Максимальный диаметр обрабатываемого прутка

мм

Ø81

ГЛАВНЫЙ ШПИНДЕЛЬ

Тип трансмиссии

-

ременный

Диаметр стандартного патрона

мм

Ø305 (12”)

Максимальная скорость вращения шпинделя

об/мин

3500

Мощность главного двигателя (S6 25%/S6 60%/S1)

кВт

26/22

Момент

Нм

735

Присоединительный торец токарного шпинделя

-

A2-8

Диаметр переднего подшипника

мм

130

Диаметр сквозного отверстия в шпинделе

м

Ø91

Минимальный угол индексации шпинделя (ось С)

°

0,001

ПЕРЕМЕЩЕНИЯ

Перемещение по осям X / Z

мм

260 / 1100

ПАРАМЕТРЫ ТОЧНОСТИ[1]

Точность позиционирования по осям X / Z

мм

0,01 / 0,02

Повторяемость позиционирования по оси X

мм

±0,002 / ±0,003

СИСТЕМА ОСЕЙ

Ускоренное перемещение по осям X / Z

м/мин

24 / 30

Ускоренное перемещение по оси C

об/мин.

200

Тип направляющих

-

коробчатые

Угол наклона станины

град.

30

РЕВОЛЬВЕРНАЯ ГОЛОВКА (СТАНДАРТ)

Количество позиций инструмента

шт.

10

Сечение призматического резца

мм

25х25

Сечение расточного резца

мм

Ø50

ЗАДНЯЯ БАБКА (СТАНДАРТ)

Диаметр пиноли

мм

100

Максимальное перемещение

мм

100

Перемещение задней бабки

мм

1100

Центр задней бабки (вращающийся)

-

КМ5

МАССА И ГАБАРИТЫ

Занимаемая площадь пола

мм

3800 х 1839

Высота

мм

1780

Масса станка[2]

кг

4900

Потребление электроэнергии (продолжит. режим)

кВА

34,53
