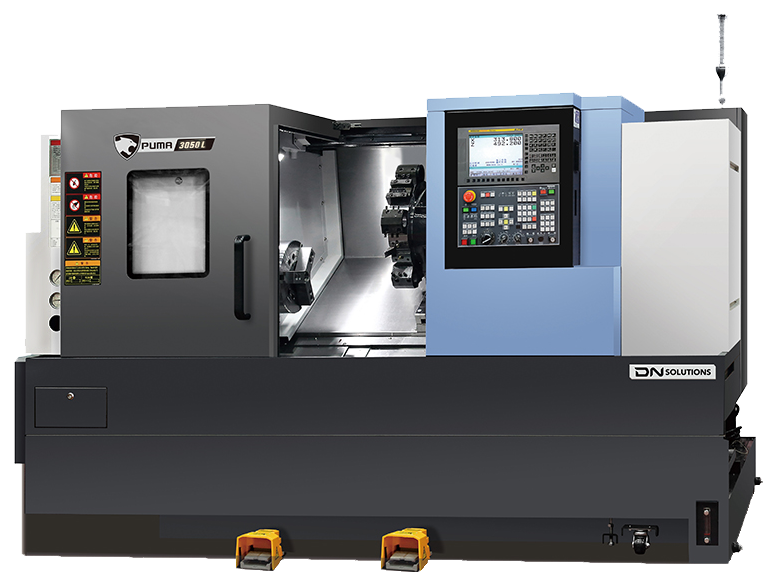

PUMA 3050L

ЗОНА ОБРАБОТКИ

Максимальный диаметр поворота над станиной

мм

Ø630

Максимальный диаметр поворота над суппортом

мм

Ø460

Рекомендуемый диаметр точения

мм

Ø305

Максимальный диаметр точения

мм

Ø460

Максимальная длина точения

мм

1058

Максимальный диаметр обрабатываемого прутка

мм

Ø76

ГЛАВНЫЙ ШПИНДЕЛЬ

Максимальная скорость вращения шпинделя

об/мин

3000

Присоединительный торец токарного шпинделя

-

A2-8

Диаметр сквозного отверстия в шпинделе (без тяги)

мм

Ø91

Диаметр переднего/заднего подшипника

мм

140/130

Мощность главного двигателя (30 мин./пост.)

кВт

18.5/15

ПЕРЕМЕЩЕНИЯ

Перемещение по оси X

мм

265

Перемещение по оси Z

мм

1100

ПОДАЧИ

Ускоренное перемещение по оси X

м/мин

24

Ускоренное перемещение по оси Z

м/мин

30

Двигатель подачи оси X

кВт

1,8

Двигатель подачи оси Z

кВт

3,0

Тип направляющих

-

коробчатые

РЕВОЛЬВЕРНАЯ ГОЛОВКА

Количество позиций инструмента

шт.

10

Сечение державки призматического резца

мм

25х25

Сечение державки расточного резца

мм

Ø50

Время поворота головки (на соседнюю позицию)

с

0,15

ТОЧНОСТЬ

Точность позиционирования по осям X, Z

0.01

Повторяемость по осям X/Z

±0.002/±0.003

ЗАДНЯЯ БАБКА

Диаметр пиноли задней бабки

мм

100

Стандарт конуса пиноли

-

КМ5

Максимальное перемещение пиноли

мм

100

Максимальное давление центра

кН

11

МАССА И ГАБАРИТЫ

Длина (по площади пола)

мм

3735

Ширина

мм

1630

Высота

мм

1720

Масса станка

кг

5700

Мощность источника питания

кВА

26,57
