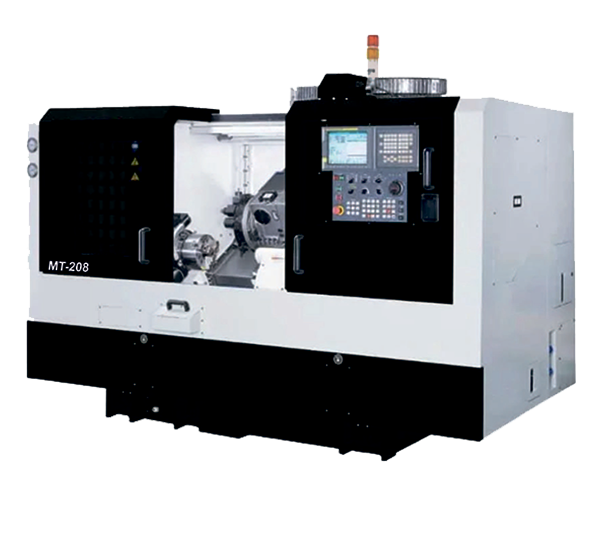

MT-208

Производитель:

Ecoca

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Конструкция токарных центров МТ специально разработана для тяжелого резания с возможностью сохранять высокую точность и максимальную гладкость поверхности в течение продолжительного времени обработки.
Цельнолитая чугунная станина, усиленная оптимально спроектированной системой ребер высокой жёсткости, выполнена с наклоном в 30°. Наклон станины также облегчает процесс удаления стружки. Ребра жесткости увеличивают площадь контакта с воздухом и улучшают теплоотдачу.
Шпиндельный подшипник большого диаметра обеспечивает высокую жёсткость.
Шариковинтовые пары имеют двойную опору. Сервоприводы подачи соединены с ШВП напрямую.

Для установки режущего инструмента применяется револьверная головка с гидравлическим приводом поворота и стандартными держателям резцов. Большой диаметр диска головки позволяет свободно устанавливать инструмент.
Гидравлическим также является патрон, управляемый ножной педалью и задняя бабка. Гидравлическая станция поставляется в комплекте.
Централизованная система смазки обеспечивает точную подачу масла ко всем трущимся элементам станка: направляющим, шариковинтовым передачам и пиноли задней бабки. Система контроля уровня смазки не позволяет работать на станке при отсутствии масла в емкости.
Бак для СОЖ большого объема.
Эргономично расположенные шпиндель, задняя бабка и револьверная головка обеспечивают оптимальные условия работы.

Основные характеристики

ЗОНА ОБРАБОТКИ
Наибольший диаметр заготовки, устанавливаемый над станиной	мм	545
Наибольший диаметр точения	мм	380
Наибольший диаметр заготовки, устанавливаемой над суппортом	мм	350
Максимальная длина точения	мм	500
Угол наклона станины	град	30
ШПИНДЕЛЬ
Максимальная частота вращения шпинделя	об/мин	4800
Тип трансмиссии	-	ремень
Мощность главного двигателя c ЧПУ Fanuc	кВт	11/15
Диаметр гидравлического патрона	мм	203
Диаметр отверстия в шпинделе	мм	62
Внутренний диаметр переднего подшипника шпинделя	мм	100
Диаметр отверстия в гидравлическом патроне под пруток	мм	52
Присоединительный конус шпинделя	-	А2-6
ПЕРЕМЕЩЕНИЯ
Перемещение по оси X	мм	200
Перемещение по оси Z	мм	530
Тип направляющих осей X, Z	-	коробчатые
ПОДАЧИ
Ускоренные подачи по осям X, Z	м/мин	20
Двигатель оси Х	кВт	2.5
Двигатель оси Z	кВт	2.5
РЕВОЛЬВЕРНАЯ ГИДРАВЛИЧЕСКАЯ ГОЛОВКА
Количество позиций револьверной головки	шт	10
Сечение резца	мм	Ø40, 25х25
ЗАДНЯЯ БАБКА
Перемещение задней бабки	мм	460
Перемещение пиноли задней бабки	мм	85
Диаметр пиноли задней бабки	мм	90
Конус пиноли задней бабки	-	Морзе 4
СИСТЕМА ПОДАЧИ СОЖ
Емкость бака для охлаждающей жидкости	л	125
Расход СОЖ	л/мин	30
МАССА И ГАБАРИТЫ
Длина	мм	2300
Ширина	мм	1500
Высота	мм	1700
Масса станка	кг	4300
Общее энергопотребление	кВА	30

Комплектация станка

Комплектация:

Система ЧПУ Fanuc 0i-TF PLUS;
Главный двигатель 11/15 кВт;
Гидравлический патрон с комплектом мягких кулачков;
10-позиционная гидравлическая револьверная головка;
Стартовый комплект резцедержателей для револьверной головки:
- резцовый клиновой держатель для обработки наружного диаметра (25х25) – 5 шт.;
- резцовый держатель для обработки торца – 2 шт.;
- держатель для расточного резца Ø40 (подходит для U-сверла) - 5 шт.;
- крышки для держателей U-сверл – 5 шт.;
- комплект переходных втулок для расточной державки (нар. Ø40, внутр. Ø8/10/12/16/20/25/32 х 1 шт.);
- втулка для сверла с конусом Морзе: КМ2х1, КМ3х1;
Вращающийся центр КМ4 для задней бабки;
Коробчатые направляющие;
Задняя бабка;
Гидравлическая система;
Система подачи СОЖ;
Насос высокого давления;
Кабинетная защита станка;
Транспортер для стружки с баком;
Система автоматической смазки;
Теплообменник электрошкафа;
Освещение рабочей зоны;
Трансформатор;
Комплект выравнивающих опор;
Руководство по эксплуатации станка на русском языке.
