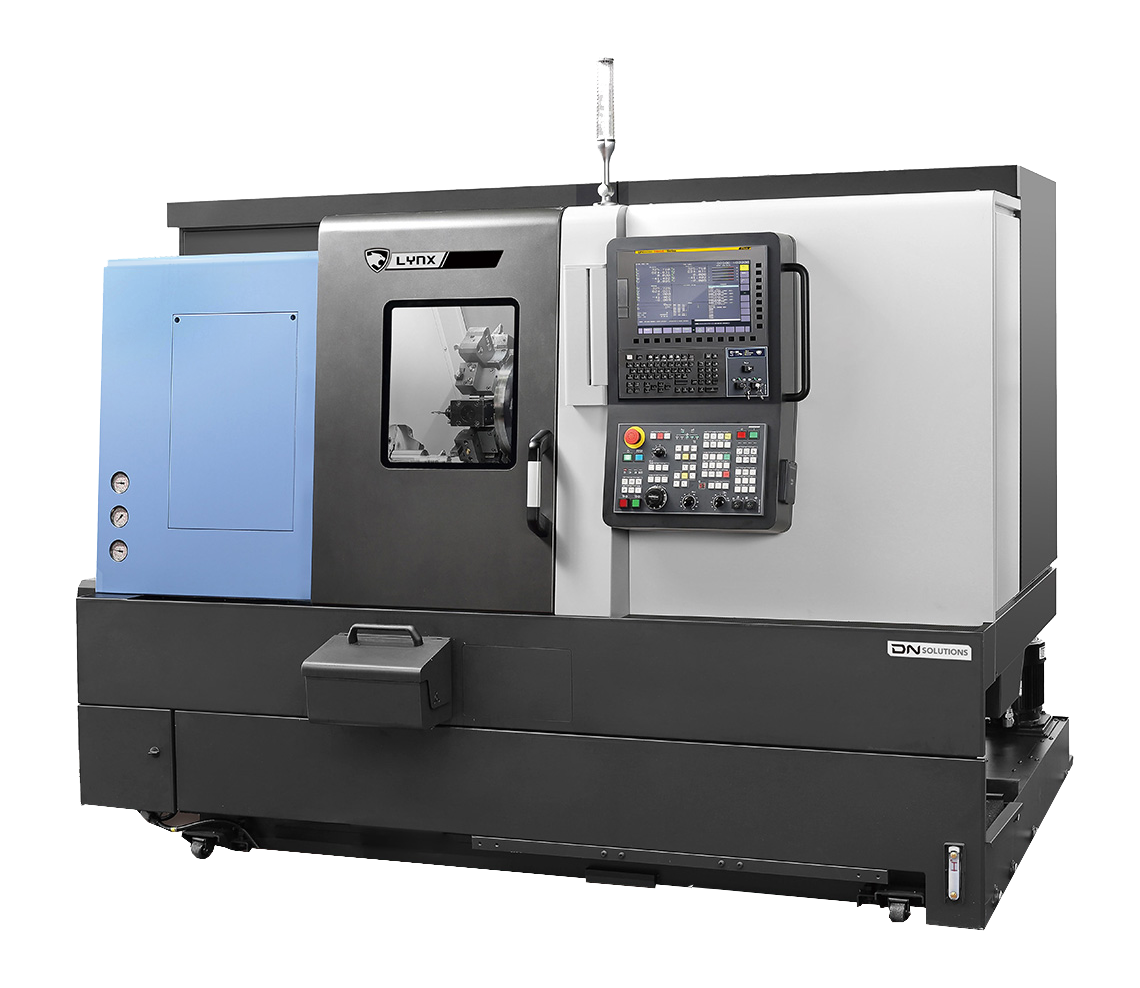

LYNX 235 II
Производитель:
DN Solutions
Описание конструкции
- Максимальная длина обработки: 525 мм
- Наибольший диаметр заготовки, устанавливаемый над станиной/ над суппортом: 510/290 мм
- Перемещение по оси X/Z: 175/550 мм
- Система ЧПУ: Fanuc 0i-TF PLUS
- Мощность главного двигателя: 15/18,5 кВт
- Диаметр патрона: 200 мм
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Максимальный диаметр поворота над станиной |
мм |
Ø510 |
|
Максимальный диаметр поворота над суппортом |
мм |
Ø290 |
|
Рекомендуемый диаметр точения |
мм |
Ø210 |
|
Максимальный диаметр точения |
мм |
Ø320 |
|
Максимальная длина точения |
мм |
525 |
|
Максимальный диаметр обрабатываемого прутка |
мм |
65 |
|
ГЛАВНЫЙ ШПИНДЕЛЬ |
|
|
|
Диаметр патрона |
мм |
200 |
|
Максимальная скорость вращения шпинделя |
об/мин |
4000 |
|
Мощность главного двигателя |
кВт |
18.5/15 |
|
Максимальный момент на токарном шпинделе |
Нм |
176.7 |
|
Присоединительный торец токарного шпинделя |
- |
A2-6 |
|
Диаметр переднего/заднего подшипника |
мм |
110/100 |
|
Диаметр сквозного отверстия в шпинделе |
м |
Ø76 |
|
Максимальный крутящий момент |
Нм |
176.7 |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
Перемещение по оси X |
мм |
175 |
|
Перемещение по оси Z |
мм |
550 |
|
ПОДАЧИ |
|
|
|
Ускоренное перемещение по оси X |
м/мин |
30 |
|
Ускоренное перемещение по оси Z |
м/мин |
36 |
|
Мощность серводвигателей оси X |
кВт |
1,8 |
|
Мощность серводвигателя оси Z |
кВт |
1,8 |
|
РЕВОЛЬВЕРНАЯ ГОЛОВКА |
||
|
Количество позиций инструмента |
шт. |
12 |
|
Сечение призматического резца |
мм |
25х25 |
|
Сечение расточного резца |
мм |
Ø40 |
|
ТОЧНОСТЬ |
||
|
Точность позиционирования по осям X, Z |
|
0.01 |
|
Повторяемость по осям X/Z |
|
±0.002/±0.003 |
|
ЗАДНЯЯ БАБКА |
|
|
|
Диаметр пиноли задней бабки |
мм |
65 |
|
Стандарт конуса пиноли |
- |
КМ4 |
|
Максимальное перемещение |
мм |
80 |
|
Максимальное усилие поджима пинолью |
кН |
3.6 |
|
МАССА И ГАБАРИТЫ |
|
|
|
Длина |
мм |
2795 |
|
Ширина |
мм |
1650 |
|
Высота |
мм |
1650 |
|
Масса станка |
кг |
3500 |
|
Мощность источника питания |
кВА |
19.54 |
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc 0i Plus;
- Гидравлический патрон и гидравлический цилиндр;
- Система подачи СОЖ;
- Ножная педаль;
- Блокировка передней двери;
- Полностью закрытая рабочая зона;
- Гидравлическая станция;
- Держатель для резца и расточная втулка;
- Конвейер для стружки и с тележкой;
- Задняя бабка;
- Система автоматической смазки;
- Сигнальная лампа;
- Освещение рабочей зоны;
- Комплект инструмента для обслуживания;
- Комплект выравнивающих опор;
- Руководство по эксплуатации станка на русском языке;
- Комплект стандартных держателей инструмента:
- для наружной обработки – 4 шт.
- для подрезки торца – 1 шт.
- увеличенный держатель для наружной обработки – 1 шт.
- для внутренней обработки – 6 шт.;
- крышка для применения сверла с СМП;
- втулка для расточного резца – 6 шт. разного типоразмера;
- втулка для сверла с СМП – 3 шт. разного типоразмера.
