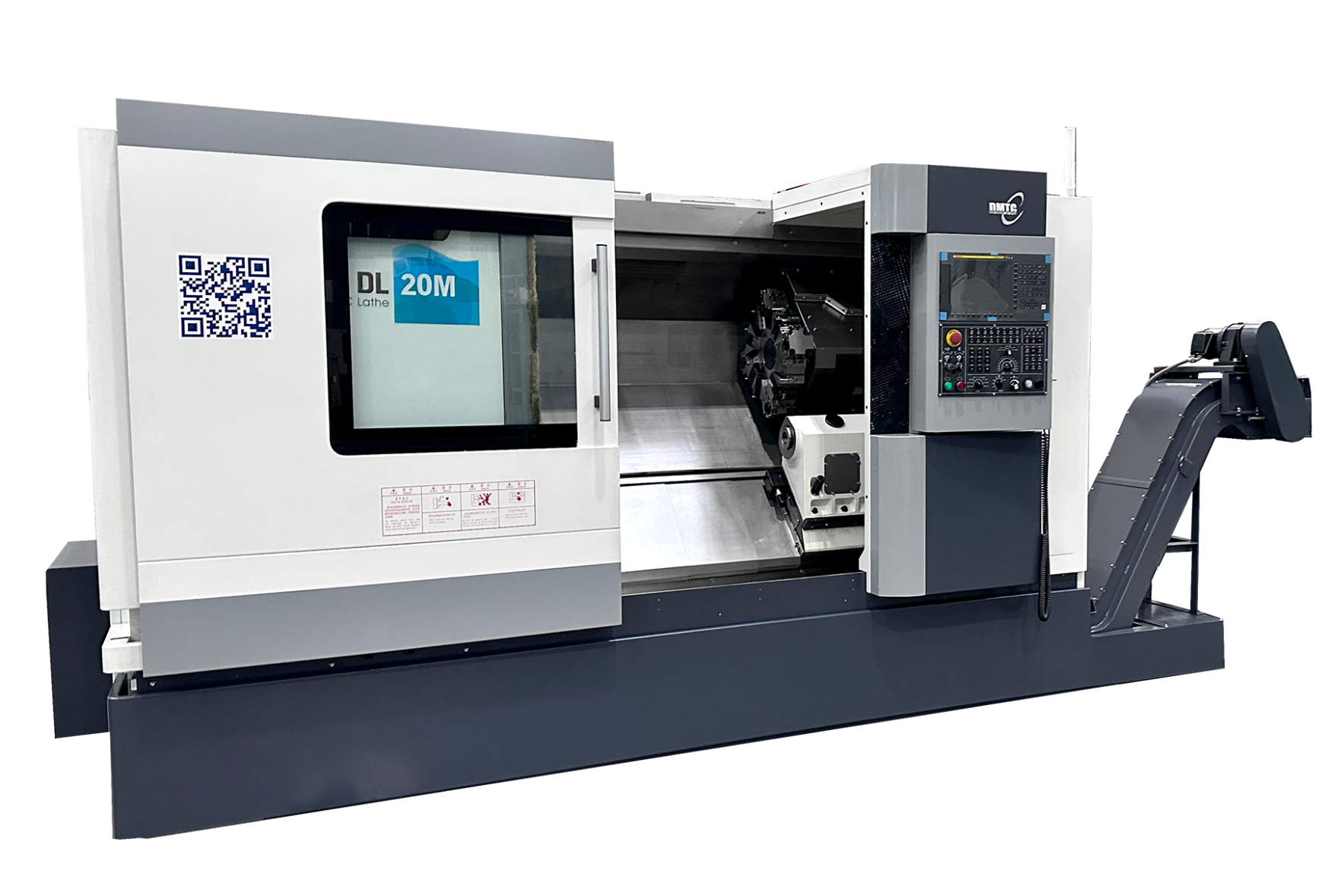

DL20M/1000

Производитель:

Genertec

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Максимальная длина обработки: 1000 мм
Наибольший диаметр заготовки, устанавливаемый над станиной/ над суппортом: 440/260 мм
Перемещение по оси X/Z: 265/1040 мм
Система ЧПУ: Fanuc 0i-TF PLUS
Мощность главного двигателя: 11/15 кВт
Диаметр патрона: 203 мм

Основные характеристики

ЗОНА ОБРАБОТКИ
Наибольший диаметр поворота над станиной	мм	Ø440
Максимальный диаметр обработки (вал/диск)	мм	Ø260/Ø400
Максимальная длина обрабатываемой заготовки	мм	1000
ШПИНДЕЛЬ
Диапазон скоростей вращения шпинделя	об/мин	45 ~ 4500
Мощность главного двигателя	кВт	11/15
Максимальный момент на шпинделе	Нм	82/112
Торец шпинделя	-	ISO А2-6
Диаметр гидравлического патрона	мм	Ø203
Диаметр сквозного отверстия в шпинделе	мм	Ø76
Максимальный диаметр обрабатываемого прутка	мм	Ø65
Диаметр переднего подшипника	мм	Ø110
ПЕРЕМЕЩЕНИЯ
Перемещение по оси X	мм	265
Перемещение по оси Z	мм	1040
ПАРАМЕТРЫ ОСЕЙ
Скорость быстрых перемещений по оси X	м/мин.	24
Скорость быстрых перемещений по оси Z	м/мин.	16
Скорость рабочих подач по оси X	мм/мин.	0~9000
Скорость рабочих подач по оси Z	мм/мин.	0~12000
Моменты приводов подачи по осям X/Z	Нм	7/10,5
Ширина направляющих осей X/Z	мм	HSR 30/35
Параметры ШВП осей X/Z	мм	Ø32x8 / Ø40x10
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Тип головки	-	стандартная
Количество позиций инструмента	шт	12
Сечение державки призматического резца	мм	25х25
Сечение державки расточного резца	мм	Ø40
Время на смену инструмента (на соседнюю/произвольную позиции)	сек.	0,45/1,45
ЗАДНЯЯ БАБКА
Перемещение задней бабки	мм	850
Перемещение пиноли задней бабки	мм	139
Конус пиноли задней бабки	-	Морзе 5
Диаметр пиноли	мм	85
Усилие осевого давления пиноли	мм	900~2700
ТОЧНОСТЬ
Стандарт нормирования точности	-	GB/T16462.4-2007
Точность позиционирования по осям X/Z	мм	0,011/0,018
Повторяемость позиционирования по осям X/Z	мм	0,004/0,007
СИСТЕМА СМАЗКИ
Тип масла	-	L-G32
Объём бака для смазки	л	1,8
Мощность двигателя смазки	Вт	4
СИСТЕМА ПОДАЧИ СОЖ
Объём бака для СОЖ	л	450
Мощность насоса подачи СОЖ	Вт	370
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Объём бака с гидравлической жидкостью	л	50
Марка гидравлического масла	-	32
Мощность гидравлического насоса	кВт	2,2
Максимальное давление	бар	40
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
Масса станка	кг	5000
Длина	мм	4430
Ширина	мм	1910
Высота	мм	1880

Комплектация станка

Комплектация:

Система ЧПУ Fanuc 0i-TF PLUS;
Серводвигатель главного движения мощностью 11/15 кВт;
Серводвигатели осей X/Z;
Линейные направляющие осей X/Z;
ШВП осей X/Z;
3х-кулачковый гидравлический патрон Ø203 мм с центральным сквозным отверстием;
Гидравлическая 12ти-позиционная револьверная головка;
Гидравлическая задняя бабка;
Система подачи СОЖ;
Транспортер стружки цепного типа с тележкой для стружки;
Система автоматической смазки;
Теплообменник электрошкафа;
Освещение рабочей зоны;
Кабинетная защита станка;
Комплект инструмента для обслуживания станка, выравнивающие опоры;
Руководство по эксплуатации станка.
