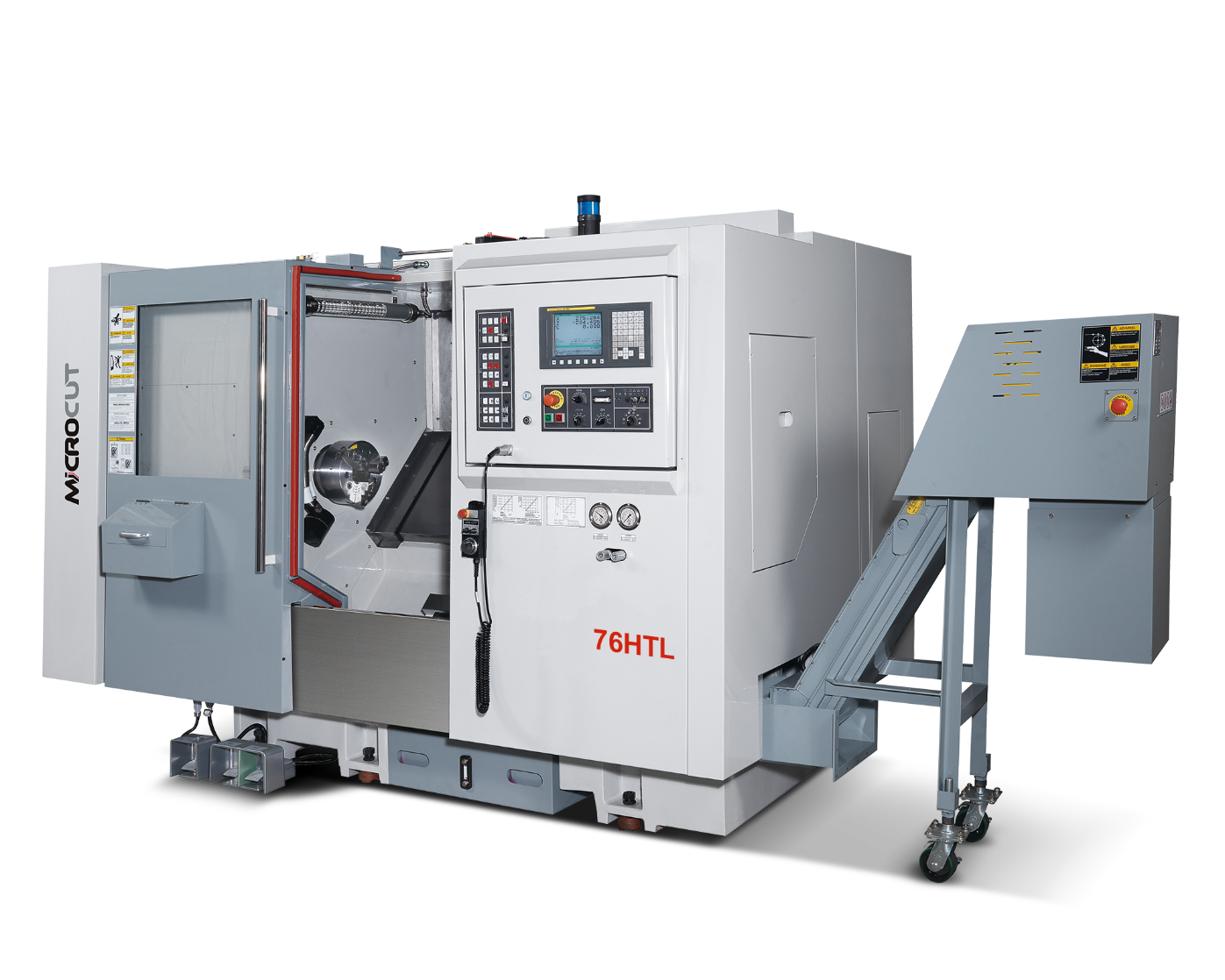

76HTL

Производитель:

Buffalo Machinery

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Конструкция токарных центров 76HTL специально разработана для тяжелого резания с возможностью сохранять высокую точность и максимальную чистоту поверхности в течение продолжительного времени обработки.
Цельнолитая станина изготовлена из серого чугуна марки «Механит», который обладает высокими демпфирующими характеристиками. Станина этих станков имеет наклон в 45°, а увеличенная рабочая зона позволяет обрабатывать детали средних и крупных размеров.
Продольные направляющие и направляющие задней бабки расположены в одной плоскости, чтобы снизить влияние температурных деформаций на точность обработки и обеспечить стабильность резания во время высоконагруженной обработки.
Большой наклон станины позволил широко разнести направляющие и оптимально разместить рабочие узлы, как для их обслуживания, так и для простоты наладки станка. Направляющие скольжения закалены индукционным способом и отшлифованы с прецизионной точностью.

Передняя бабка также отлита из «Механита» и усилена снаружи дополнительными ребрами, увеличивающими площадь контакта с воздухом и улучшающими теплоотдачу. Шпиндель опирается с двух сторон на двухрядные роликовые подшипники, которые гарантируют максимальную жесткость как при выполнении черновых операций, так и при чистовой обработке точных поверхностей.
Привод каждой оси имеет по отдельному серводвигателю. Эти высокомоментные двигатели соединены с шариковинтовыми передачами напрямую без каких-либо промежуточных передач, что обеспечивает плавное и точное перемещение рабочих узлов. Двухзаходные шариковинтовые передачи установлены с натягом и опираются с двух сторон на радиально-упорные подшипники класса точности P4. Все шариковинтовые передачи подобраны таким образом, чтобы обеспечить оптимальное сочетание по точности, скорости перемещений и усилию при высоких рабочих подачах.
Централизованная система смазки обеспечивает точную подачу масла ко всем трущимся элементам станка: направляющим, шарико-винтовым передачам и пиноли задней бабки. Система контроля уровня смазки не позволяет работать на станке при отсутствии масла в емкости.

Основные характеристики

ЗОНА ОБРАБОТКИ
Наибольший диаметр заготовки, устанавливаемый над станиной	мм	600
Наибольший диаметр точения	мм	580
Наибольший диаметр заготовки, устанавливаемой над суппортом	мм	450
Максимальная длина точения (с головкой)	мм	1250
Угол наклона станины	град	45
Максимальный вес заготовки (с задней бабкой)	кг	1200
ШПИНДЕЛЬ
Максимальная частота вращения шпинделя	об/мин	3000
Мощность главного двигателя c ЧПУ Fanuc	кВт	18,5/22
Диаметр гидравлического патрона	мм	304
Макс. гидравлическое давление	кгс/см²	40
Тип трансмиссии	-	ремень
Внутренний диаметр переднего подшипника шпинделя	мм	130
Присоединительный конус шпинделя	-	А2-8
Диаметр отверстия в шпинделе	мм	92
Макс. диаметр прутка при обработке в гидропатроне	мм	76
ПЕРЕМЕЩЕНИЯ
Перемещение по оси X	мм	305
Перемещение по оси Z	мм	1250
Тип направляющих осей X, Z	-	коробчатые
Расстояние между направляющими оси Х	мм	300
Расстояние между направляющими оси Z	мм	560
ПОДАЧИ
Ускоренные подачи по осям X, Z	м/мин	24
ШВП оси X	-	Ø36 x P8 x C3
ШВП оси Z	-	Ø50 x P12 x C3
Двигатель оси Х	Нм	Fanuc: 22
Двигатель оси Z	Нм	Fanuc: 22
Тип трансмиссии, оси X, Z	-	прямое соединение
РЕВОЛЬВЕРНАЯ ГОЛОВКА LS-200
Тип головки	-	гидравлическая
Количество позиций револьверной головки	шт	12
Сечение расточного резца	мм	Ø40, 25х25
ЗАДНЯЯ БАБКА		76HTL
Перемещение задней бабки	мм	1100
Перемещение пиноли задней бабки	мм	120
Диаметр пиноли задней бабки	мм	90
Конус пиноли задней бабки	-	Морзе 5
СИСТЕМА ПОДАЧИ СОЖ
Емкость бака для охлаждающей жидкости	л	170
Мощность насоса СОЖ	Вт	620
Максимальный расход охлаждающей жидкости	л/мин	58
Максимальное давление насоса СОЖ	кг/см²	2.5
Макс. давление СОЖ	кг/см²	10
СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
Мощность двигателя насоса	Вт	30
Максимальное давление насоса	кг/см²	15
Емкость масляного бака для смазки	л	2
Максимальный расход насоса	л/мин	0,13
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Ёмкость бака	л	70
ТОЧНОСТЬ
Точность позиционирования	мм	0.01/300
Повторяемость	мм	±0.01
МАССА И ГАБАРИТЫ		76HTL
Длина без транспортера стружки (с транспортером стружки)	мм	4050 (5110)
Ширина без уловителя деталей (с уловителем)	мм	1811 (1946)
Высота	мм	2030
Масса станка	кг	6500
Общее энергопотребление	кВА	35

Комплектация станка

Комплектация:

Система ЧПУ Fanuc 0i-TF PLUS с монитором 10.4” LCD и Manual Guide i;
Главный двигатель Fanuc 18.5/22 кВт, 3000 об/мин.;
Выносной пульт с маховичком;
3х-кулачковый гидравлический патрон Ø304 мм;
12ти-позиционная гидравлическая револьверная головка LS-200;
Комплект резцовых блоков для револьверной головки в составе:
- комплекты для установки проходных резцов – 8 шт.
- блоки для установки подрезных резцов – 2 шт.
- блок для установки расточного резца – 3 шт.
- блок для установки расточного резца со сквозной подачей СОЖ – 1 шт.
- переходные втулки для расточной державки Ø12/16/20/25 мм, КМ3 – по 1шт.
- переходные втулки для расточной державки со сквозной подачей СОЖ Ø20/25 мм – по 1 шт.
Задняя бабка с гидравлическим приводом выдвижения пиноли и автоматическим перемещением (программируемое положение);
Система автоматической смазки;
Гидравлическая станция;
Система подачи СОЖ;
Подготовка бака для СОЖ под установку сепаратора масла;
Стружкоуборочный конвейер с баком для стружки;
Кабинетная защита станка с устройством блокировки
Освещение рабочей зоны;
Кондиционер электрошкафа;
Трансформатор;
Комплект выравнивающих опор;
Руководство по эксплуатации станка на русском языке.
