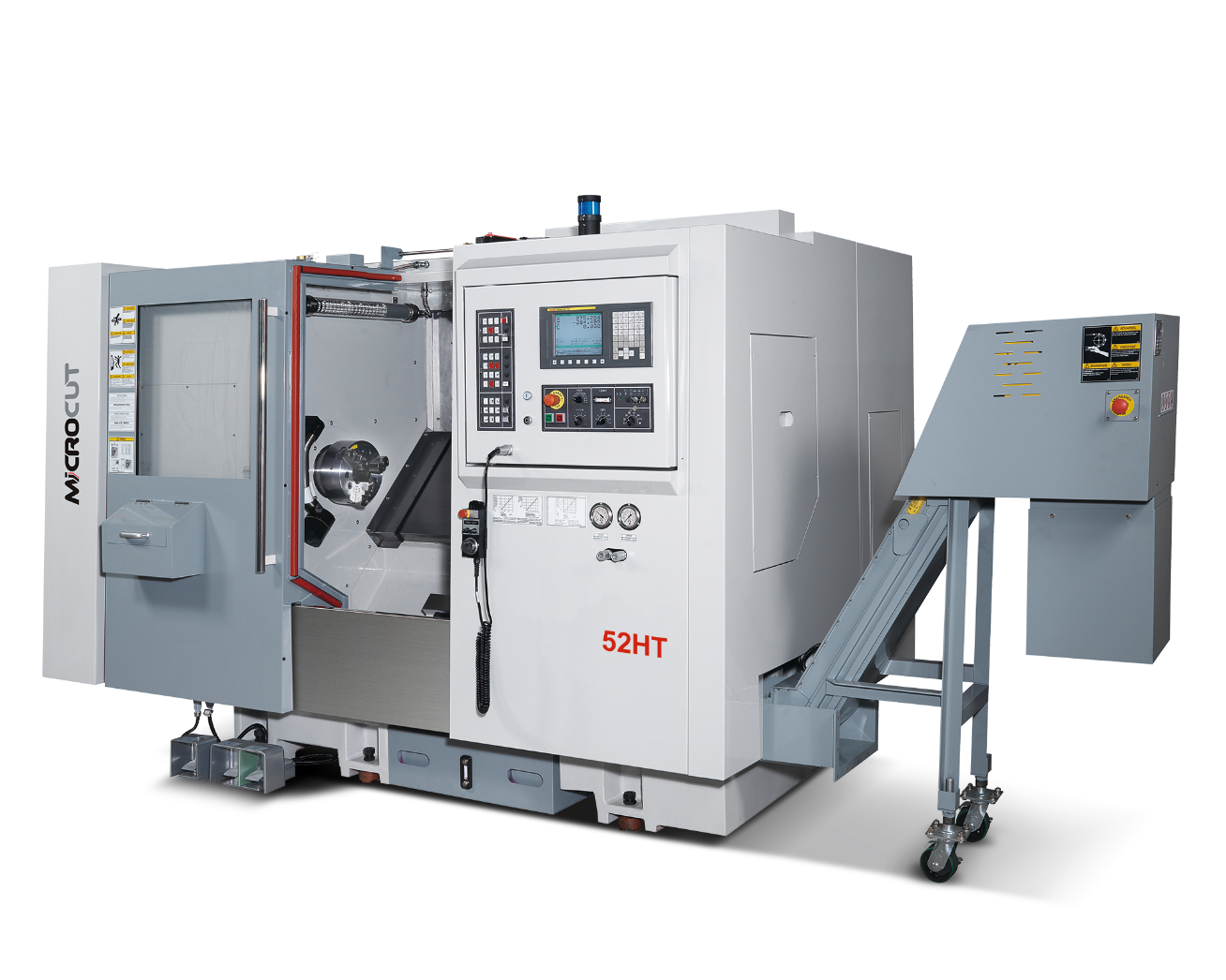

52HT

Производитель:

Buffalo Machinery

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Конструкция токарных центров 52HT специально разработана для тяжелого резания с возможностью сохранять высокую точность и максимальную чистоту поверхности в течение продолжительного времени обработки.
Цельнолитая станина изготовлена из чугуна “Механит” который обладает высокими демпфирующими характеристиками. Станина этих станков имеет наклон в 45°, а увеличенная рабочая зона позволяет обрабатывать детали средних и крупных размеров.
Продольные направляющие и направляющие задней бабки расположены в одной плоскости, чтобы снизить влияние температурных деформаций на точность обработки и обеспечить стабильность резания во время высоконагруженной обработки.
Большой наклон станины позволил широко разнести направляющие и оптимально разместить рабочие узлы, как для их обслуживания, так и для простоты наладки станка. Направляющие скольжения закалены индукционным способом и отшлифованы с прецизионной точностью.
Передняя бабка также отлита из «Механита» и усилена снаружи дополнительными ребрами, увеличивающими площадь контакта с воздухом и улучшающими теплоотдачу. Шпиндель опирается с двух сторон на двухрядные роликовые подшипники, которые гарантируют максимальную жесткость как при выполнении черновых операций, так и при чистовой обработке точных поверхностей.
Привод каждой оси имеет по отдельному серводвигателю. Эти высокомоментные двигатели соединены с шариковинтовыми передачами напрямую без каких-либо промежуточных передач, что обеспечивает плавное и точное перемещение рабочих узлов. Двухзаходные шариковинтовые передачи установлены с натягом и опираются с двух сторон на радиально-упорные подшипники класса точности P4. Все шариковинтовые передачи подобраны таким образом, чтобы обеспечить оптимальное сочетание по точности, скорости перемещений и усилию при высоких рабочих подачах.

Минимальное время индексации револьверной головки – 0,9 сек, и быстрые перемещения на холостом ходу позволяют сократить вспомогательное время в общем цикле обработки детали.
Централизованная система смазки обеспечивает точную подачу масла ко всем трущимся элементам станка: направляющим, шарико-винтовым передачам и пиноли задней бабки. Система контроля уровня смазки не позволяет работать на станке при отсутствии масла в емкости.
Высокоскоростной мощный двигатель привода главного движения, быстрые перемещения со скоростью до 24 м/мин, индексация револьверной головки за 0,9 сек, устройство настройки инструмента на станке – все это гарантирует достижение максимальной производительности в любых условиях производства.

Основные характеристики

ЗОНА ОБРАБОТКИ
Наибольший диаметр заготовки, устанавливаемый над станиной	мм	600

Наибольший диаметр точения	мм	580
Наибольший диаметр точения	мм
Наибольший диаметр заготовки, устанавливаемой над суппортом	мм	450

Максимальная длина точения (с головкой)	мм	750
Угол наклона станины	град	45
Максимальный вес заготовки (с задней бабкой)	кг	900
ШПИНДЕЛЬ
Максимальная частота вращения шпинделя	об/мин	4500
Мощность главного двигателя c ЧПУ Fanuc	кВт	15/18,5
Диаметр гидравлического патрона	мм	254 (10”)
Макс. гидравлическое давление	кгс/см²	40
Тип трансмиссии	-	ремень
Внутренний диаметр переднего подшипника шпинделя	мм	100
Присоединительный конус шпинделя	-	А2-6
Диаметр отверстия в шпинделе	мм	66
Макс. диаметр прутка для обработки в гидравлическом патроне	мм	51
ПЕРЕМЕЩЕНИЯ
Перемещение по оси X	мм	305
Перемещение по оси Z	мм	750
Тип направляющих осей X, Z	-	коробчатые
Расстояние между направляющими оси Х	мм	300
Расстояние между направляющими оси Z	мм	560
ПОДАЧИ
Ускоренные подачи по осям X, Z	м/мин	24
ШВП оси X	-	Ø36 x P8 x C3
ШВП оси Z	-	Ø50 x P12 x C3
Двигатель оси Х	Нм	Fanuc: 22
Двигатель оси Z	Нм	Fanuc: 22
Тип трансмиссии, оси X, Z	-	прямое соединение
РЕВОЛЬВЕРНАЯ ГИДРАВЛИЧЕСКАЯ ГОЛОВКА (LS-200)
Количество позиций револьверной головки	шт	12
Сечение резца	мм	Ø40, 25х25
ЗАДНЯЯ БАБКА		52HT
Перемещение задней бабки	мм	600
Перемещение пиноли задней бабки	мм	120
Диаметр пиноли задней бабки	мм	90
Конус пиноли задней бабки		Морзе 5
СИСТЕМА ПОДАЧИ СОЖ
Емкость бака для охлаждающей жидкости	л	170
Мощность двигателя насоса СОЖ	Вт	620
Максимальный расход охлаждающей жидкости	л/мин	58
Максимальное давление СОЖ	кг/см²	10
СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
Мощность двигателя насоса системы смазки	Вт	30
Максимальное давление насоса системы смазки	кг/см²	15
Емкость масляного бака для смазки	л	2
Максимальный расход масла	л/мин	0,13
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Ёмкость бака	л	70
ТОЧНОСТЬ
Точность позиционирования	мм	0.01/300
Повторяемость	мм	±0.01
МАССА И ГАБАРИТЫ		52HT
Длина без транспортера стружки (с транспортером стружки)	мм	3175 (4310)
Ширина без уловителя деталей (с уловителем)	мм	1811 (1946)
Высота	мм	2030
Масса станка	кг	5400
Общее энергопотребление	кВА	35

Комплектация станка

Комплектация:

Система ЧПУ Fanuc 0i-TF PLUS с монитором 10.4” LCD и Manual Guide i;
Главный двигатель 15/18,5 кВт;
Выносной пульт с маховичком;
3х-кулачковый гидравлический патрон Ø254 мм;
12ти-позиционная гидравлическая револьверная головка LS-200;
Набор держателей для резцов и втулок к стандартным головкам LS200;
Задняя бабка с гидравлическим приводом выдвижения пиноли и автоматическим перемещением (программируемое положение);
Гидравлическая станция;
Система подачи СОЖ;
Кабинетная защита станка с устройством блокировки;
Транспортер стружки с баком для сбора стружки;
Автоматическое устройство для настройки инструмента Renishaw HPMA-10/25 мм;
Система автоматической смазки;
Теплообменник электрошкафа;
Освещение рабочей зоны;
Трансформатор;
Инструмент для обслуживания станка;
Комплект выравнивающих опор;
Руководство по эксплуатации станка на русском языке.
