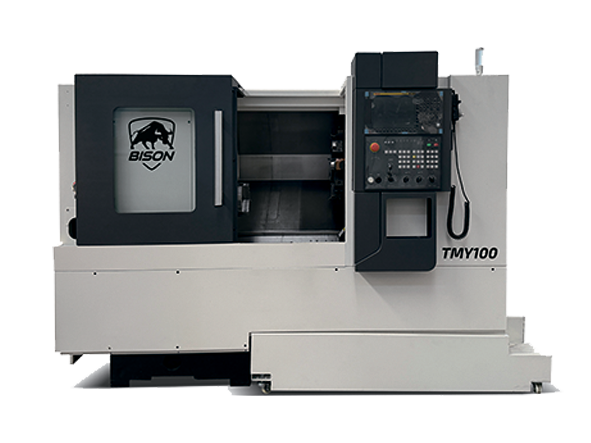

TMY100 (GSK)

Производитель:

Bison

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Токарный обрабатывающий центр имеет дополнительную управляемую ось Y и позволяет выполнять механическую обработку сложных деталей за один установ.
Благодаря возможности простого и точного фрезерования и сверления вне оси вращения заготовки уменьшается машинное время, а также время на переустановку, повышается общая производительность, что особенно важно для изделий сложной формы.
Стабильная жёсткая конструкция станины и роликовые линейные направляющие по всем осям обеспечивают высокую жёсткость и точность станка.
Фрезерная обработка по всем осям, в том числе оси Y (±40 мм), делает процесс получения любой сложной формы простым, в том числе изготовление торцевых прямолинейных канавок, лысок, круговую интерполяцию по осям X+Y.

Мощный шпиндель позволяет контролировать поворот оси C с точностью до 0.001 градуса, а также имеет отверстие для сквозной подачи прутка.
Ускорение/замедление, зажим/разжим жёсткой револьверной головки с диском типа BMT управляется высокомоментным серводвигателем, который обеспечивает также и высокую точность поворота.
Система ЧПУ оптимизирована и обладает повышенным удобством для взаимодействия с оператором, объединяя общепринятую компоновку кнопок с привычной стандартной компьютерной клавиатурой.
Перемещение задней бабки управляется сервоприводом и программируется в системе ЧПУ, что позволяет сократить время переналадки и максимально автоматизировать процесс обработки.

Основные характеристики

ЗОНА ОБРАБОТКИ
Максимальный диаметр поворота над станиной	мм	Ø500
Максимальный диаметр точения	мм	Ø440
Максимальная длина точения	мм	360
Максимальный диаметр обрабатываемого прутка	мм	45
ГЛАВНЫЙ ШПИНДЕЛЬ
Посадка под патрон (торец шпинделя)	-	A2-5
Диаметр отверстия в шпинделе	мм	52
Мощность главного двигателя	кВт	12.5
Крутящий момент на шпинделе	Нм	110
Максимальная скорость вращения шпинделя	об/мин	50-4000
Диаметр гидравлического патрона	мм	Ø150 (6”)
ПЕРЕМЕЩЕНИЯ
Перемещение по оси X	мм	240
Перемещение по оси Z	мм	440
Перемещение по оси Y	мм	±45
ПОДАЧИ
Ускоренное перемещение по оси X	м/мин	25
Ускоренное перемещение по оси Z	м/мин	25
Ускоренное перемещение по оси Z1	м/мин	25
Ускоренное перемещение по оси Y	м/мин	10
Мощность привода оси X, Y, Z	кВт	2.5
Крутящий момент на сервоприводе оси X, Y, Z	Нм	10
Мощность привода задней бабки	кВт	1
Крутящий момент на сервоприводе задней бабки	Нм	4
Тип направляющих	-	Линейные роликовые
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество позиций инструмента	шт.	12
Стандарт инструментального блока	-	BMT45
Сечение державки призматического резца	мм	20х20
Посадочный диаметр расточного инструмента	мм	32
Время поворота головки на соседнюю позицию	с	0,2
Мощность двигателя приводного шпинделя	кВт	3
Максимальная скорость вращения приводного шпинделя	об/мин.	4000
ЗАДНЯЯ БАБКА
Диаметр пиноли	мм	65
Стандарт конуса пиноли	-	КМ4
Максимальное перемещение задней бабки	мм	390
МАССА И ГАБАРИТНЫЕ РАЗМЕРЫ
Длина (по площади пола)	мм	2190
Ширина (по площади пола)	мм	1780
Высота	мм	1800
Масса станка	кг	3000

Комплектация станка

Комплектация:

Система ЧПУ GSK 988TA;
Гидравлический патрон и гидравлический цилиндр;
Система подачи СОЖ;
Транспортер стружки с тележкой;
Полностью закрытая рабочая зона;
Гидравлическая станция;
Система автоматической смазки;
Освещение рабочей зоны;
Сигнальная лампа
Комплект инструмента для обслуживания;
Комплект выравнивающих опор;
Руководство по эксплуатации станка.
