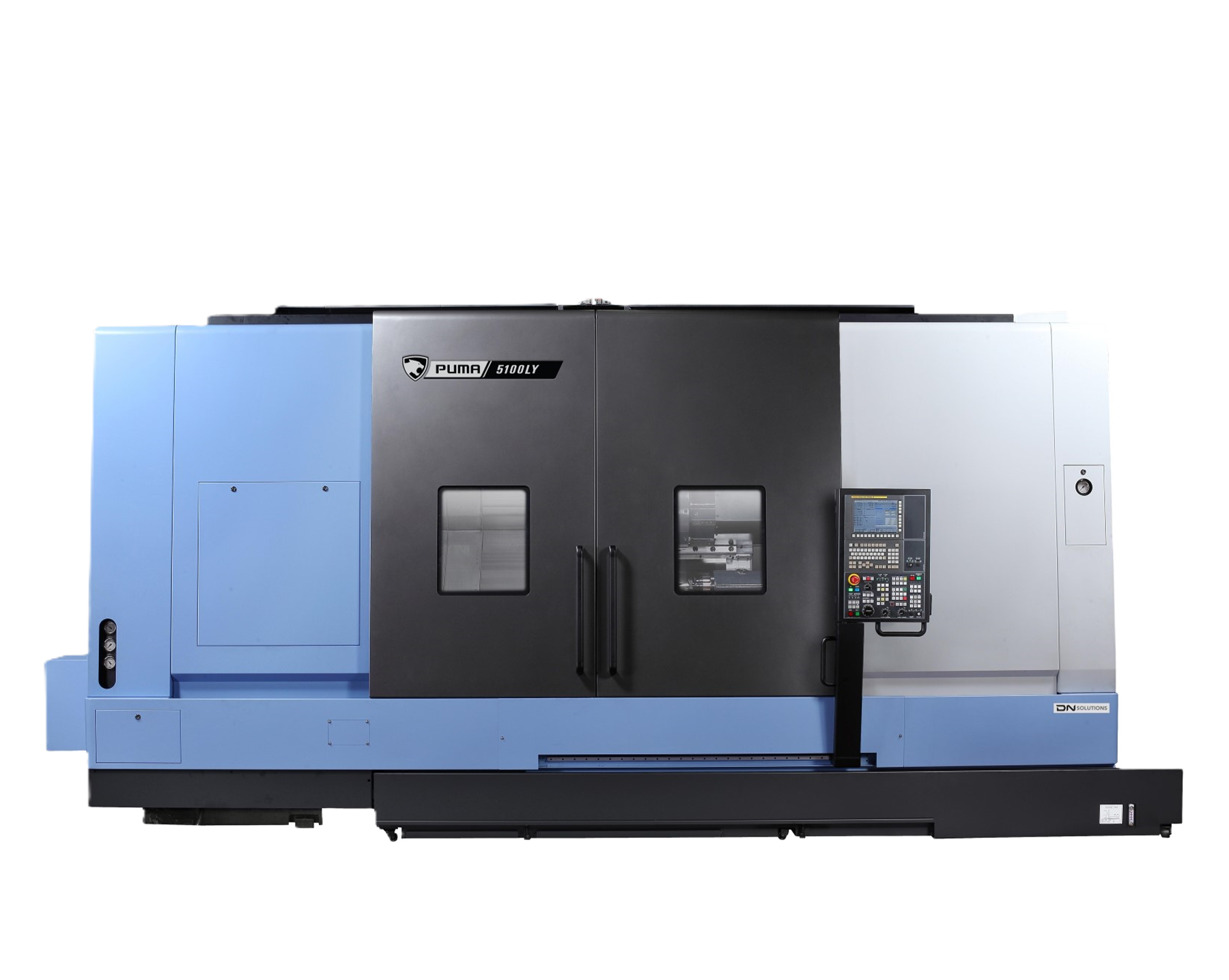

PUMA 5100XLYB
Производитель:
DN Solutions
Описание конструкции
- Макс. длина обработки: 3040 мм
- Макс. Ø устанавливаемой заготовки над станиной/суппортом: Ø 880/817 мм
- Перемещение по осям X/Z/Y/C: 355/3150/150 (±75)/360 мм
- Система ЧПУ: Fanuc-0i
- Мощность двигателя: 45/37 кВт
- Патрон: Ø533 мм
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Максимальный диаметр поворота над станиной |
мм |
Ø880 |
|
Максимальный диаметр поворота над суппортом |
мм |
Ø817 |
|
Рекомендуемый диаметр точения |
мм |
Ø380 |
|
Максимальный диаметр точения |
мм |
Ø550 |
|
Максимальная длина точения |
мм |
3040 |
|
Максимальный диаметр обрабатываемого прутка |
мм |
Ø165,5 |
|
ГЛАВНЫЙ ШПИНДЕЛЬ |
|
|
|
Диаметр патрона |
мм |
Ø533 |
|
Максимальная скорость вращения шпинделя |
об/мин |
1500 |
|
Мощность главного двигателя |
кВт |
45/37 |
|
Максимальный момент на шпинделе |
Нм |
2958 |
|
Присоединительный торец токарного шпинделя |
- |
A1-15 |
|
Диаметр сквозного отверстия в шпинделе |
мм |
Ø181 |
|
Диаметр переднего подшипника |
мм |
Ø240 |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
Перемещение по оси X |
мм |
355 |
|
Перемещение по оси Z |
мм |
3150 |
|
Перемещение по оси Y |
мм |
150 (±75) |
|
Перемещение по оси C |
град. |
360 |
|
ПОДАЧИ |
|
|
|
Быстрые перемещения по оси X, Z |
м/мин |
20 |
|
Быстрые перемещения по оси Y |
м/мин |
10 |
|
РЕВОЛЬВЕРНАЯ ГОЛОВКА |
||
|
Количество позиций инструментальной головки |
шт. |
12 |
|
Тип инструментального диска |
- |
BMT75P |
|
Размеры державки проходного резца |
мм |
25х25 |
|
Размеры державки расточного резца |
мм |
Ø60 |
|
Время поворота головки (на соседнюю позицию) |
с |
0,25 |
|
Максимальная скорость вращения приводного шпинделя |
об/мин |
4000 |
|
Постоянная мощность приводного шпинделя |
кВт |
7,5 |
|
ЗАДНЯЯ БАБКА |
|
|
|
Перемещение задней бабки |
мм |
3050 |
|
Диаметр пиноли задней бабки |
мм |
120 |
|
Стандарт конуса пиноли |
- |
КМ6 |
|
Максимальное перемещение пиноли |
мм |
120 |
|
МАССА И ГАБАРИТЫ |
|
|
|
Длина х Ширина |
мм |
7302 х 2632 |
|
Высота |
мм |
2937 |
|
Масса станка |
кг |
16 000 |
|
Энергопотребление |
кВА |
68,79 |
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc-0i;
- Шпиндель с двигателем мощностью 45/37 кВт;
- Гидравлический патрон Ø533 мм;
- Комплект твердых кулачков;
- Система подачи СОЖ наружным поливом;
- Система подачи СОЖ через инструмент с давлением 20 бар и системой фильтрации;
- Гидравлический люнет с диапазоном зажатия 30-245 мм;
- Датчик измерения инструмента;
- Конвейер для отвода стружки с баком-тележкой;
- Ножной переключатель;
- Устройство блокировки передней двери;
- Кабинетная защита станка;
- Гидравлическая станция;
- Система автоматической смазки;
- Освещение рабочей зоны;
- Комплект инструмента для обслуживания;
- Комплект выравнивающих опор;
- Руководство по эксплуатации станка.
