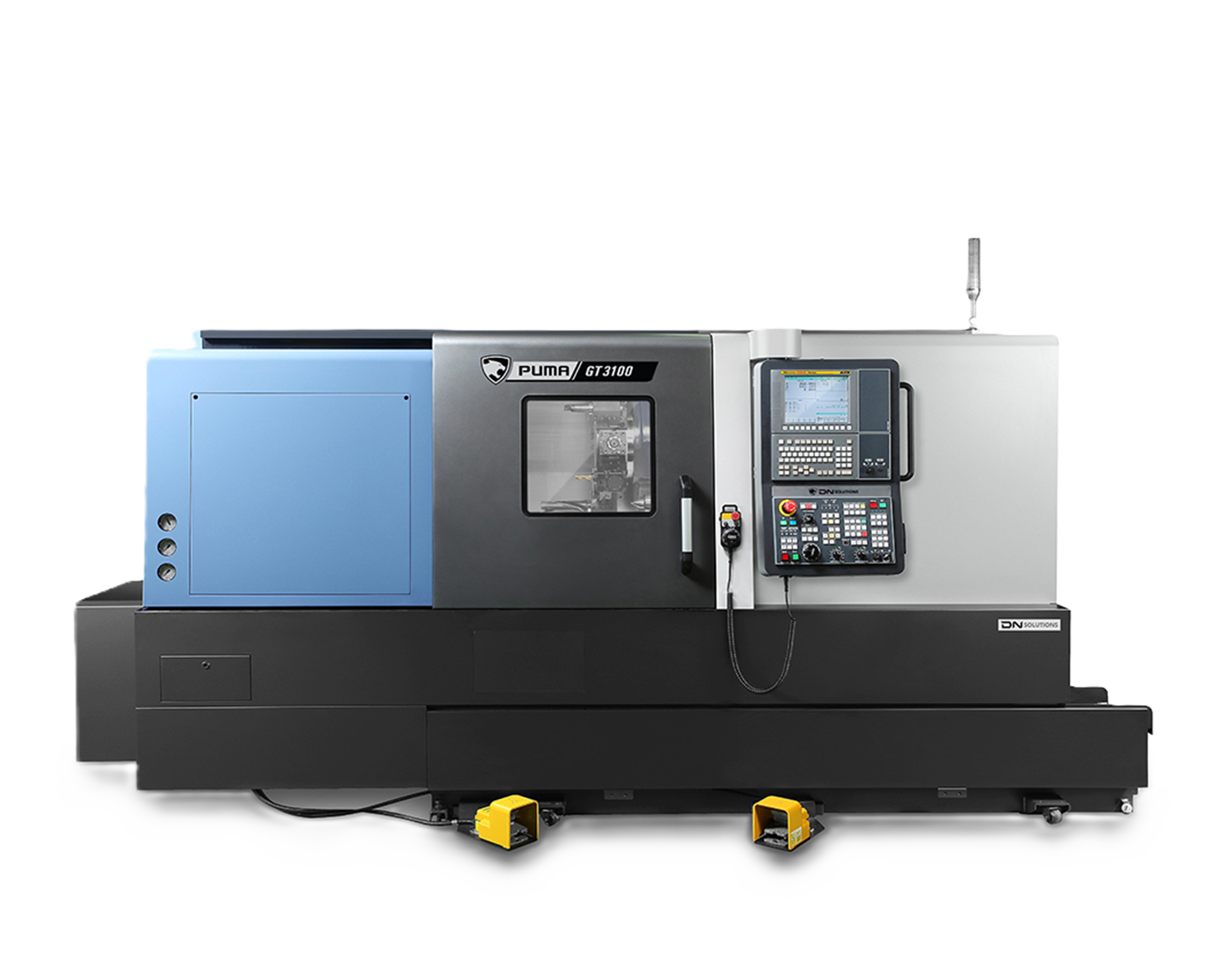

PUMA GT 3100
Производитель:
DN Solutions
Описание конструкции
- Токарные обрабатывающие центры серии PUMA GT соответствуют последним мировым стандартам. Они оснащены наиболее мощными шпинделями в своем классе, конструкторские решения обеспечивают высокоточную обработку и исключительную производительность. С ними удобно работать и легко обслуживать.
- Стабильность и мощность резания обеспечиваются за счет коробчатых направляющих скольжения и жесткой станины.
- Высокая производительность обеспечивается в том числе благодаря повышенной скорости холостых перемещений по осям и оптимизированными функциями контроля.
- Револьверная головка управляется серводвигателем, что гарантирует быстрый поворот и точность позиционирования. Приводная головка BMT по своей конструкции обладает высокой жесткостью.
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
|
|
Максимальный диаметр поворота над станиной |
мм |
Ø720 |
|
|
|
Максимальный диаметр поворота над суппортом |
мм |
Ø590 |
|
|
|
Рекомендуемый диаметр точения |
мм |
Ø315 |
|
|
|
Максимальный диаметр точения |
мм |
Ø376 |
|
|
|
Максимальная длина заготовки |
мм |
1245 |
|
|
|
Максимальный диаметр обрабатываемого прутка |
мм |
Ø102 |
|
|
|
Максимально допустимая масса заготовки в патроне |
кг |
500 |
|
|
|
Максимально допустимая масса заготовки в центрах |
кг |
1000 |
|
|
|
ГЛАВНЫЙ ШПИНДЕЛЬ |
|
|
|
|
|
Диаметр патрона |
мм |
Ø315 |
|
|
|
Максимальная скорость вращения шпинделя |
об/мин |
2800 |
|
|
|
Мощность главного двигателя |
кВт |
22/18.5 |
|
|
|
Максимальный момент на шпинделе |
Нм |
1123 |
|
|
|
Присоединительный торец токарного шпинделя |
- |
A2-11 |
|
|
|
Диаметр сквозного отверстия в шпинделе |
мм |
Ø115 |
|
|
|
Диаметр отверстия тяги |
мм |
Ø103 |
|
|
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
|
|
Перемещение по оси X |
мм |
260 |
|
|
|
Перемещение по оси Z |
мм |
1350 |
|
|
|
Угол наклона направляющих |
град |
30° |
|
|
|
Тип направляющих |
- |
скольжения |
|
|
|
Расстояние между направляющими оси Z |
мм |
437 |
|
|
|
Расстояние между направляющими оси X |
мм |
320 |
|
|
|
Расстояние между направляющими задней бабки |
мм |
335 |
|
|
|
ПОДАЧИ |
|
|
|
|
|
Ускоренные перемещения по оси X |
м/мин |
24 |
|
|
|
Ускоренное перемещение по оси Z |
м/мин |
30 |
|
|
|
Осевое усилие по оси X (пост. /прерывистое) |
Н |
6761 / 9465 |
|
|
|
Осевое усилие по оси Z (пост. /прерывистое) |
Н |
12 414 / 17 379 |
|
|
|
Параметры ШВП по оси X (диаметр/шаг) |
мм |
32 х 10 |
|
|
|
Параметры ШВП по оси Z (диаметр/шаг) |
мм |
40 х 10 |
|
|
|
Мощность серводвигателя подачи X |
кВт |
3,4 |
|
|
|
Мощность серводвигателя подачи Z |
кВт |
4,0 |
|
|
|
ТОЧНОСТЬ |
|
|
||
|
Точность позиционирования по оси X |
мм |
0,01 |
|
|
|
Точность позиционирования по оси Z |
мм |
0,02 |
|
|
|
Точность позиционирования по оси С |
град. |
0,0167 |
|
|
|
Повторяемость позиционирования по оси X |
мм |
±0,002 |
|
|
|
Повторяемость позиционирования по оси Z |
мм |
±0,003 |
|
|
|
Повторяемость позиционирования по оси C |
град. |
±0,006 |
|
|
|
РЕВОЛЬВЕРНАЯ ГОЛОВКА |
|
|||
|
Количество инструментальных позиций |
- |
10 |
|
|
|
Максимальное сечение державки призматического инструмента |
мм |
25х25 |
|
|
|
Максимальное сечение державки расточного резца |
мм |
50 |
|
|
|
ЗАДНЯЯ БАБКА |
|
|
|
|
|
Диаметр пиноли задней бабки |
мм |
100 |
|
|
|
Стандарт конуса пиноли |
- |
КМ5 |
|
|
|
Максимальное перемещение пиноли |
мм |
100 |
|
|
|
МАССА И ГАБАРИТЫ |
|
|
|
|
|
Длина х Ширина (без транспортера стружки) |
мм |
4068 х 2102 |
|
|
|
Высота |
мм |
2110 |
|
|
|
Масса станка |
кг |
5500 |
|
|
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc 0i-TF PLUS;
- Шпиндель с двигателем мощностью 22/18,5 кВт;
- Гидравлический патрон и цилиндр;
- Ось “C” шпинделя;
- 12ти-позиционная револьверная головка с приводным инструментом BMT65;
- Коробчатые направляющие по всем осям;
- Стандартный держатель инструмента и расточная втулка;
- Система подачи СОЖ;
- Ножной переключатель;
- Устройство блокировки двери;
- Кабинетная защита станка;
- Гидравлическая станция;
- Конвейер для стружки;
- Система автоматической смазки;
- Освещение рабочей зоны;
- Сигнальная лампа;
- Комплект инструмента для обслуживания;
- Комплект выравнивающих опор;
- Руководство по эксплуатации станка на русском языке.
