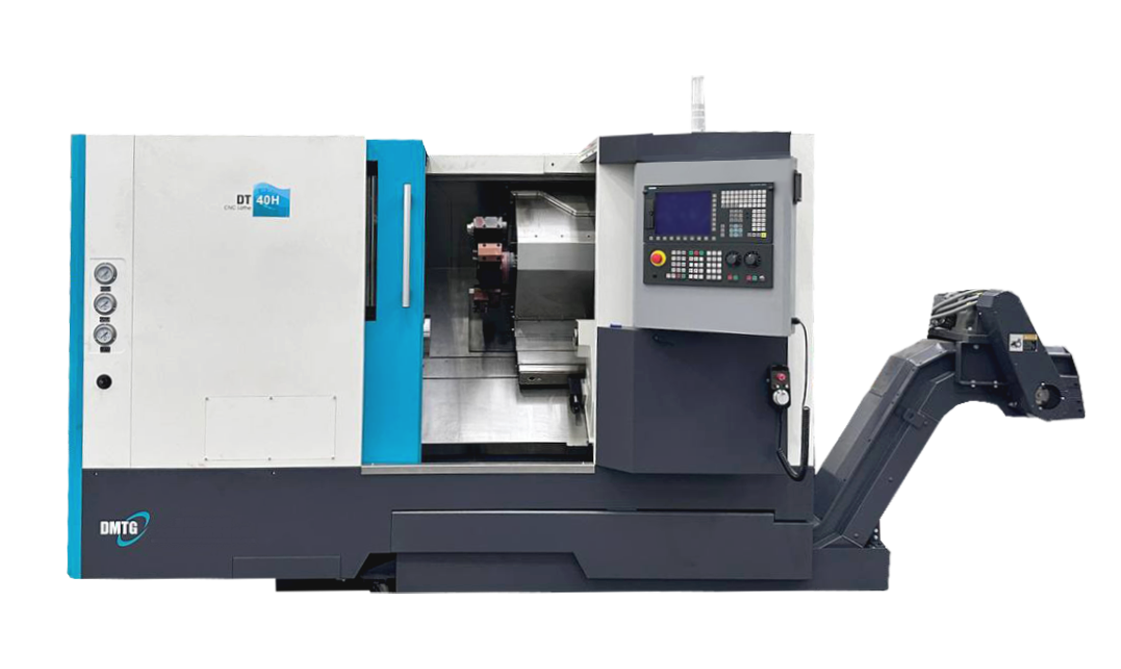

DT-40H

Производитель:

Genertec

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Максимальная длина обработки: 445 мм
Максимальный диаметр устанавливаемой заготовки над станиной/ суппортом: 580/ 350 мм
Перемещение по осям X/Z: 350+105/1500мм
Система ЧПУ: Siemens 828
Мощность главного двигателя: 11/15 кВт
3х-кулачковый гидравлический патрон: Ø203 мм

Основные характеристики

ЗОНА ОБРАБОТКИ
Наибольший диаметр поворота над станиной	мм	580
Максимальный диаметр обработки	мм	350
Максимальная длина обрабатываемой заготовки	мм	445
ШПИНДЕЛЬ
Диапазон скоростей вращения шпинделя	об/мин	35 ~ 4000
Мощность главного двигателя	кВт	11/15
Торец шпинделя	-	А2-6
Диаметр гидравлического патрона	мм	203
Диаметр отверстия в шпинделе	мм	70
Максимальный диаметр обрабатываемого прутка	мм	51
ПЕРЕМЕЩЕНИЯ
Перемещение по оси X	мм	215
Перемещение по оси Z	мм	445
ПОДАЧИ
Скорость быстрых перемещений по оси X	м/мин.	30
Скорость быстрых перемещений по оси Z	м/мин.	30
Тип направляющих осей X, Z	-	линейные
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Тип головки	-	BMT55 (приводная)
Количество позиций инструмента	шт	12
Сечение призматического резца	мм	25х25
Сечение державки расточного резца	мм	Ø40
Время на смену инструмента	сек.	1,28
Скорость вращения приводного инструмента	об/мин.	30~4000
Мощность двигателя приводного инструмента	кВт	3,5
ЗАДНЯЯ БАБКА
Перемещение задней бабки	мм	500
Перемещение пиноли задней бабки	мм	140
Конус пиноли задней бабки	-	Морзе 5
Диаметр пиноли	мм	85
ТОЧНОСТЬ
Стандарт нормирования точности	-	GB/T16462.4-2007
Точность позиционирования по осям X/Z	мм	0.005/0,007
Повторяемость позиционирования по осям X/Z	мм	0,003/0,004
УСТАНОВОЧНЫЕ ТРЕБОВАНИЯ
Мощность насоса подачи СОЖ	кВт	0,55
Ёмкость бака для СОЖ	л	500
Масса станка	кг	5300
Длина	мм	2922
Ширина	мм	1900
Высота	мм	2010
Общее энергопотребление	кВт	55

Комплектация станка

Комплектация:

Система ЧПУ Siemens 828;
Серводвигатель главного движения мощностью 11/15 кВт;
Серводвигатели осей X/Z;
Линейные направляющие осей X/Z;
ШВП осей X/Z;
3х-кулачковый гидравлический патрон Ø203 мм с центральным сквозным отверстием;
Гидравлическая 12ти-позиционная револьверная головка BMT55 с приводным инструментом;
Осевой приводной блок – 1 шт.;
Радиальный приводной блок – 1шт.;
Гидравлическая задняя бабка;
Система подачи СОЖ;
Транспортер стружки цепного типа с тележкой для стружки;
Система автоматической смазки;
Теплообменник электрошкафа;
Освещение рабочей зоны;
Кабинетная защита станка;
Комплект инструмента для обслуживания станка, выравнивающие опоры;
Руководство по эксплуатации станка.
