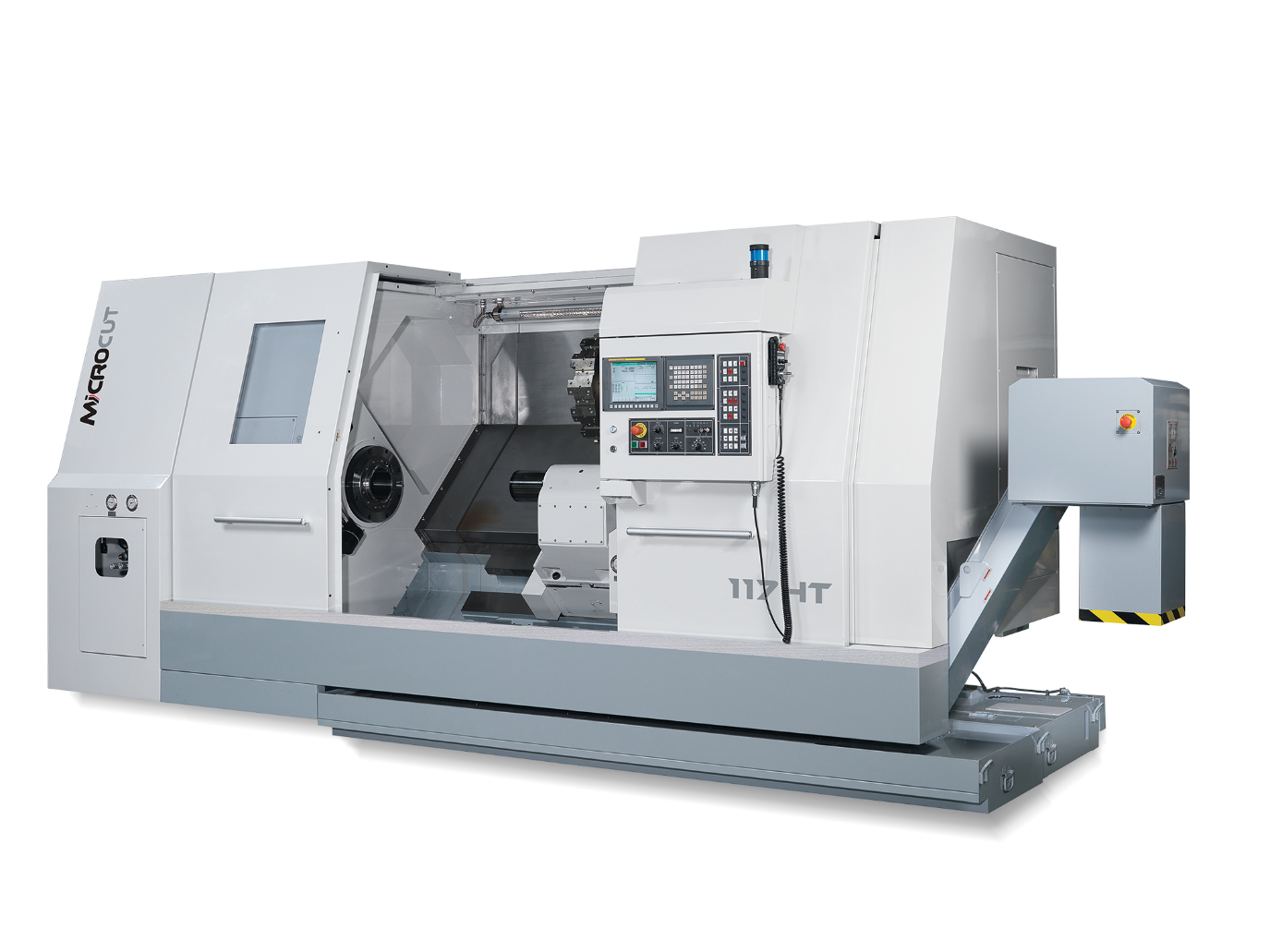

117HT + С

Производитель:

Buffalo Machinery

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Токарные обрабатывающие центры с наклонной станиной серии HT представляют собой идеальную интеграцию стандартных функций с надежной, компактной и доступной компоновкой.
Самый большой из модельного ряда HT высокопроизводительный обрабатывающий центр 117HT, предназначенный для тяжелой обработки крупногабаритных заготовок, идеально отвечает требованиям отраслей тяжелого машиностроения.
Цельнолитая станина с наклоном 45° обеспечивает высокую жесткость конструкции станка, подходящей для высоких нагрузок.
Добавление осей «C» и приводной функции делает станок многофункциональным и дает возможность обрабатывать сложные детали за один установ.
Цельнолитая станина с наклоном 45° выполнена заодно с направляющими суппорта и задней бабки, чтобы обеспечить эффективное отведение стружки, компактность конструкции и компенсацию термических расширений;
Материал станины – мелкозернистый чугун марки ”Meehanite”, обладающий демпфирующими свойствами, несущие поверхности отшабрены.
Передняя бабка содержит 2х-ступенчатую коробку передач, обеспечивающую высокий момент и мощность на шпинделе.

Шпиндель передней бабки со сквозным отверстием позволяет загружать пруток диаметром до 117 мм; опирается на двойной ряд цилиндрических роликовых подшипников спереди и сзади, с коническими упорными подшпниками посередине.
Задняя бабка позиционируется за счет стержня, соединенного с суппортом и имеет программируемую фиксацию. Перемещение пиноли может программироваться и приводиться в действие ножной педалью.
Направляющие задней бабки – коробчатые, обладают высокой жесткостью, позволяющей выполнять тяжелое резание; все направляющие закалены индукционным способом и отшлифованы.
Закрепление и смена инструмента на токарном обрабатывающем центре происходит за счет револьверной головки, устанавливаемой на суппорте.
В станках серии применяются револьверные головки Baruffaldi с диском VDI60 (DIN 69880) с приводным инструментом и осевым расположением блоков.

Основные характеристики

ЗОНА ОБРАБОТКИ
Наибольший диаметр заготовки, устанавливаемой над станиной	мм	900
Наибольший диаметр заготовки, устанавливаемой над суппортом	мм	700
Наибольший диаметр обработки	мм	700
Максимальная длина обработки	мм	1300
Максимальная масса обрабатываемой заготовки (с поджимом задней бабкой)	кг	2000
Макс. диаметр прутка для обработки в гидропатроне	мм	117
Угол наклона станины	град	45
ШПИНДЕЛЬ
Максимальная частота вращения шпинделя	об/мин	1500
Мощность главного двигателя (Fanuc)	кВт	30/37
Торец шпинделя	-	А2-11
Диаметр гидравлического патрона	мм	450
Диаметр отверстия в шпинделе	мм	155
Диаметр отверстия под пруток при обработке в гидравлическом патроне	мм	117
Тип трансмиссии	-	ременная передача
Тип привода	-	2х-ступенчатая коробка скоростей
ПЕРЕМЕЩЕНИЯ
Перемещение по оси X	мм	350+105
Перемещение по оси Z	мм	1500
Ускоренное перемещение по осям X/Z	м/мин	20
Параметры ШВП оси X	мм	Ø40 x P10 x C3
Тип трансмиссии оси X	-	прямое соединение
Мощность оси X	Нм	38
Параметры ШВП оси Z	мм	Ø50 x P12 x C3
Тип трансмиссии оси Z	-	прямое соединение
Мощность оси Z	Нм	40
РЕВОЛЬВЕРНАЯ ГОЛОВКА С ПРИВОДНЫМ ИНСТРУМЕНТОМ
Количество позиций револьверной головки	шт.	12
Посадочный размер под инструментальные блоки		VDI60
Максимальная скорость приводного инструмента	об/мин	3000
Мощность привода головки	кВт	2,5
ЗАДНЯЯ БАБКА
Перемещение пиноли задней бабки	мм	150
Диаметр пиноли задней бабки	мм	150
Перемещение задней бабки	мм	1300
Внутренний конус пиноли задней бабки	-	Морзе 5
ТОЧНОСТЬ
Точность позиционирования	мм	±0,005/300
Повторяемость	мм	0,005
МАССА И ГАБАРИТЫ
Ширина	мм	2350
Высота		2300
Длина	мм	5650
Масса	кг	12000
Общее энергопотребление	кВА	50

Комплектация станка

Комплектация:

Система ЧПУ Fanuc 0i-TF PLUS с дисплеем 10.4' и Manual Guide I;
Слот для карты памяти и Ethernet;
Переносной пульт с маховичком;
Шпиндель мощностью 30/37 кВт, скорость вращения до 1500 об/мин.;
Ось С шпинделя;
12ти-позиционная револьверная головка с приводным инструментом TBMA-320/VDI60;
Осевой приводной блок – 2 шт.;
Радиальный приводной блок – 2 шт.;
3х-кулачковый гидравлический патрон Ø450 мм с твердыми кулачками,;
Программируемая задняя бабка с гидравлическим приводом выдвижения пиноли;
Гидравлическая станция;
Система автоматической смазки;
Система подачи СОЖ с насосом высокого давления 5 бар;
Сепаратор масла;
Полная защита рабочей зоны с устройством блокировки;
Конвейер для стружки с баком для стружки;
Освещение рабочей зоны;
Теплообменник электрошкафа;
Трансформатор;
Комплект выравнивающих опор;
Руководство по эксплуатации станка на русском языке.
