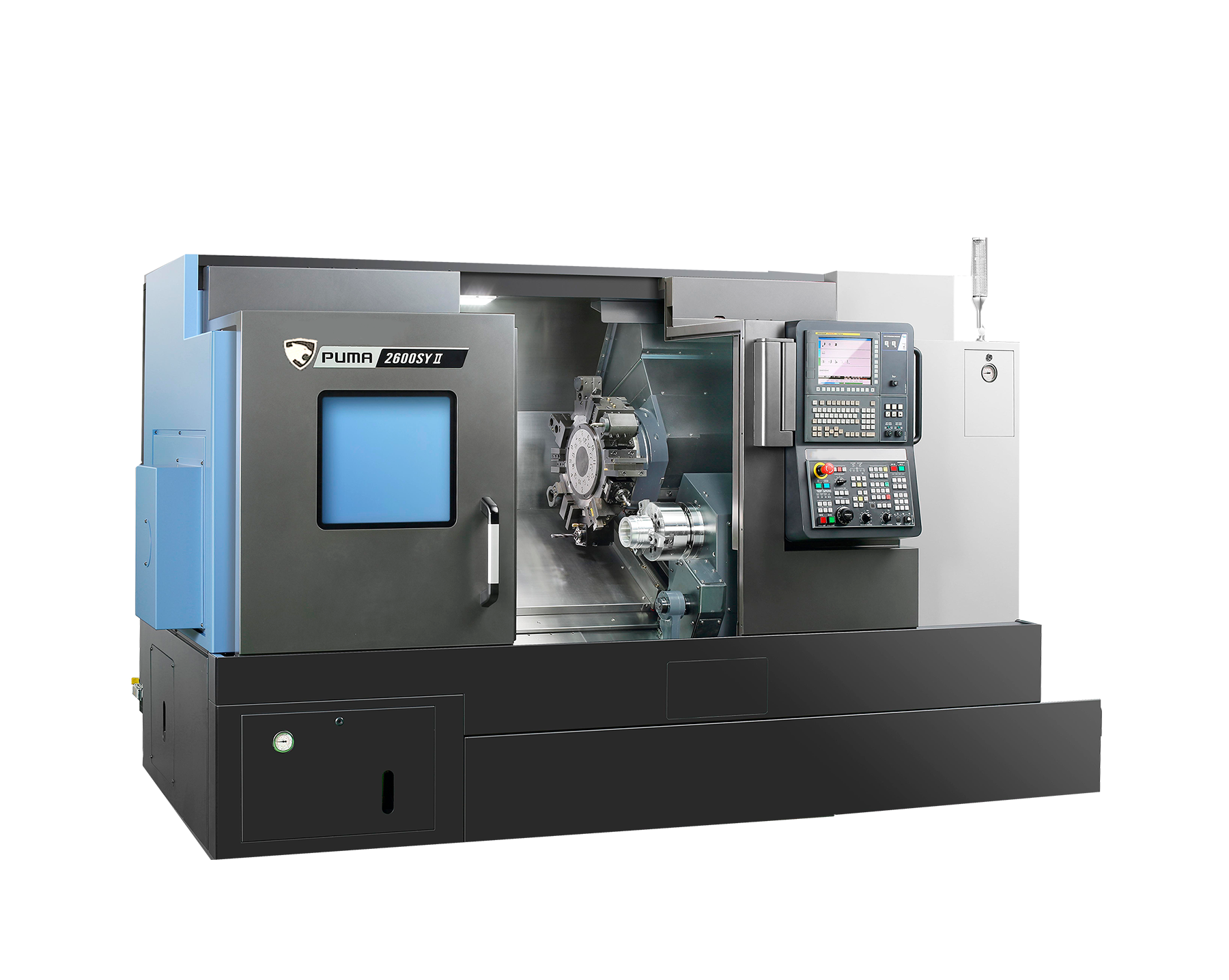

PUMA 2600SY

ЗОНА ОБРАБОТКИ

Максимальный диаметр поворота над станиной

мм

Ø780

Максимальный диаметр поворота над передней дверью

мм

Ø680

Максимальный диаметр поворота над суппортом

мм

Ø630

Максимальный диаметр точения

мм

Ø376

Рекомендуемый максимальный диаметр точения

мм

Ø255

Максимальная длина точения

мм

760

Максимальный диаметр обрабатываемого прутка

мм

76

ПЕРЕМЕЩЕНИЯ

Перемещение по оси X

мм

260

Перемещение по оси Z

мм

830

Перемещение по оси Y

мм

105

Перемещение по оси В

мм

830

ГЛАВНЫЙ ШПИНДЕЛЬ

Диаметр стандартного патрона

мм

Ø254 (10”)

Максимальная скорость вращения шпинделя

об/мин

4000

Мощность главного двигателя

кВт

22/18.5

Присоединительный торец токарного шпинделя

-

A2-8

Диаметр переднего подшипника шпинделя

мм

140

Диаметр сквозного отверстия в шпинделе

мм

Ø86

Минимальная индексация шпинделя по оси “C”

град.

0,001°

ВСПОМОГАТЕЛЬНЫЙ ШПИНДЕЛЬ

Максимальная скорость вращения шпинделя

об/мин

4500

Мощность двигателя

кВт

7,5/5,5

Присоединительный торец противошпинделя

-

A2-5

Диаметр переднего подшипника

мм

90

Диаметр сквозного отверстия в шпинделе

м

Ø62

Минимальная индексация шпинделя по оси “C”

град.

0,001°

ТОЧНОСТЬ

Точность позиционирования по осям X, Z

0.01

Повторяемость по осям X/Z

±0.002/±0.003

ПОДАЧИ

Ускоренные перемещения по осям X/Z/B

м/мин

30/30/30

Ускоренное перемещение по оси Y

м/мин

10

РЕВОЛЬВЕРНАЯ ГОЛОВКА

Количество позиций инструмента

шт.

12

Сечение призматического резца

мм

25х25

Сечение расточного резца

мм

Ø50

Время поворота головки (на соседнюю позицию)

с

0,15

Макс. скорость вращения приводного шпинделя

об/мин.

5000

Мощность двигателя приводного инструмента

кВт

5,5

МАССА И ГАБАРИТЫ

Длина х Ширина х Высота

мм

3600 х 1863 х 2163

Масса станка

кг

6450

Энергопотребление

кВА

54,55
