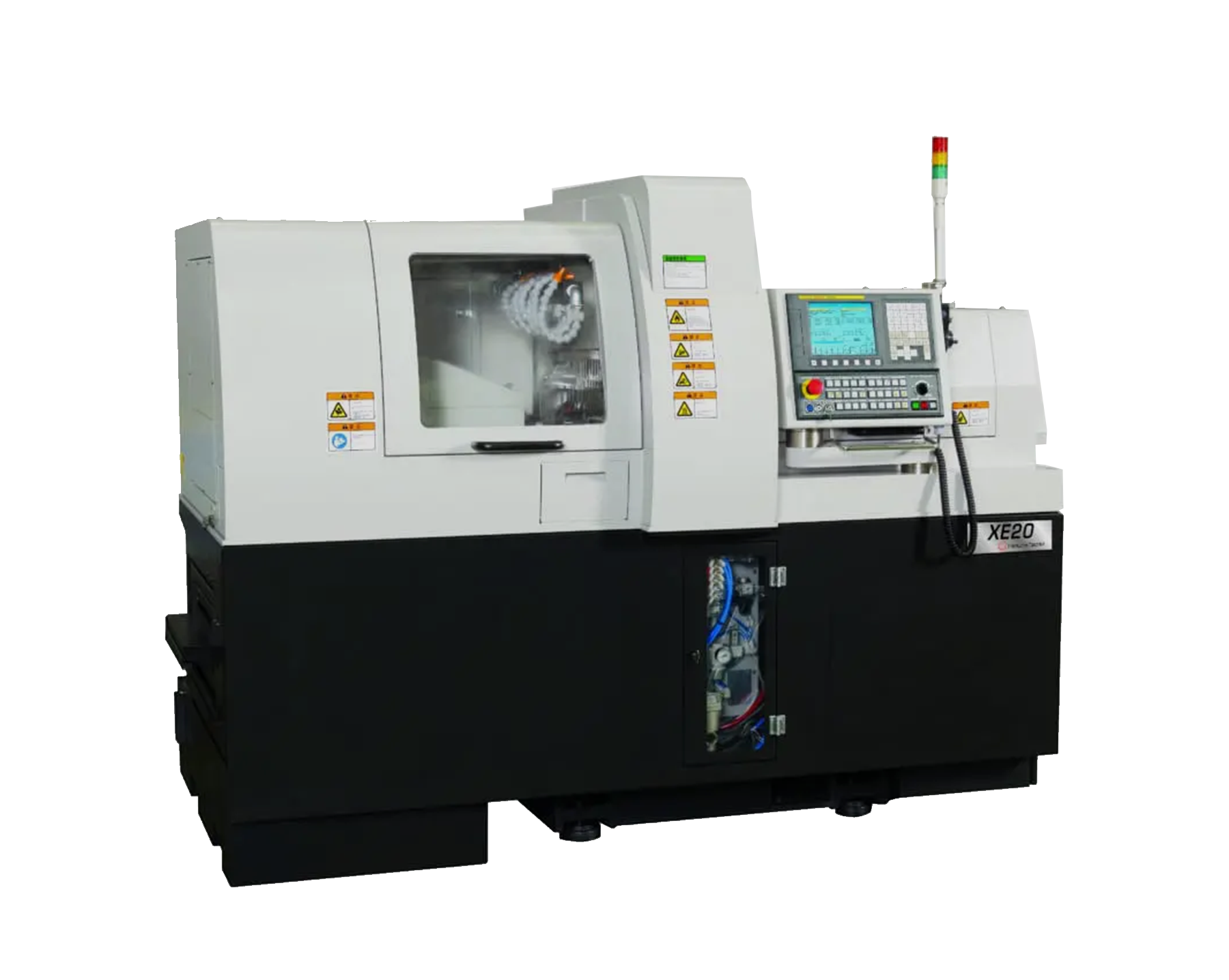

XE20NH
Описание конструкции
- Максимальный диаметр обрабатываемого прутка: Ø20 мм
- Система ЧПУ: Fanuc 0i-TF
Основные характеристики
|
РАБОЧАЯ ЗОНА |
|
|
|
Максимальный диаметр обработки |
мм |
Ø20 |
|
Диаметр сквозного отверстия в шпинделе |
|
Ø26 |
|
Максимальный диаметр прутка, зажимаемого в противошпиндель |
мм |
Ø20 |
|
Максимальный диаметр сверления |
мм |
Ø10 |
|
Максимальный размер нарезаемой резьбы (метчиком) |
- |
М8 |
|
Максимальный размер паза нарезаемый поперченным инструментом ширина х глубина |
мм |
1,5 х 4 |
|
Максимальный диаметр сверления в противошпинделе |
мм |
Ø10 |
|
Максимальный размер резьбы, нарезаемой в противошпинделе |
- |
М8 |
|
Максимальный диаметр сверления приводным инструментом |
мм |
Ø10 |
|
Максимальный размер резьбы, нарезаемой метчиком, приводным инструментом |
- |
M8 |
|
ШПИНДЕЛИ |
||
|
Мощность двигателя |
кВт |
2,2 / 3,7 |
|
Макс. скорость вращения главного шпинделя |
об/мин |
10 000 |
|
Мощность двигателя противошпинделя |
кВт |
1,5 / 2,2 |
|
Макс. скорость вращения противошпинделя |
об/мин |
8 000 |
|
Мощность двигателя приводного инструмента |
кВт |
1 |
|
Макс. скорость вращения приводного инструмента |
об/мин |
6 000 |
|
ИНСТРУМЕНТ |
|
|
|
Общее количество инструмента |
шт. |
19 |
|
Размеры проходных резцов |
мм |
12х12х85 |
|
Размер зажимной цанги для осевого инструмента |
- |
ER16 |
|
Размер зажимной цанги для приводного инструмента |
- |
ER16 |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
Скорость быстрых перемещений по осям Y1/Z1/X2/Z2 |
м/мин. |
24 |
|
Максимальный ход противошпинделя |
мм |
210 |
|
МАССА И ГАБАРИТЫ |
|
|
|
Масса станка |
кг |
2500 |
|
Длина станка |
мм |
2100 |
|
Ширина станка |
мм |
1490 |
|
Высота станка |
мм |
1760 |
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc 0i-TF;
- Карта памяти на 2 ГБ;
- Комплект цанг для шпинделя 3-16 мм. (14 шт.);
- Комплект цанг для противошпинделя 3-16 мм. (14 шт.);
- Комплект цанг для направляющей втулки 3-14 мм. (10 шт.);
- Комплект цанг для толкателя барфидера 3-14мм. (10 шт.);
- Канал под пруток для барфидера 17/16 мм.;
- Канал под пруток для барфидера 8/7 мм.;
- Блок радиальных инструментов основного шпинделя 6 фикс 12х12 + 4 поперечных приводных ER16;
- Блок торцевых инструментов основного шпинделя и противошпинделя 5 фикс. ER16;
- Блок торцевых инструментов противошпинделя 2 фикс. ER16+ 2 приводных ER16;
- Функция спиральной интерполяции;
- Интерфейс USB/CF;
- Синхронизация шпинделей;
- Синхронизация осей Z1/Z2;
- Жёсткое резьбонарезание;
- Система подачи СОЖ;
- Система защиты от столкновений;
- Система контроля поломки инструмента;
- Барфидер для подачи прутка в рабочую зону станка;
- Конвейер для удаления стружки;
- Система автоматической смазки;
- Пневматический блок;
- Освещение рабочей зоны;
- Трехцветный сигнальный индикатор работы станка;
- Инструмент для обслуживания станка;
- Трансформатор;
- Защитные кожухи для ограждения рабочей зоны;
- Комплект выравнивающих опор;
- Руководство по эксплуатации станка.
