Описание конструкции

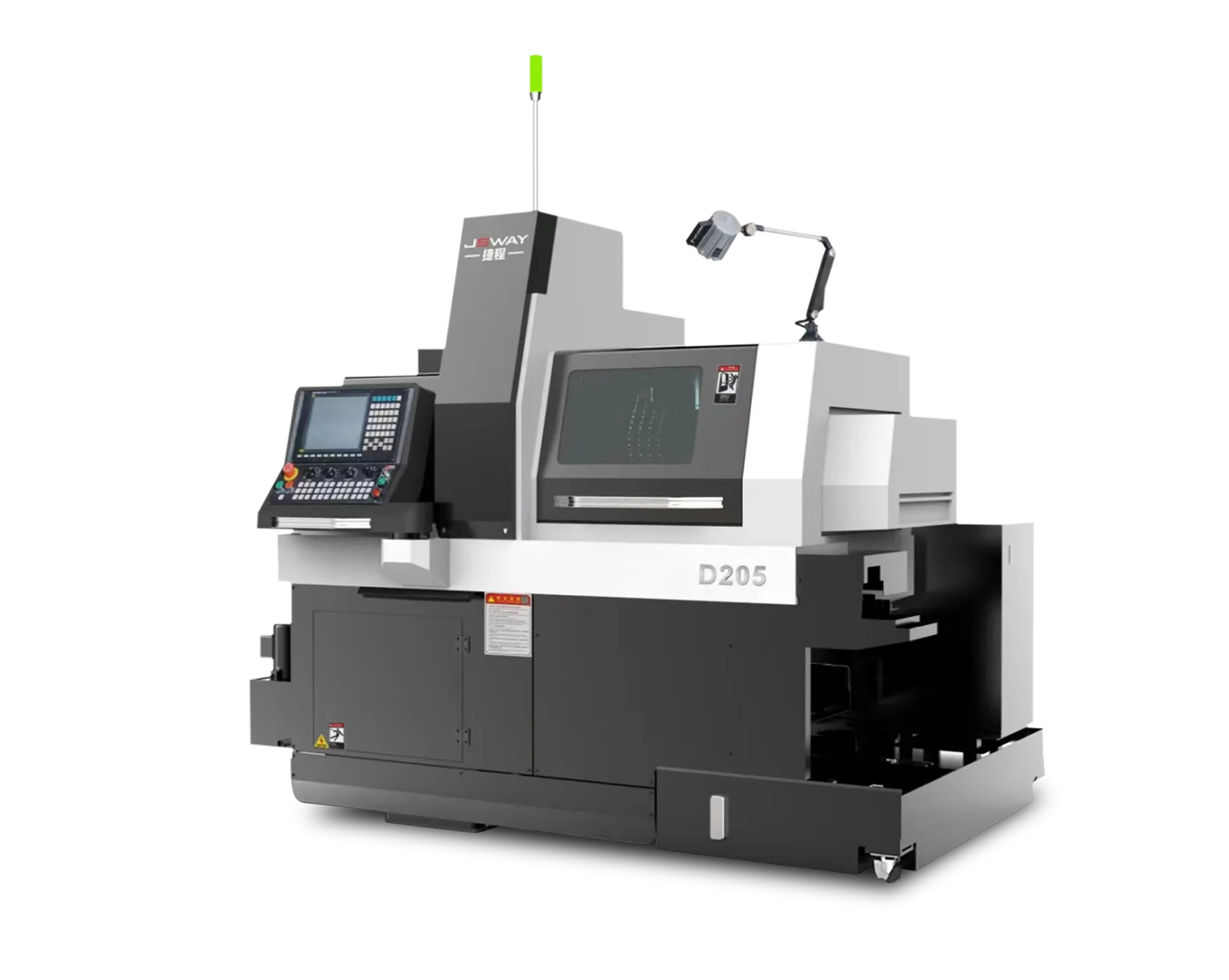

D205A – это высокоточный автомат продольного точения с ЧПУ, двойным шпинделем, двойной системой, двойной резцедержкой, 5-ю управляемыми осями.
Станок оснащен шпинделем с прямым приводом, задней осью, двухканальной системой ЧПУ с независимым управлением, а также резцедержкой и высокожёстким сверлильным суппортом портального типа.
Задняя независимая резцедержка может значительно сократить время обработки и повысить ее качество.

Автомат предназначен для обработки сложных деталей, специализирован для нержавеющих сталей, больших диаметров и тяжелых режимов резания. Станок может выполнять операции точения, фрезерования, сверления, нарезания резьбы метчиком и резцами, а также нарезания пазов за один установ. Возможна обработка в обратном направлении и горизонтальная.

Основные характеристики

РАБОЧАЯ ЗОНА
Диаметры обработки		мм	Ø3~Ø20
Максимальный диаметр прутка, зажимаемого в противошпиндель		мм	Ø20
Максимальный диаметр сверления		мм	Ø10
Максимальный размер нарезаемой резьбы (метчиком)		-	М8
Максимальный диаметр глубокого сверления		мм	Ø8
Максимальный диаметр сверления в противошпинделе		мм	Ø8
Максимальный размер резьбы, нарезаемой в противошпинделе		-	М8
Максимальный диаметр сверления приводным инструментом		мм	Ø10
Максимальный размер резьбы, нарезаемой метчиком, приводным инструментом		-	M8
Максимальный диаметр для нарезания пазов		мм	Ø30
Максимальная длина обработки	с вращающейся направляющей втулкой	мм	125
	без втулки	мм	60
ШПИНДЕЛИ
Мощность двигателя		кВт	3,7
Макс. скорость вращения главного шпинделя		об/мин	10 000
Мощность двигателя противошпинделя		кВт	3,7
Макс. скорость вращения противошпинделя		об/мин	10 000
Мощность двигателя приводного инструмента		кВт	1
Макс. скорость вращения приводного инструмента		об/мин	5 500
ИНСТРУМЕНТ
Общее количество инструмента		шт.	24
Размеры проходных резцов		мм	12х12х100
Размер зажимной цанги для осевого инструмента		-	ER16
Размер зажимной цанги для приводного инструмента		-	ER16
ПЕРЕМЕЩЕНИЯ И ПРИВОДЫ
Перемещение по оси X1		мм	90
Перемещение по оси Z1		мм	125
Перемещение по оси Y1		мм	227
Скорость быстрых перемещений по осям Y1/Z1/X2/Z2		м/мин.	30
Скорость быстрых перемещений по оси X1		м/мин.	20
Минимальное приращение ЧПУ по осям		мм	0,001
МАССА И ГАБАРИТЫ
Масса станка		кг	2600
Длина станка		мм	2300
Ширина станка		мм	1250
Высота станка		мм	1750
ДОПОЛНИТЕЛЬНО
Энергопотребление		кВт	15
Используемое давление воздуха		МПа	0,4
Расход используемого воздуха		нл/мин	40
Рабочее напряжение		-	3 фазы 200В±5%, 50Гц, 100А
Допустимая температура окружающей среды		°С	5~40°
Относительная влажность		-	75%

Комплектация станка

Комплектация:

Система ЧПУ Fanuc, 10,4” LCD;
Одновременный контроль по 5-ти осям;
Линейная и круговая интерполяция;
Интерфейс USB/CF;
Синхронизация шпинделей;
Синхронизация осей Z1/Z2;
Жёсткое резьбонарезание;
Система подачи СОЖ;
Сепаратор масла СОЖ;
Барфидер для прутка длиной 3000 мм;
Конвейер для удаления стружки;
Комплект цанг главного шпинделя;
Комплект цанг противошпинделя;
Система автоматической смазки;
Пневматический блок;
Освещение рабочей зоны;
Трехцветный сигнальный индикатор работы станка;
Кондиционер электрошкафа;
Система вытяжки масляного тумана;
Инструмент для обслуживания станка;
Трансформатор;
Защитные кожухи для ограждения рабочей зоны;
Комплект выравнивающих опор;
Руководство по эксплуатации станка.
