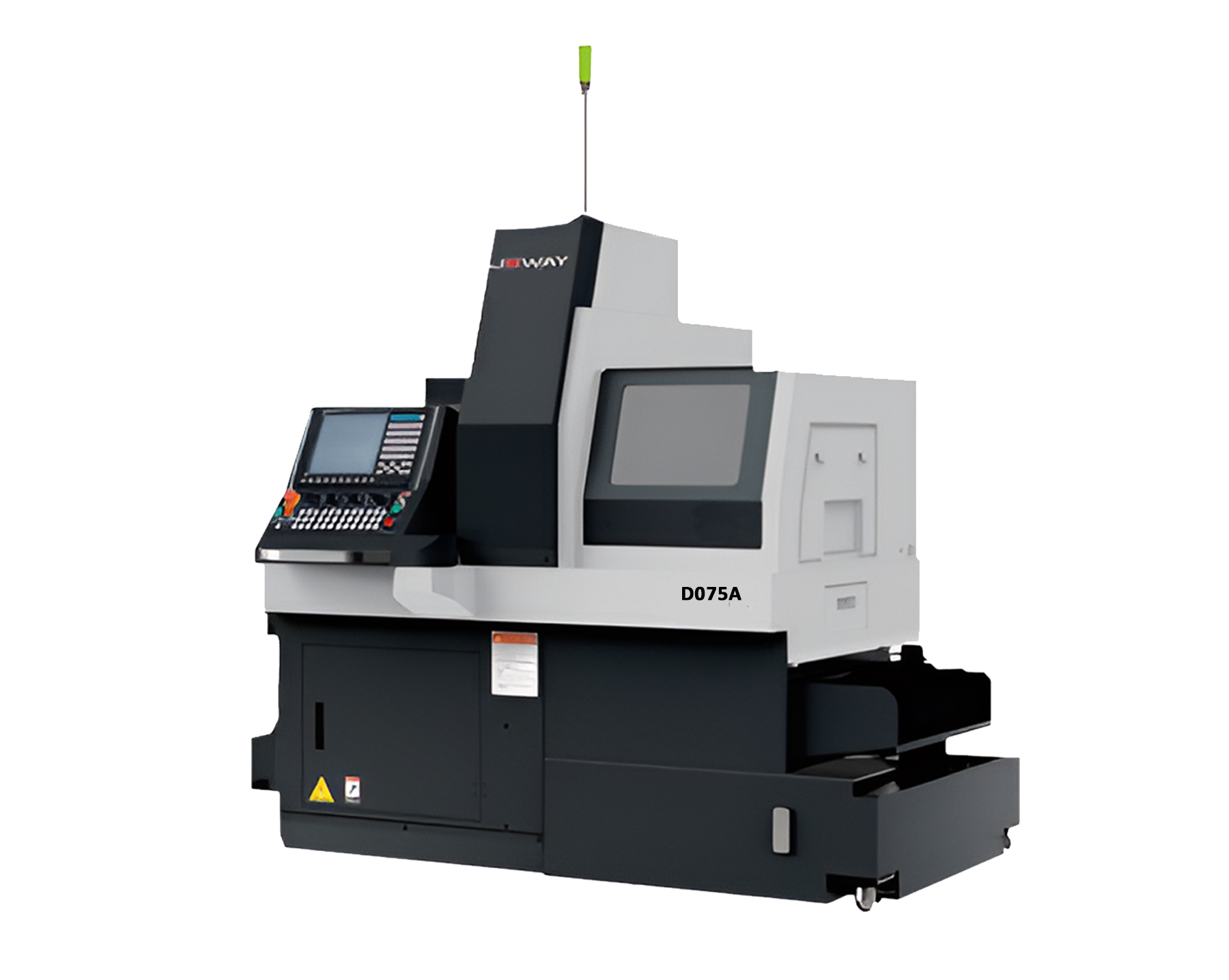

D075A

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Максимальный диаметр обрабатываемого прутка: Ø7 мм
Перемещения по осям: X1/Z1/Y1/X2/Z2: 186/105/220/470/260
Максимальная длина прутка в направляющей втулке: 80 мм
Система ЧПУ: Fanuc
Ось С главного шпинделя
Ось С противошпинделя

Основные характеристики

РАБОЧАЯ ЗОНА
Максимальный диаметр обработки		мм	Ø7
Максимальный диаметр прутка, зажимаемого в противошпиндель		мм	Ø7
Максимальный диаметр сверления		мм	Ø4
Максимальный размер нарезаемой резьбы (метчиком)		-	М4
Максимальный диаметр сверления боковым инструментом		мм	Ø4
Максимальный диаметр нарезаемой резьбы боковым инструментом		мм	М4
Максимальный диаметр сверления в противошпинделе		мм	Ø4
Максимальный размер резьбы, нарезаемой в противошпинделе		-	М4
Максимальная длина обработки	С вращающейся направляющей втулкой	мм	80
	Без втулки	мм	21
ШПИНДЕЛИ
Мощность двигателя главного шпинделя		кВт	5
Макс. скорость вращения главного шпинделя		об/мин	14 500
Мощность двигателя противошпинделя		кВт	5
Макс. скорость вращения противошпинделя		об/мин	14 500
Мощность двигателя бокового инструмента		кВт	0,75
Макс. скорость вращения бокового инструмента		об/мин	5000
ИНСТРУМЕНТ
Общее количество инструмента		шт.	20
Размеры проходных резцов		мм	8х8
ПЕРЕМЕЩЕНИЯ И ПРИВОДЫ
Мощность сервопривода оси X1 / Z1		кВт	1,2
Мощность серво привода оси Y1 / Z2 / X2		кВт	0,75
Перемещение по оси X1		мм	186
Перемещение по оси Y1		мм	105
Перемещение по оси Z1		мм	220
Перемещение по оси X2		мм	470
Перемещение по оси Z2		мм	260
Скорость быстрых перемещений по всем осям		м/мин.	30
Минимальное приращение ЧПУ по осям X1		мм	0,005
Минимальное приращение ЧПУ по осям Z1, Z2, Y1		мм	0,001
МАССА И ГАБАРИТЫ
Масса станка		кг	1900
Длина станка		мм	1950
Ширина станка		мм	1305
Высота станка		мм	2050

Комплектация станка

Комплектация:

Система ЧПУ Fanuc, 10.4” LCD;
Трансформатор
Ось С главного шпинделя с дискретностью поворота 0.001 градуса с тормозом
Цанговый патрон главного шпинделя
Ось С противошпинделя с дискретностью поворота 0.001 градуса с тормозом
Суппорт наружного точения 6 поз (8х8мм)
Боковой приводной инструмент для главного шпинделя 4 шт ER8
Блок фиксированных осевых инструментов для главного шпинделя / противошпинделя – по 5 шт ER11
Жесткое нарезание резьбы в главном шпинделе и противошпинделе
Жесткое нарезание резьбы приводным инструментом
Контроль отрезки детали (дифференциальный)
Ленточный конвейер стружки
Система удаления масляного тумана
Централизованная система смазки направляющих и ШВП
Освещение рабочей зоны
3-х цветная сигнальная лампа
Кондиционер электрошкафа
Функция контроля отрезки детали
Цанга для главного шпинделя для прутка 1, 1.1, 1.2, 1.3, 1.4, 1.5, 1.6, 1.7, 1.8, 1.9, 2.0, 2.1, 2.2, 2.3, 2.4, 2.5, 2.6, 2.7, 2.8, 2.9, 3.0, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0 (29 шт)
Цанга для противошпинделя для прутка 1, 1.1, 1.2, 1.3, 1.4, 1.5, 1.6, 1.7, 1.8, 1.9, 2.0, 2.1, 2.2, 2.3, 2.4, 2.5, 2.6, 2.7, 2.8, 2.9, 3.0, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0 (29 шт)
Цанга люнетная для прутка 1, 1.1, 1.2, 1.3, 1.4, 1.5, 1.6, 1.7, 1.8, 1.9, 2.0, 2.1, 2.2, 2.3, 2.4, 2.5, 2.6, 2.7, 2.8, 2.9, 3.0, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0 (29 шт)
Податчик прутка LNS GT112 2.0M
Канал для прутка 6/13 с толкателями 5/12 мм
Синхронизирующее устройство податчика прутка
Комплект выравнивающих опор;
Руководство по эксплуатации станка.
