A465D

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

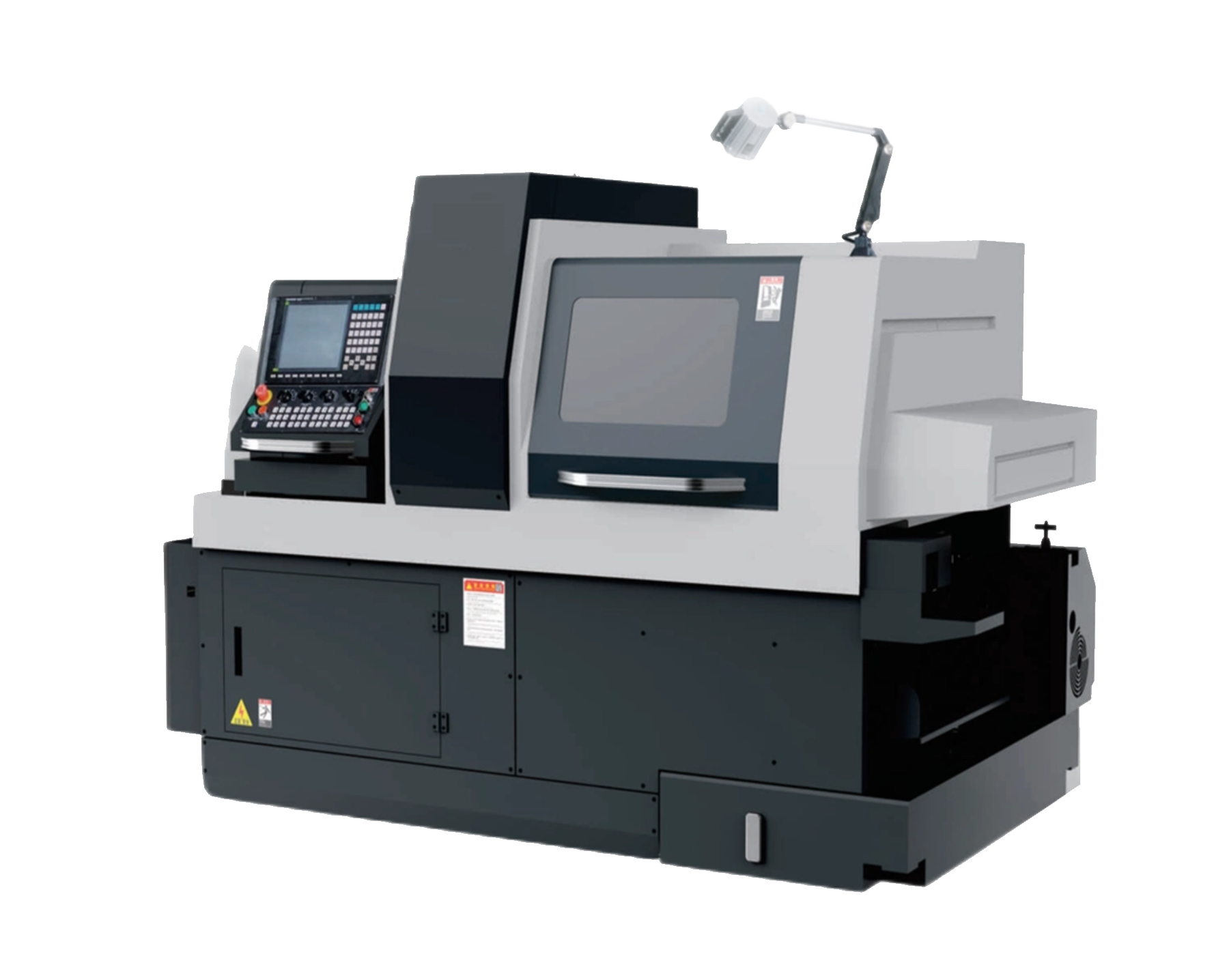

A465D – это автомат продольного точения с ЧПУ, с двумя шпинделями, с набором резцедержек и приводных инструментов для шпинделя и противошпинделя, с 7ю управляемыми осями (Х1/Y1/Z1/X2/Z2/С/С1).
Данный станок обладает хорошей жесткостью и высокой точностью из-за своих конструктивных особенностей;

Мощный серводвигатели по осям позволяют снимать большие объемы материала;
На данном станке можно использовать прутки длиной до 3 м с устройством подачи прутка, либо до 1,5 м без устройства для подачи прутка.

Основные характеристики

РАБОЧАЯ ЗОНА
Максимальный диаметр обработки		мм	Ø42
Максимальный диаметр обработки в противошпинделе		мм	Ø35
Расстояние между шпинделями		мм	4-230
Максимальный диаметр обработки (без направляющей втулки / с направляющей втулкой)		мм	Ø42/Ø28
Диаметр сквозного отверстия в шпинделе		мм	Ø45
Максимальный диаметр сверления		мм	Ø12
Максимальный размер резьбы нарезаемый в шпинделе		-	М10
Максимальный диаметр сверления в противошпинделе		мм	Ø10
Максимальный размер резьбы, нарезаемой в противо-шпинделе		-	М8
Максимальный диаметр сверления в резцедержке (шпиндель, радиально) / (противошпиндель)		мм	Ø12/Ø10
Максимальный размер резьбы, нарезаемой метчиком, в резцедержке (шпиндель, радиально)/ противошпиндель)		-	M10
Максимальная длина обработки	с направляющей втулкой	мм	220
	без втулки	мм	126
ШПИНДЕЛИ
Мощность двигателя (пост. /30 мин.)		кВт	3,5/5,5
Максимальная скорость вращения главного шпинделя		об/мин	6 000
Мощность двигателя противошпинделя (пост. /30 мин.)		кВт	3,5/5,5
Максимальная скорость вращения противошпинделя		об/мин	6 000
Мощность двигателя приводного инструмента		кВт	1
Максимальная скорость вращения приводного инструмента		об/мин	5 500
ИНСТРУМЕНТ
Общее количество инструмента		шт.	24
Размеры проходных резцов		мм	16х16; 20х20
ПЕРЕМЕЩЕНИЯ И ПРИВОДЫ
Перемещение по оси X1		мм	185
Перемещение по оси Z1		мм	360
Перемещение по оси Y1		мм	470
Перемещение по оси X2		мм	180
Перемещение по оси Z2		мм	240
Скорость быстрых перемещений по осям Y1/Z1/X2/Z2		м/мин.	32
Скорость быстрых перемещений по оси Х1		м/мин.	20
Точность позиционирования по осям X1/Y1/Z1/X2/Z2		мм	0,003
Точность позиционирования по осям С/С1		град	0,005
Мощность серводвигателя по осям Z1 / Х1 / Z2 / X2		кВт	0,85
Мощность серводвигателя по оси Y1		кВт	1.3 (c тормозом)
МАССА И ГАБАРИТЫ
Масса станка		кг	3 800
Длина станка		мм	2 618
Ширина станка		мм	1 497
Высота станка		мм	1 797
ДОПОЛНИТЕЛЬНО
Энергопотребление		кВА	25

Комплектация станка

Комплектация:

Система ЧПУ Fanuc 0i-TF Plus, 10.4” TFT LCD, цветной дисплей;
1 комплект патронов;
Направляющая втулка;
Пульт ручного управления с маховичком;
Линейная и круговая интерполяция;
Приемник, конвейер и бункер для готовых деталей;
Синхронизация шпинделей;
Система охлаждения шпинделей;
Система подачи СОЖ;
Пневмопистолет;
Внутренняя подача СОЖ через противошпиндель;
Выталкиватель готовых деталей;
Конвейер для удаления стружки с тележкой;
Система удаления масляного тумана с фильтром;
Пружинная цанга главного шпинделя;
Пружинная цанга противошпинделя;
Система автоматической смазки;
Кондиционер электрошкафа;
Гидравлическая система;
Освещение рабочей зоны (светодиодное);
Трехцветная сигнальная лампа;
Трансформатор;
Инструмент для обслуживания станка
Комплект выравнивающих опор
Руководство по эксплуатации станка.
Станок оснащен 24 позициями для крепления режущего инструмента:
Инструмент для основного шпинделя:
Приводной инструмент ER20 для радиальной обработки – 5 шт;
Стационарный инструмент – хвостовик 16х16 мм – 5шт; хвостовик 20х20 мм – 1шт;
Инструмент для осевой обработки – приводной инструмент ER20 – 3 шт; стационарный инструмент – ER16 – 3 шт;
Инструмент для противошпинделя:
Инструмент для осевой обработки – приводной инструмент ER16 – 3 шт; стационарный инструмент – ER16 – 3 шт;
