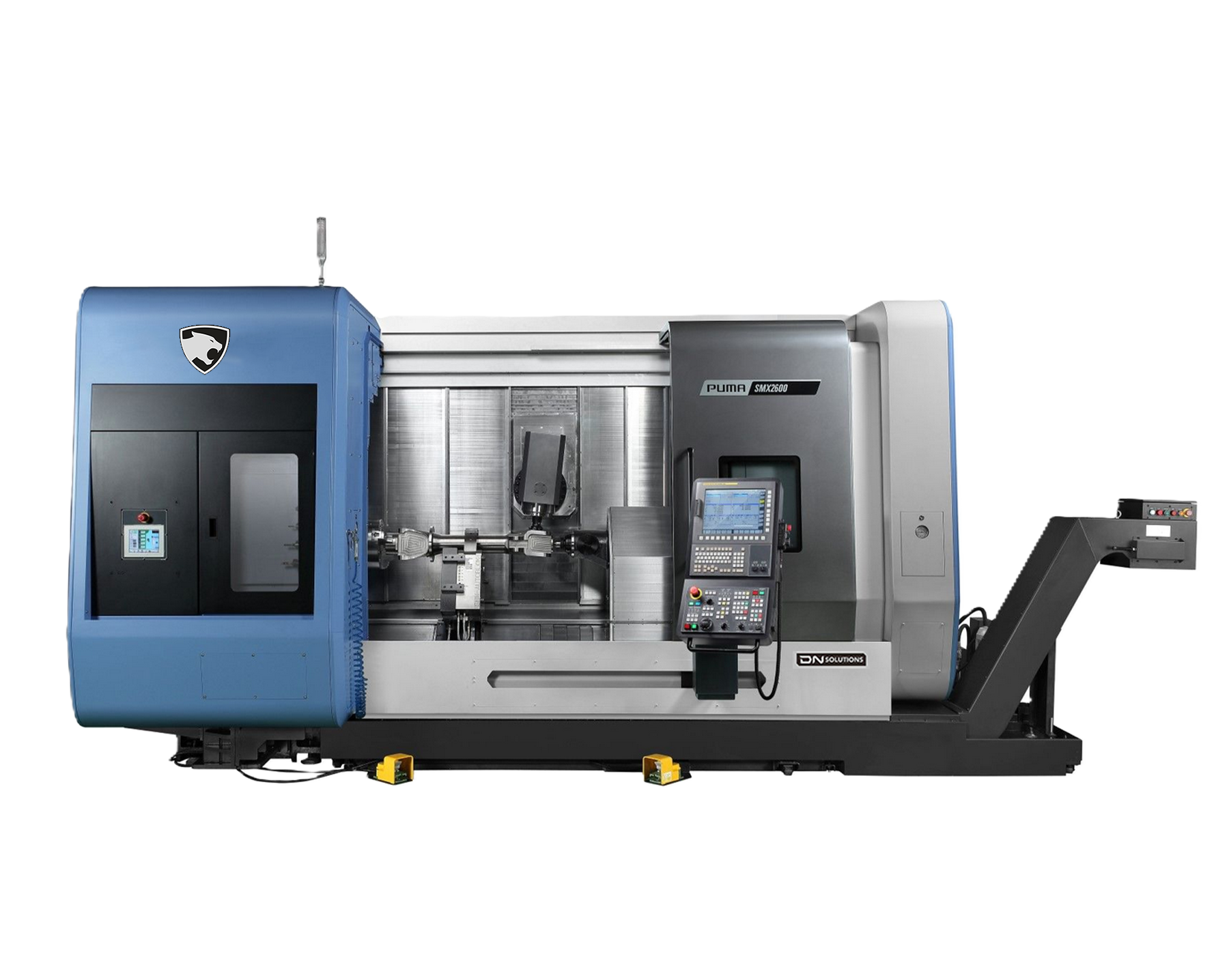

PUMA SMX 2600

ЗОНА ОБРАБОТКИ

Максимальный диаметр поворота над станиной

мм

Ø660

Рекомендуемый диаметр точения

мм

Ø255

Максимальный диаметр точения

мм

Ø660

Максимальная длина точения

мм

1540

Максимальный допустимый вес заготовки в патроне

кг

260

Максимальный допустимый вес заготовки в центрах

кг

520

Конус задней бабки

-

МТ5

Максимальный диаметр обрабатываемого прутка

мм

Ø81

ШПИНДЕЛЬ

Диаметр патрона

мм

Ф255

Максимальная скорость вращения шпинделя

об/мин

4000

Присоединительный торец шпинделя

-

A2-8

Диаметр сквозного отверстия в шпинделе

мм

Ø91

Минимальная индексация по оси С

град.

0,0001

Мощность главного двигателя

кВт

30/26/22

Максимальный момент шпинделя

Нм

724

ФРЕЗЕРНАЯ ГОЛОВА

Максимальная скорость вращения шпинделя

об/мин

12 000

Максимальный крутящий момент

Нм

124

Минимальная индексация по оси В

град.

0,0001

Мощность главного двигателя

кВт

26/18,5/15

ТОЧНОСТЬ

Точность позиционирования по осям X / Y / Z

мм

0,013 / 0,011 / 0,021

Точность позиционирования по оси B / C

град.

0,0067 / 0,0067

Повторяемость по осям X / Y / Z

мм

0,008 / 0,006 / 0,010

Повторяемость по осям B / C

град.

0,0045 / 0,0045

ПЕРЕМЕЩЕНИЯ

Перемещение по оси X

мм

630 (-125/+505)

Перемещение по оси Y

мм

300 (±150)

Перемещение по оси Z

мм

1585

Перемещение по оси А (задняя бабка)

мм

1562

Поворот по оси B

град.

240(±120)

Поворот по оси С

град.

360

ПОДАЧИ

Ускоренное перемещение по осям X / Y / Z

м/мин

48 / 36 /48

Ускоренное перемещение по осям B / C

об/мин

40 / 200

СИСТЕМА СМЕНЫ ИНСТРУМЕНТА

Количество позиций инструмента

шт.

40

Стандарт оправки

-

CAPTO C6

Максимальный диаметр инструмента

мм

90

Максимальный диаметр инструмента (без соседних ячеек)

мм

130

Максимальный вес инструмента

кг

12

Максимальная длина инструмента

мм

450

МАССА И ГАБАРИТЫ

Длина

мм

5700

Ширина

мм

3011

Высота

мм

2761

Масса станка

кг

15 800

Источник питания

кВА

68,64
