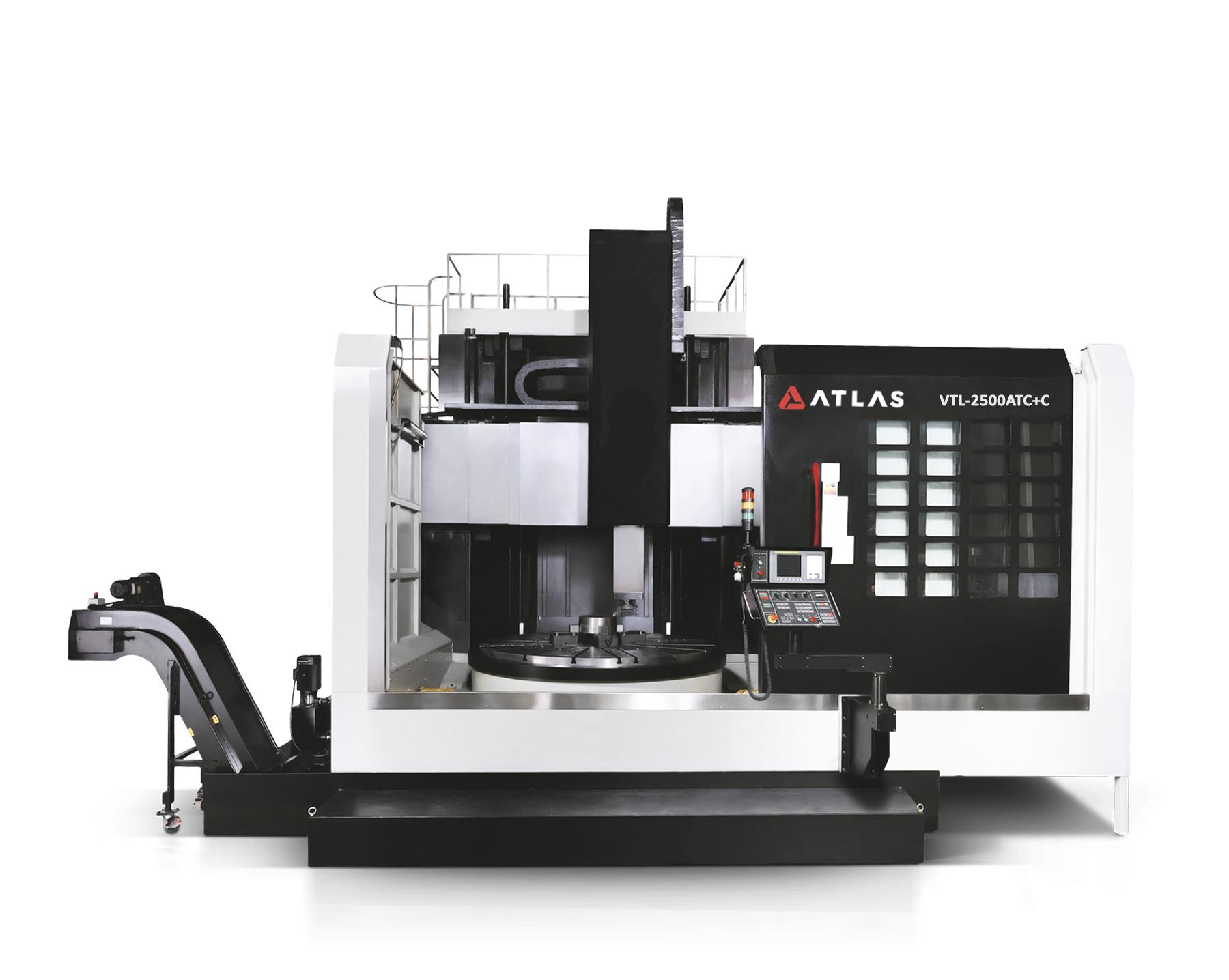

VTL-2500ATC+C
Производитель:
Atlas
Описание конструкции
- Планшайба: Ø2500 мм
- С фрезерной функцией
- Макс. габариты заготовки: 300х1600 мм
- Перемещение X/Z/W: 2 500 (-900/+1 600)/1 200/1 150 мм
- Система ЧПУ: Fanuc 0i-TF
- Главный двигатель: 60/75 кВт
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Наибольший диаметр устанавливаемой заготовки |
мм |
3 000 |
|
Наибольший диаметр точения |
мм |
2 800 |
|
Максимальная высота заготовки |
мм |
1 600 |
|
ГЛАВНЫЙ ШПИНДЕЛЬ |
|
|
|
Диапазон скоростей вращения шпинделя |
об/мин |
1~160 (1~40;40~160) |
|
Диаметр планшайбы |
мм |
2 500 |
|
Максимальная масса заготовки |
кг |
15 000 |
|
Мощность главного двигателя (Fanuc) |
кВт |
60/75 |
|
Максимальный момент на шпинделе |
Нм |
68 900 |
|
Серводвигатель осей “CF” |
кВт |
5,5 |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
Перемещение по оси Х (влево и вправо) |
мм |
2 500 (-900/+1 600) |
|
Перемещение по оси Z (ползун) |
мм |
1 200 |
|
Перемещение траверсы, ось W |
мм |
1 150 |
|
ПОДАЧИ И ОСИ |
|
|
|
Скорость быстрых перемещений по оси X |
м/мин |
10 |
|
Скорость быстрых перемещений по оси Z |
м/мин |
10 |
|
Мощность сервоприводов подач по осям Х/Z |
кВт |
5,5/5,5 |
|
ТОЧНОСТЬ ПОЗИЦИОНИРОВАНИЯ |
|
|
|
Точность позиционирования по осям Х/Z |
мм |
±0,012 |
|
Повторяемость позиционирования по осям Х/Z |
м/мин |
±0,006 |
|
ПРИВОДНОЙ ШПИНДЕЛЬ |
|
|
|
Мощность приводного двигателя |
кВт |
11/15 |
|
Крутящий момент |
Нм |
750 |
|
Диапазон скоростей вращения шпинделя |
об/мин |
1~2400 (1~1200;1200~2400) |
|
АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА |
|
|
|
Количество позиций магазина |
шт. |
30 |
|
Стандарт инструментальной оправки |
- |
ВТ50 |
|
Максимальный размер блока с инструментом (Ш х Т х Д) |
мм |
280х150х400 |
|
Допустимый вес инструментального комплекта в ячейке |
кг |
50 |
|
Максимальная масса инструмента в магазине |
кг |
800 |
|
Время смены инструмента |
с |
50 |
|
ГАБАРИТЫ И МАССА |
|
|
|
Длина |
мм |
8 700 |
|
Ширина |
мм |
6 300 |
|
Высота |
мм |
7 650 |
|
Масса станка |
кг |
57 000 |
|
Общее энергопотребление |
кВА |
80 |
|
Объём бака СОЖ |
л |
1 100 |
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc 0i-TF с цветным монитором 10.4”;
- Двухступенчатая коробка передач для главного шпинделя;
- 4-х-кулачковая ручная планшайба Ø2500 мм;
- Комплект каленых кулачков;
- Система автоматической смены инструмента с магазином на 16 позиций;
- Двухступенчатая коробка передач приводного шпинделя;
- Система термостатического контроля шпинделя;
- Cистема подачи СОЖ;
- Сепаратор масла;
- Пистолет СОЖ;
- Кондиционер электрошкафа;
- Ручной пульт с маховиком;
- Устройство блокировки дверей;
- Транспортер стружки с тележкой;
- Система автоматической смазки;
- Эндекодеры осей CF;
- Сигнальная лампа;
- Освещение рабочей зоны;
- Система защиты от перегрузок;
- Трансформатор;
- Ethernet;
- RS232;
- Объем оперативной памяти 512 Кб;
- Комплект выравнивающих опор и болтов;
- Комплект инструмента для обслуживания станка в ящике;
- Руководство по эксплуатации станка с ЧПУ.
