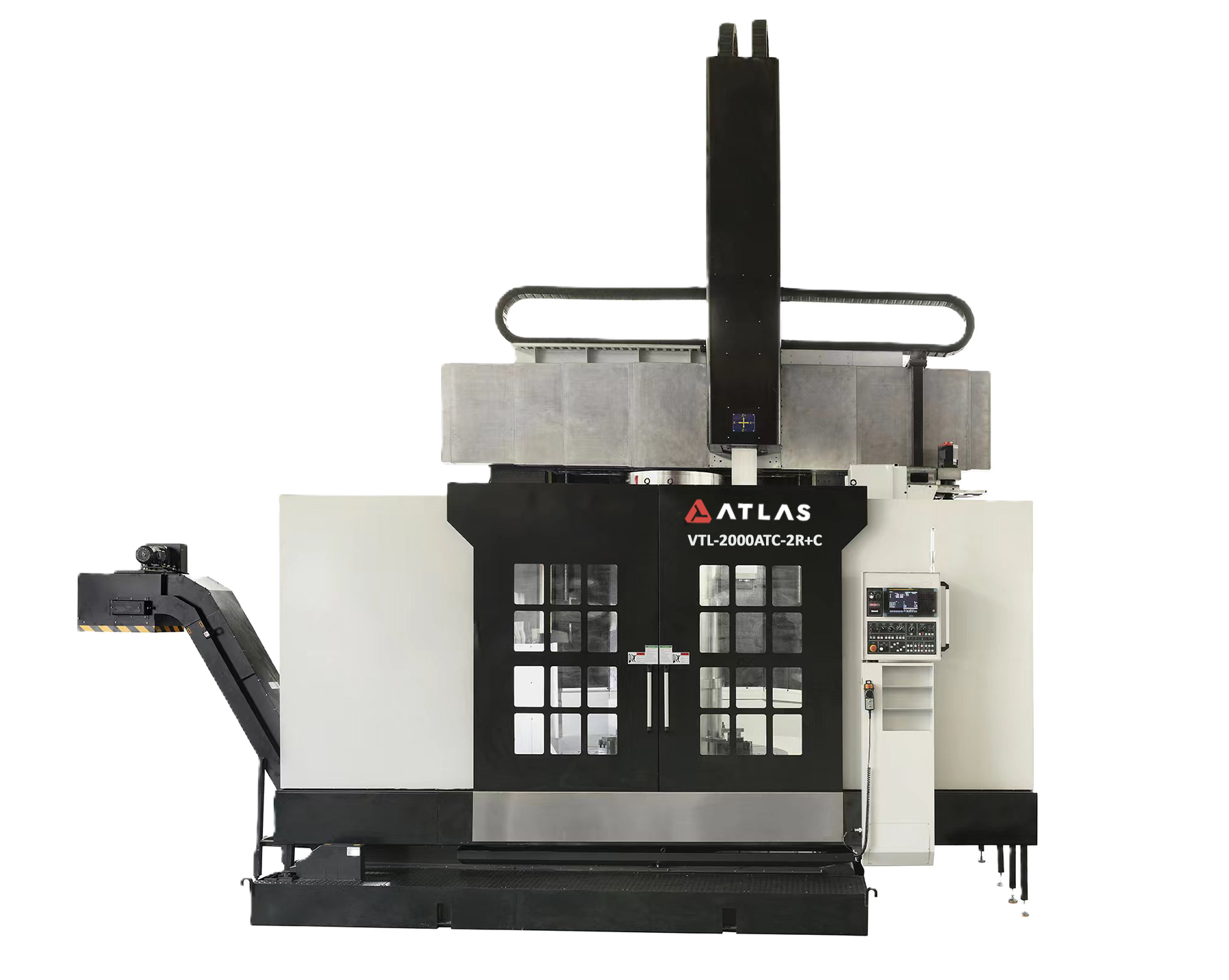

VTL-2000ATC-2R+С
Производитель:
Atlas
Описание конструкции
- Планшайба: Ø2000 мм
- С двумя ползунами и фрезерной функцией
- Макс. габариты заготовки: 2500х1600 мм
- Перемещение X1/X2/Z1/Z2/W: -50/+1350/-650/+1350/1200/1150 мм
- Система ЧПУ: Siemens 828D
- Главный двигатель: 58/74кВт
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Наибольший диаметр устанавливаемой заготовки |
мм |
2500 |
|
Наибольший диаметр точения |
мм |
2300 |
|
Максимальная высота заготовки |
мм |
1600 |
|
ГЛАВНЫЙ ШПИНДЕЛЬ |
|
|
|
Диапазон скоростей вращения шпинделя на пониженной передаче |
об/мин |
1~50 |
|
Диапазон скоростей вращения шпинделя на повышенной передаче |
об/мин |
50~200 |
|
Диаметр планшайбы |
мм |
2000 |
|
Максимальная масса заготовки |
кг |
10 000 |
|
Диаметр опорного подшипника шпинделя |
мм |
685 |
|
Мощность главного двигателя |
кВт |
58/74 |
|
Максимальный момент |
кНм |
55,2 |
|
Серводвигатель оси “C” |
кВт |
5.5 |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
Перемещение по оси Х1 |
мм |
-50/+1350 |
|
Перемещение по оси Х1 |
мм |
-650/+1350 |
|
Перемещение по оси Z1/Z2 |
мм |
1200 |
|
Перемещение траверсы, ось W |
мм |
1150 |
|
Перемещение по оси С |
град. |
±360 |
|
Сечение ползунов |
мм |
220х220 |
|
ПРИВОДНОЙ ШПИНДЕЛЬ |
|
|
|
Мощность приводного двигателя |
кВт |
11/15 |
|
Диапазон скоростей вращения шпинделя |
об/мин |
1~2400 |
|
ПОДАЧИ И ОСИ |
|
|
|
Диапазон рабочих подач |
мм/об. |
0,01~50 |
|
Скорость быстрых перемещений по оси X1/X2 |
м/мин |
10 |
|
Скорость быстрых перемещений по оси Z1/Z2 |
м/мин |
10 |
|
Мощность сервоприводов подач по осям Х/Z |
кВт |
7.75 |
|
Ручная подача |
мм/об. |
0~1260 |
|
Параметры ШВП осей X, Z |
мм |
Ø70xP12xC3 |
|
Тип направляющих |
- |
линейные |
|
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА |
|
|
|
Стандарт инструментальной оправки |
- |
ВТ50 |
|
Максимальный вес инструмента |
кг |
50 |
|
Количество позиций инструмента левого магазина |
шт. |
12 |
|
Количество позиций инструмента правого магазина |
шт. |
12 |
|
ГАБАРИТЫ И МАССА |
|
|
|
Длина |
мм |
7998 |
|
Ширина |
|
6300 |
|
Высота |
мм |
7650 |
|
Масса станка |
кг |
52 000 |
|
Общее энергопотребление |
кВА |
138 |
Комплектация станка
Комплектация:
- Система ЧПУ Siemens 828D с монитором 10.4” два канала;
- Зубчатая коробка передач для главного шпинделя;
- Главный шпиндель мощностью 58/74 кВт;
- Система температурной компенсации;
- Датчики линейных перемещений;
- 4-х-кулачковая ручная планшайба Ø2000;
- Два ползуна сечением 220х220 мм;
- Ось «С» и фрезерная функция;
- Фрезерный шпиндель мощностью 11/15 кВт с редуктором;
- Два магазина инструмента по 12 позиций BT50;
- Держатель расточного инструмента-4шт;
- Держатель токарного инструмента -4 шт;
- Пистолет для подачи СОЖ;
- Сепаратор масла;
- Система охлаждения шпинделя;
- Кабинетная защита станка (без крыши);
- Транспортер стружки с тележкой;
- Гидравлическая станция;
- Система автоматической смазки;
- 3х-цветная сигнальная лампа;
- Переносной пульт ручного управления;
- Освещение рабочей зоны;
- Кондиционер электрошкафа;
- Комплект выравнивающих опор и болтов;
- Комплект инструмента для обслуживания станка в ящике;
- Руководство по эксплуатации станка, ЧПУ.
