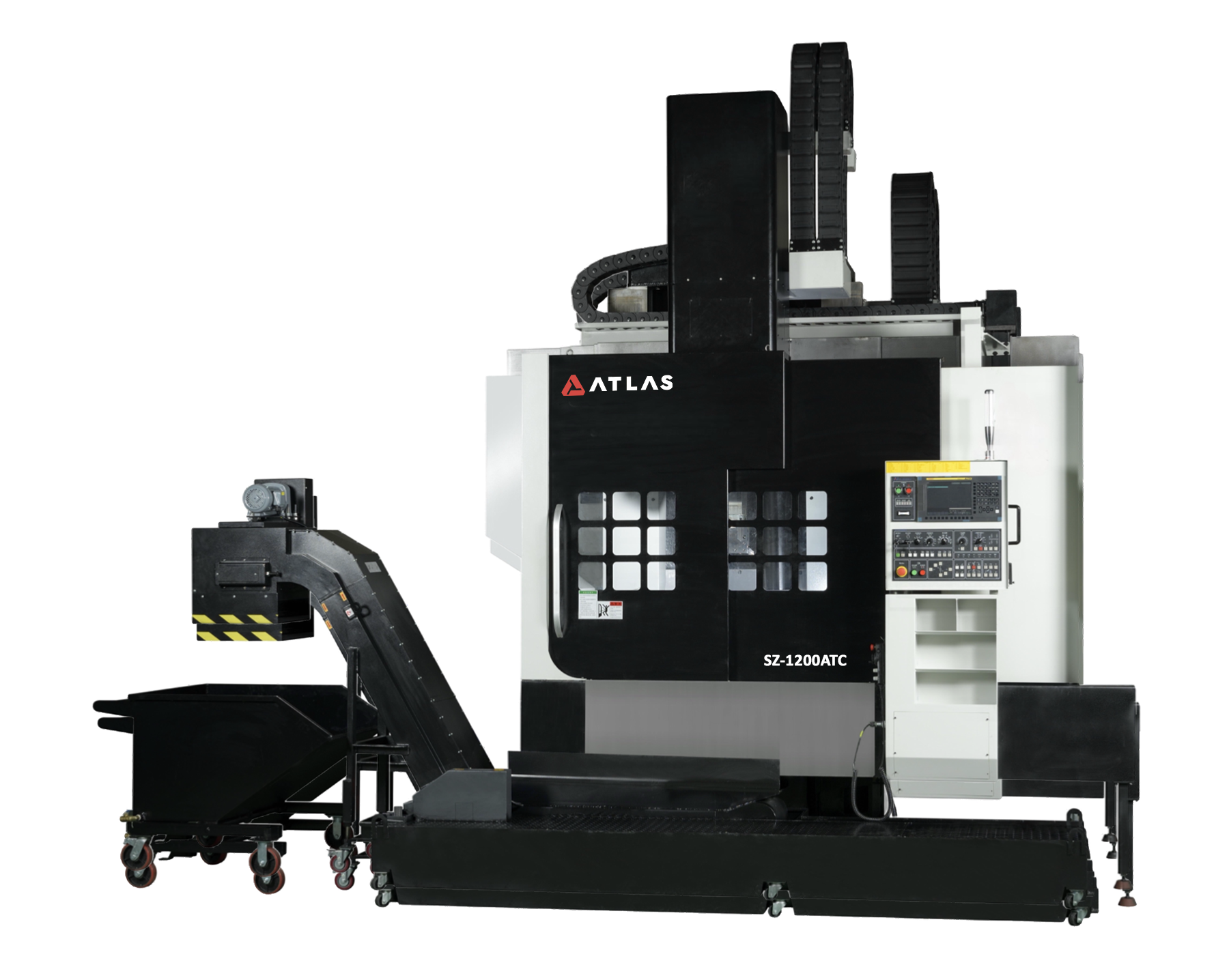

SZ-1200ATC
Производитель:
Atlas
Описание конструкции
- Планшайба: Ø1250 мм
- Макс. габариты заготовки: 1400х1200 мм
- Перемещение X/Z: -50 ~ +835/900 мм
- Система ЧПУ: Fanuc 0i-TF Plus
- Главный двигатель: 37/45 кВт
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Наибольший диаметр поворота |
мм |
1600 |
|
Наибольший диаметр точения |
мм |
1400 |
|
Максимальная высота точения |
мм |
1200 |
|
ГЛАВНЫЙ ШПИНДЕЛЬ |
|
|
|
Диапазоны скоростей вращения шпинделя |
об/мин |
1~350 |
|
Диаметр стола |
мм |
Ø1250 |
|
Грузоподъемность стола |
кг |
5000 |
|
Мощность главного двигателя (Fanuc) |
кВт |
37/45 |
|
Максимальный крутящий момент |
Нм |
19677 |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
Перемещение по оси X |
мм |
-50 ~ +835 |
|
Перемещение по оси Z |
мм |
900 |
|
Перемещение траверсы |
мм |
750 |
|
Сечение ползуна |
мм |
220 х 220 |
|
ПОДАЧИ |
|
|
|
Скорость быстрых перемещений по оси X |
м/мин |
10 |
|
Скорость быстрых перемещений по оси Z |
м/мин |
12 |
|
Рабочая подача по осям |
мм/мин |
1~2000 |
|
Ручная подача по осям Х/Z |
м/мин |
0~6 |
|
Мощность двигателей перемещений по осям Х/Z |
кВт |
6/6 |
|
Точность позиционирования по осям Х/Z |
мм |
±0,007/500 |
|
Повторяемость позиционирования по осям Х/Z |
мм |
±0,005 |
|
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН |
|
|
|
Тип инструментальной оправки |
- |
ВТ50 |
|
Количество позиций магазина |
шт. |
12 |
|
Максимальный размер блока с инструментом |
мм |
250х150х400 |
|
Грузоподъемность ячейки |
кг |
50 |
|
Общая грузоподъемность магазина |
кг |
600 |
|
Время смены инструмента (И - И) |
сек. |
40 |
|
Двигатель насоса подачи СОЖ |
кВт |
1,5 |
|
ГАБАРИТЫ, МАССА И ЭНЕРГОПОТРЕБЛЕНИЕ |
|
|
|
Длина |
мм |
4350 |
|
Ширина |
мм |
5050 |
|
Высота |
мм |
4900 |
|
Масса станка |
кг |
23 000 |
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc 0i-TF Plus с монитором 10.4” LCD;
- Главный двигатель мощностью 30/45 кВт;
- 2х-ступенчатая зубчатая коробка передач;
- Система контроля постоянной температуры шпинделя;
- Система автоматической смены инструмента с магазином на 12 позиций;
- Комплект держателей для инструмента: 2 расточных + 2 подрезных;
- Датчики линейных перемещений по осям X/Z;
- Система измерения Renishaw RP3;
- Система измерения Renishaw RMР60;
- Система автоматической смазки;
- Транспортер стружки цепного типа с тележкой;
- Сепаратор масла;
- Кондиционер электрошкафа;
- Гидравлическая система подъёма/опускания ползуна;
- Гидравлическая станция;
- Сигнальная лампа;
- Освещение рабочей зоны;
- Пульт ручного управления с маховичком;
- Трансформатор;
- Комплект выравнивающих опор и болтов;
- Комплект инструмента для обслуживания станка в ящике;
- Руководство по эксплуатации станка и ЧПУ.
