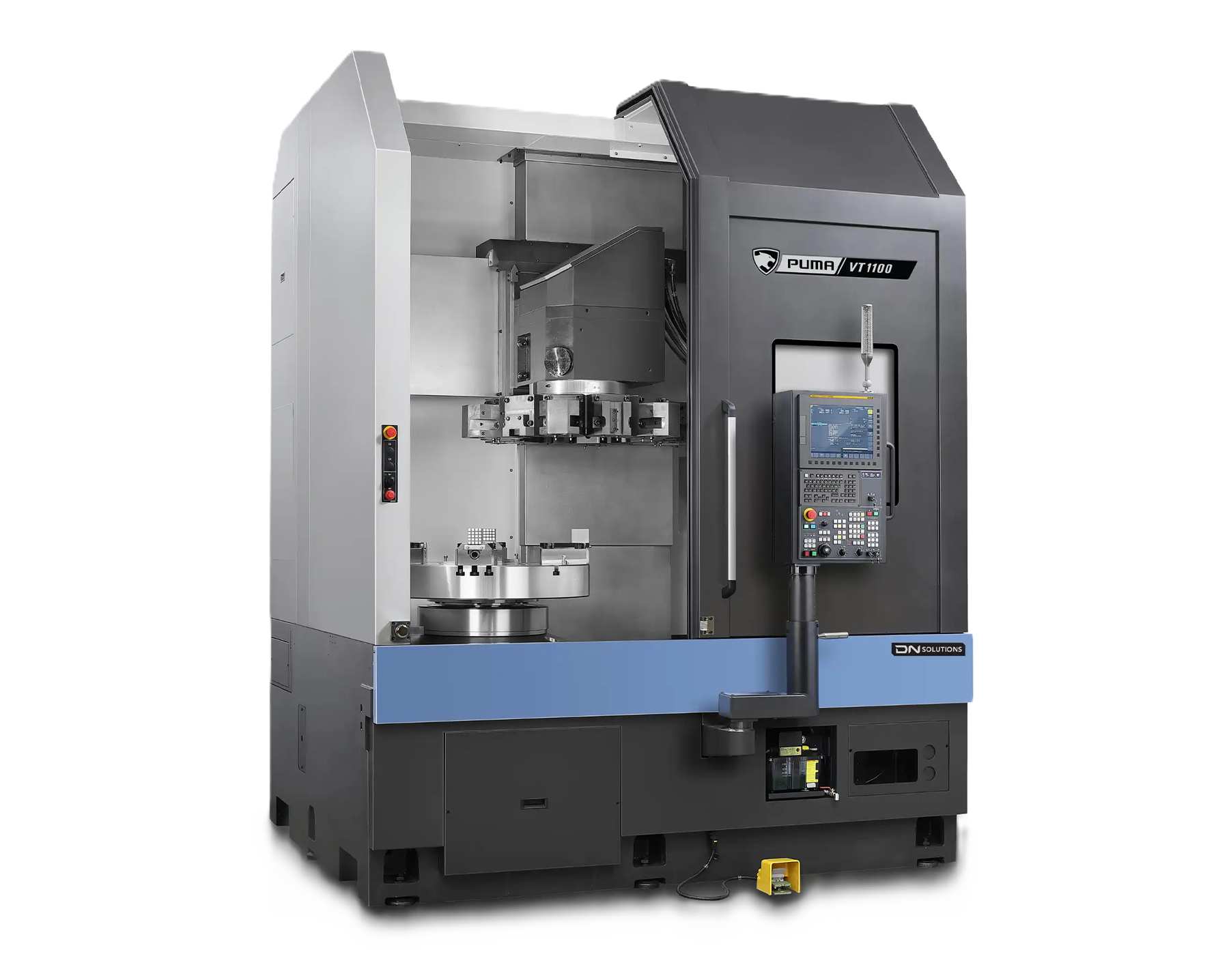

PUMA VT1100

ЗОНА ОБРАБОТКИ

Максимальный диаметр поворота над станиной

мм

1270

Максимальный диаметр поворота над суппортом

мм

1000

Рекомендуемый диаметр обработки

мм

800

Максимальный диаметр точения

мм

1100

Максимальная длина точения

мм

960

Максимально допустимы вес заготовки (включая патрон)

кг

2200

Расстояние от пола до патрона

мм

1394

ШПИНДЕЛЬ

Диаметр планшайбы (патрона)

мм

800 (32”)

Максимальная скорость вращения шпинделя

об/мин

850

Стандарт торца шпинделя

ISO

702-4-№15

Диаметр переднего подшипника

мм

240

Диаметр сквозного отверстия в шпинделе

мм

110

Мощность главного двигателя (S6 25% / S6 40% / S1 пост.)

кВт

65/55/45

Максимальный крутящий момент на шпинделе

Нм

7559

Тип двигателя

-

Ременная передача + коробка передач

ПЕРЕМЕЩЕНИЯ

Перемещение по осям X

мм

580

Перемещение по оси Z

мм

1000

ТОЧНОСТЬ

Точность позиционирования по осям X / Z

мм

0.015 / 0.025

Повторяемость позиционирования по осям X / Z

мм

±0.003 / ±0.005

ПОДАЧИ

Ускоренное перемещение по осям X / Z

м/мин

20 / 20

Мощность серводвигателей осей X / Z

кВт

4 / 6

РЕВОЛЬВЕРНАЯ ГОЛОВКА

Количество позиций

шт

12

Сечение державки зажимаемого инструмента

мм

32х32, Ø80

Время поворота на соседнюю позицию

сек.

2,2

Усилие зажима

кН

140,7

ГАБАРИТЫ И МАССА

Длина / Ширина / Высота

мм

2830 / 3305 / 4012

Масса станка

кг

22 000

Энергопотребление

кВА

89,39

Объем бака СОЖ

л

1000
