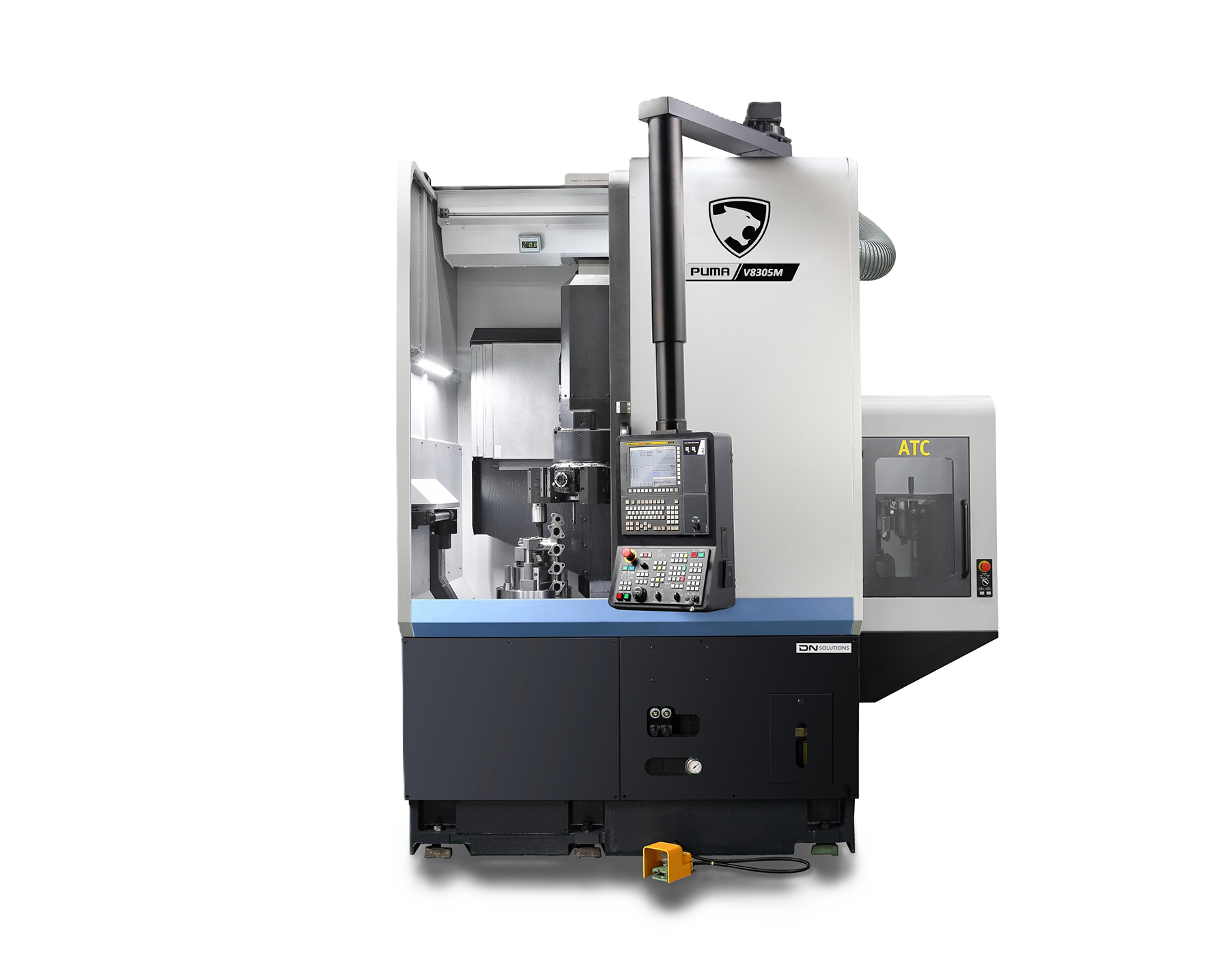

PUMA V8305M+ATC
Производитель:
DN Solutions
Описание конструкции
- Макс. длина обработки: 750 мм
- С фрезерной функцией
- Макс. Ø устанавливаемой заготовки над станиной/суппортом: 920/740 мм
- Перемещение по осям X/Z: 495/780 мм
- Система ЧПУ: Fanuc 0i
- Мощность двигателя: 30/22 кВт
- Патрон: Ø380 мм
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Максимальный диаметр поворота над станиной |
мм |
920 |
|
Максимальный диаметр поворота над суппортом |
мм |
740 |
|
Рекомендуемый диаметр обработки |
мм |
610 |
|
Максимальный диаметр точения |
мм |
900 |
|
Максимальная высота точения |
мм |
750 |
|
ШПИНДЕЛЬ |
|
|
|
Диаметр планшайбы (патрона) |
мм |
380 (15”) |
|
Максимальная скорость вращения шпинделя |
об/мин |
2000 |
|
Мощность главного двигателя (30 мин./S1) |
кВт |
30/22 |
|
Стандарт торца шпинделя |
- |
A2-11 |
|
Диаметр переднего подшипника |
мм |
160 |
|
Диаметр сквозного отверстия в шпинделе |
мм |
90 |
|
Минимальная индексация оси C |
град. |
0,001° |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
Перемещение по оси X |
мм |
495 |
|
Перемещение по оси Z |
мм |
780 |
|
Ускоренное перемещение по оси X |
м/мин |
20 |
|
Ускоренное перемещение по оси Z |
м/мин |
20 |
|
Мощность серводвигателей осей X/Z |
кВт |
3/7 |
|
РЕВОЛЬВЕРНАЯ ГОЛОВКА |
|
|
|
Количество позиций |
шт |
12 |
|
Тип инструментального диска |
- |
BMT75P |
|
Сечение державки зажимаемого инструмента |
мм |
25х25, Ø860 |
|
Время поворота на соседнюю позицию |
сек. |
2,2 |
|
Мощность двигателя приводного инструмента |
кВт |
7,5 |
|
ГАБАРИТЫ И МАССА |
|
|
|
Длина |
мм |
2005 |
|
Ширина |
мм |
2715 |
|
Высота |
мм |
3636 |
|
Масса станка |
кг |
9 500 |
|
Источник питания |
кВА |
50 |
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc 0i;
- Гидравлический патрон 15”;
- Гидравлическая револьверная головка с приводным инструментом на 12 позиций;
- Транспортер для отвода стружки с тележкой;
- Освещение рабочей зоны;
- Гидравлическая станция;
- Устройство подачи СОЖ;
- Полная защита рабочей зоны;
- Система автоматической смазки;
- Комплект выравнивающих опор для установки;
- Комплект инструмента для обслуживания станка;
- Руководство по эксплуатации станка.
