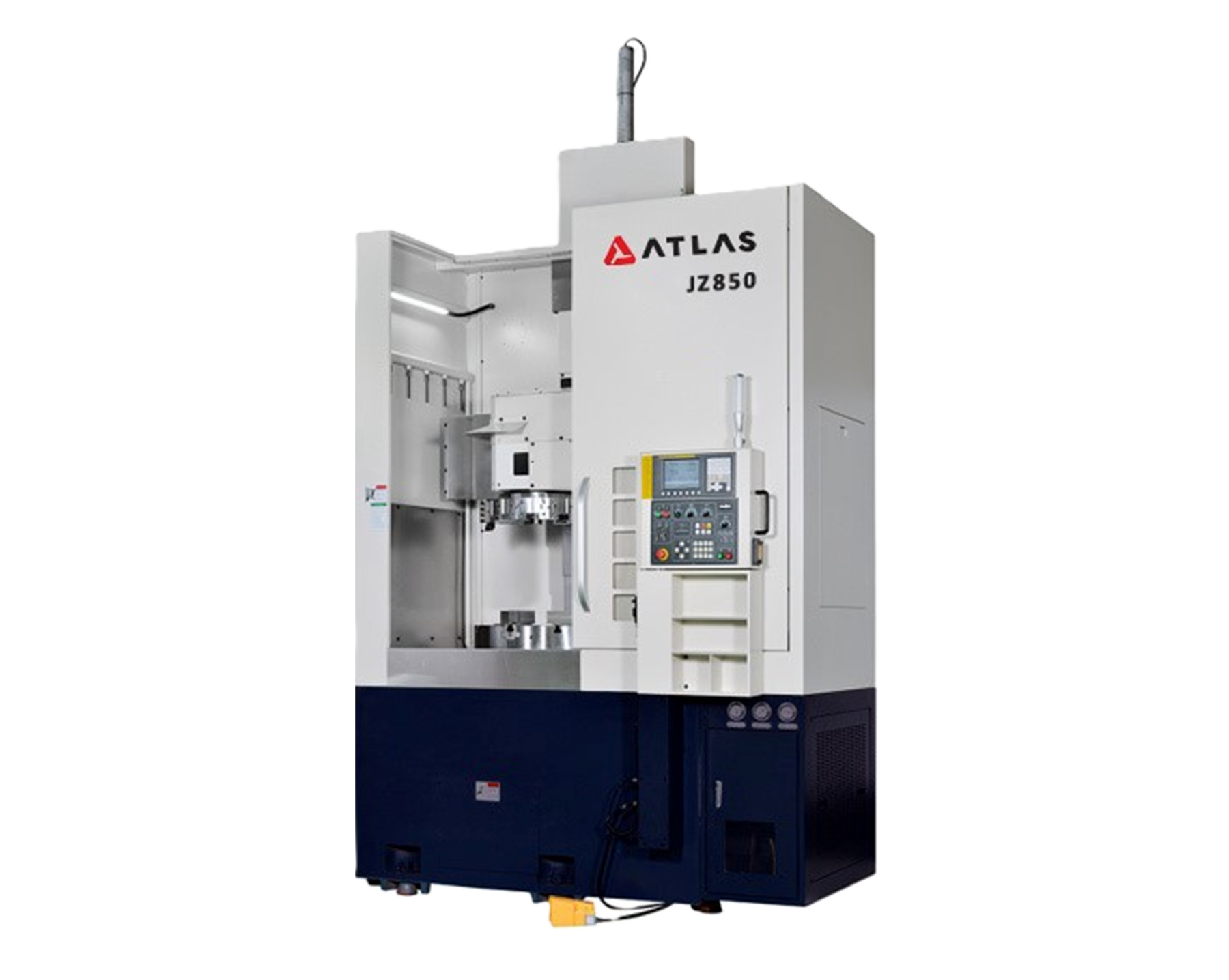

JZ850
Производитель:
Atlas
Описание конструкции
- Патрон: Ø457 мм
- Макс. габариты заготовки: 850х800 мм
- Перемещение X/Z: 460/815 мм
- Система ЧПУ: Fanuc 0i-TF Plus
- Главный двигатель: 18,5/22 кВт
Основные характеристики
|
ЗОНА ОБРАБОТКИ |
|
|
|
Наибольший диаметр поворота |
мм |
920 |
|
Наибольший диаметр точения |
мм |
850 |
|
Максимальная высота точения |
мм |
800 |
|
ГЛАВНЫЙ ШПИНДЕЛЬ |
|
|
|
Скорость вращения шпинделя в первом диапазоне |
об/мин |
20~340 |
|
Скорость вращения шпинделя во втором диапазоне |
об/мин |
340~1500 |
|
Диаметр гидравлического патрона |
мм |
Ø457 |
|
Диаметр переднего подшипника |
мм |
200 |
|
Максимальный вес заготовки |
кг |
1800 |
|
Мощность главного двигателя (Fanuc) |
кВт |
18,5/22 |
|
Максимальный крутящий момент |
Нм |
3663 |
|
Присоединительный конец шпинделя |
- |
А2-11 |
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
Перемещение по оси X |
мм |
460 |
|
Перемещение по оси Z |
мм |
815 |
|
ПОДАЧИ |
|
|
|
Скорость быстрых перемещений по оси X |
м/мин |
20 |
|
Скорость быстрых перемещений по оси Z |
м/мин |
20 |
|
Мощность двигателей перемещений по осям Х/Z |
кВт |
4/4 |
|
Точность позиционирования по осям Х/Z |
мм |
±0,01/500 |
|
Повторяемость позиционирования по осям Х/Z |
мм |
±0,005 |
|
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН |
|
|
|
Тип магазина |
- |
горизонтальный |
|
Количество позиций магазина |
шт. |
10 |
|
Сечение инструмента |
мм |
32х32 |
|
Диаметр расточного инструмента |
мм |
50 |
|
Двигатель насоса подачи СОЖ |
кВт |
1,5 |
|
ГАБАРИТЫ, МАССА И ЭНЕРГОПОТРЕБЛЕНИЕ |
|
|
|
Длина |
мм |
4350 |
|
Ширина |
мм |
2350 |
|
Высота |
мм |
4450 |
|
Масса станка |
кг |
16 500 |
|
Потребляемая мощность |
кВт |
40 |
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc 0i-TF Plus с монитором 10,4” LCD;
- Главный двигатель мощностью 18,5/22 кВт;
- 2х-ступенчатая зубчатая коробка передач;
- Гидравлический трехкулачковый патрон диаметром 457 мм;
- Полностью закрытая зона обработки;
- Система автоматической смены инструмента с магазином на 10 позиций;
- Комплект держателей для инструмента: 2 расточных + 2 подрезных;
- Система автоматической смазки;
- Система подачи СОЖ;
- Транспортер стружки цепного типа с тележкой;
- Теплообменник электрошкафа;
- Гидравлическая система подъёма/опускания ползуна;
- Гидравлическая станция;
- Сигнальная лампа;
- Освещение рабочей зоны;
- Пульт ручного управления с маховичком;
- Трансформатор;
- Комплект выравнивающих опор и болтов;
- Комплект инструмента для обслуживания станка в ящике;
- Руководство по эксплуатации станка и ЧПУ.
