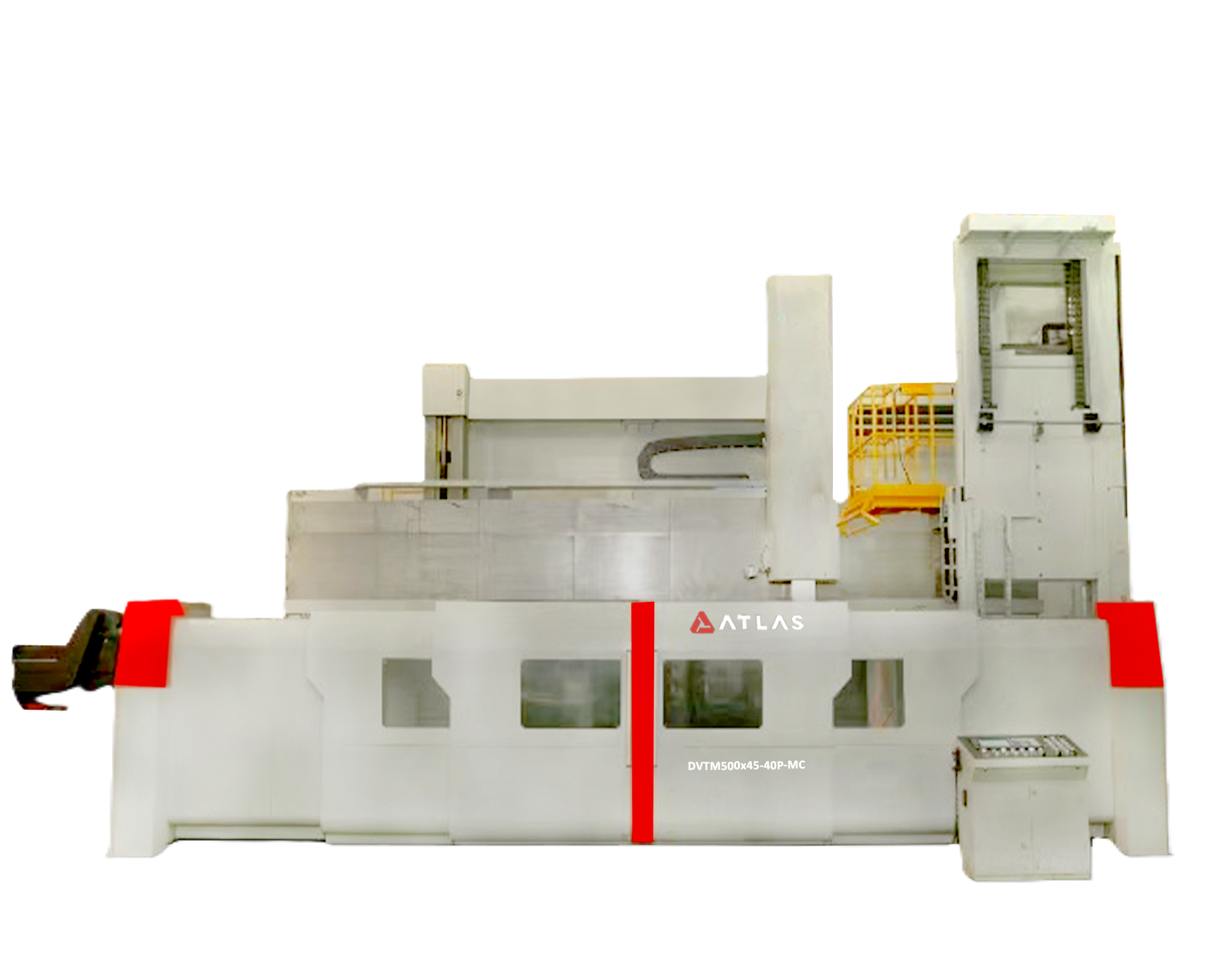

DVTM500x45-40P-MC

ЗОНА ОБРАБОТКИ

Наибольший диаметр обрабатываемой заготовки

мм

5 000

Наибольшая высота обрабатываемой заготовки

мм

4 500

Наибольшая масса заготовки

кг

40 000

ПЛАНШАЙБА

Индексация стола

об/мин

0,001-1

Максимальная скорость вращения планшайбы

об/мин

60

Диаметр планшайбы

мм

4 500

Наибольший крутящий момент на планшайбе

Нм

150 000

Мощность главного двигателя

кВт

2х57

СУППОРТ

Горизонтальное перемещение суппорта

мм

-50 ~ 2 765

Вертикальное перемещение суппорта

мм

2 500

ПОДАЧИ

Диапазон подач суппорта

мм/мин

0.1-1000

Скорость быстрых перемещений суппорта

мм/мин

4 000

Сечение ползуна

мм

320х320

Наибольшее усилие резания на суппорте

кН

63

Сечение инструмента

мм

40х40

Мощность главного двигателя

кВт

2х57

ТРАВЕРСА

Вертикальное перемещение

мм

4 000

Скорость перемещения

мм/мин

300

Мощность двигателя

кВт

18,5

ФРЕЗЕРНЫЙ ШПИНДЕЛЬ

Мощность фрезерного шпинделя

кВт

31

Скорость вращения фрезерного шпинделя

об/мин

10 - 2 000

Хвостовик

-

ВТ50

Крутящий момент

Нм

1 000

АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА

Количество позиций магазина

шт

30

Стандарт инструментальной оправки

-

ВТ50

Максимальный вес инструмента

кг

50

Максимальная масса инструмента в магазине

кг

800

Максимальная длина инструмента

мм

400

Время смены инструмента на соседнюю позицию

с

55

ТОЧНОСТЬ

Плоскостность планшайбы (на диаметре до 1000 мм)

мм

0,03

Плоскостность планшайбы (на диаметре до 4500 мм)

мм

0,065

Радиальное биение поверхности планшайбы

мм

0,025

Торцевое биение поверхности планшайбы

мм

0,025

Точность позиционирования суппорта

мм

0,025/1000

Повторяемость позиционирования суппорта

мм

0,012

Точность позиционирования по оси С

мм

8”

Повторяемость позиционирования по оси С

мм

6”

ГАБАРИТЫ

Длина

мм

16 000

Ширина

мм

7 000

Высота

мм

14 000

Объём бака СОЖ

л

3 000
