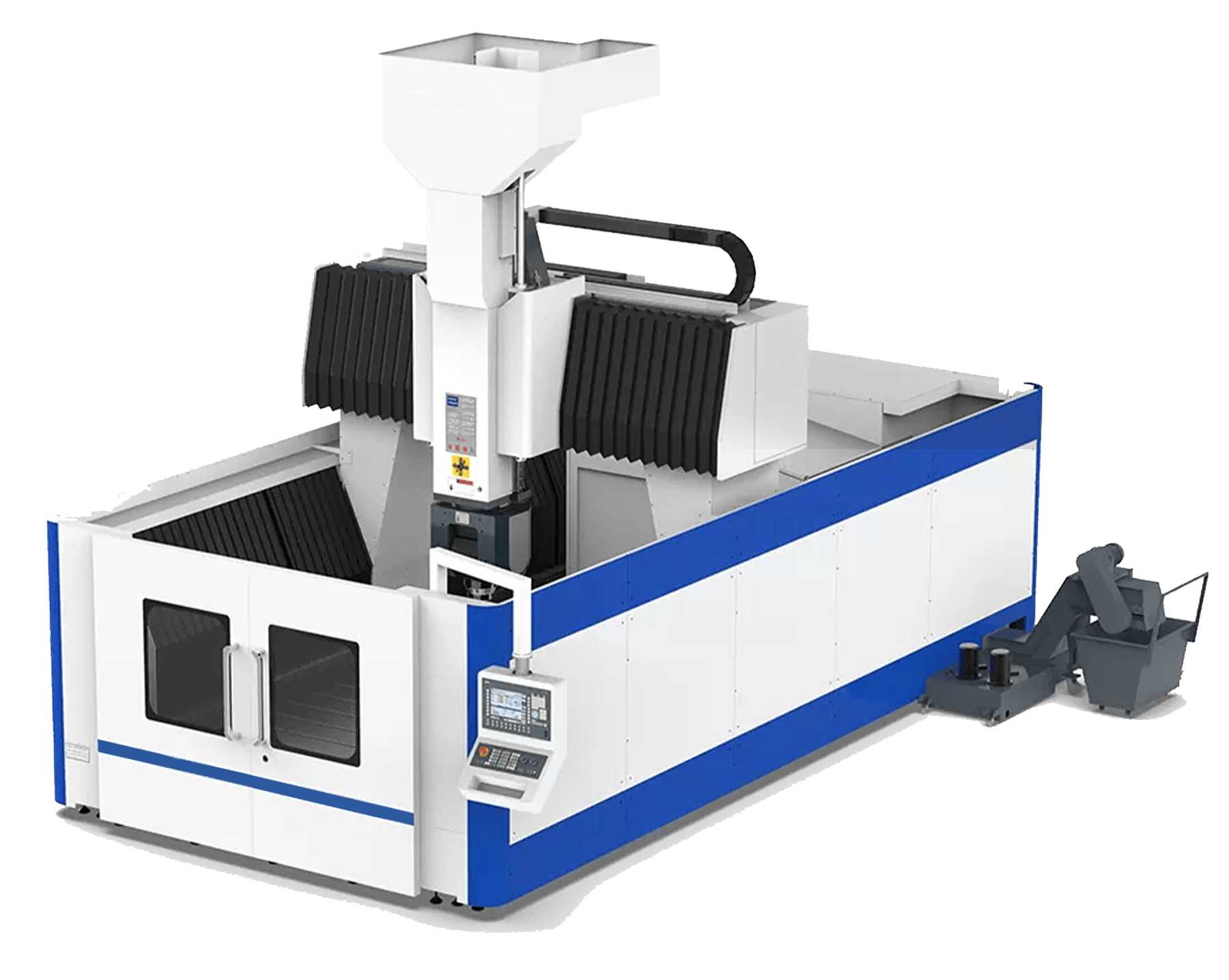

PHD-2560

Продольно-фрезерные обрабатывающие центры

PHD-2560

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

3-х координатный высокоскоростной продольно-фрезерный обрабатывающий центр портального типа разработан по ведущим образцам международного станкостроения и по международным стандартам, с учетом потребностей в производстве деталей автомобильного, кораблестроительного, авиакосмического, инструментального и общемашиностроительного назначения.
Станок имеет продольную конструкцию с фиксированным рабочим столом, трехосевой кинематикой, имеет высокую статическую и динамическую жесткость. Выбранная приводная система имеет высокую точность, надежность и скорость срабатывания.
Основное применение – фрезерование, сверление, растачивание, нарезание резьб в деталях сложной формы из различных сталей и сплавов.
Шпиндель изготовлен известным международным производителем. Шпиндель выполнен из хром-никелевой стали и установлен в керамических подшипниках. Скорость и направление вращения управляется системой ЧПУ.

Основные характеристики

РАБОЧАЯ ЗОНА
Перемещение по оси X	мм	6000
Перемещение по оси Y	мм	2500
Перемещение по оси Z	мм	1000
Расстояние от торца шпинделя до стола	мм	220-1220
Расстояние между колоннами	мм	2500
РАБОЧИЙ СТОЛ
Длина рабочего стола	мм	6000
Ширина рабочего стола	мм	2500
Ширина Т-пазов х шаг	мм	28 х 250
Грузоподъемность стола	кг/м²	3000
ШПИНДЕЛЬ
Максимальная скорость вращения шпинделя	об/мин	6000
Мощность главного двигателя (S1/S6)	кВт	17/20.4
Максимальный момент (S1/S6)	Нм	648/775
Стандарт оправки	-	SK-50 DIN 69871
ПОДАЧИ
Максимальные рабочие подачи по осям X/Y/Z	м/мин	15/15/15
Быстрые подачи по осям X/Y/Z	м/мин	20/30/30
ТОЧНОСТЬ И ПОВТОРЯЕМОСТЬ ПОЗИЦИОНИРОВАНИЯ (VDI/DGQ 3441)
Точность позиционирования по осям X/Y/Z	мм	0,035/0,02/0,012
Повторяемость позиционирования по осям X/Y/Z	мм	0,02/0,015/0,008
СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА
Стандарт оправки	-	SK-50 DIN 69871
Количество позиций	шт.	32
Максимальная длина инструмента	мм	350
Максимальный диаметр инструмента	мм	125
Максимальный диаметр инструмента при свободных соседних позициях	мм	200
Максимальная масса инструмента	кг	20
ИСТОЧНИКИ
Давление источника воздуха	бар	5,5
Расход воздуха	л/мин.	1000
Источник электрической энергии	кВт	120
СИСТЕМА ПОДАЧИ СОЖ
Объём бака для СОЖ	л	800
Давление наружной подачи СОЖ	бар	2
Давление внутренней подачи СОЖ	бар	20
ГАБАРИТНЫЕ РАЗМЕРЫ
Длина	мм	8800
Ширина	мм	5500
Высота	мм	4500
Масса	кг	32000

Комплектация станка

Комплектация:

Система ЧПУ Siemens 828D;
Сервоприводы осей;
Ручной пульт управления с маховичком;
Система автоматической смены инструмента на 32 поз. SK-50;
Линейные направляющие по осям X, Y, Z;
ШВП по осям Y, Z;
Датчики линейных перемещений по осям X, Y, Z;
Система подачи СОЖ через шпиндель с давлением 20 бар с фильтром;
Сепаратор масла СОЖ;
Датчик измерения детали Renishaw;
Лазерный датчик измерения инструмента Renishaw;
Конвейер для отвода стружки и тележка для стружки;
Централизованная система автоматической смазки;
Сигнальная лампа;
Освещение рабочей зоны;
Электрический шкаф с кондиционером;
Гидравлическая станция;
Станция охлаждения шпинделя;
Защита рабочей зоны станка;
Пистолет подачи СОЖ;
Пистолет подачи воздуха;
Раздвижная дверь для загрузки заготовки с функцией блокировки;
Комплект выравнивающих опор;
Комплект инструмента для обслуживания;
Руководство пользователя.
