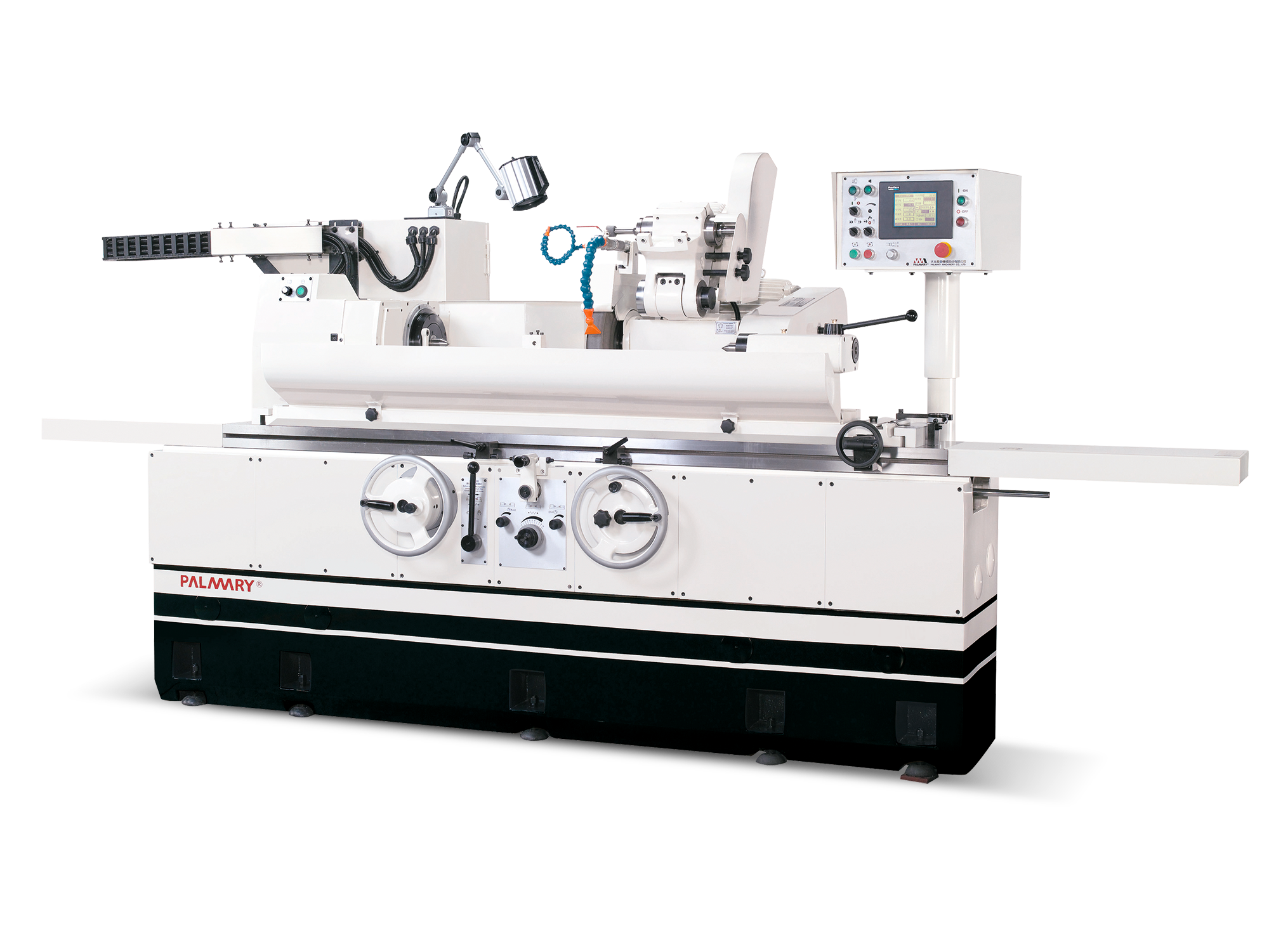

GU42х100NC

Производитель:

PALMARY Machinery

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация

Описание конструкции

Жёсткая конструкция станины - станина станка выполнена из качественного чугуна “Механит”, с последующей термообработкой и отпуском.
Направляющие обработаны ТВЧ и отшлифованы. Достигается максимальная стабильность материала, обеспечивающая отсутствие деформаций и высокую износостойкость.
Устойчивая и жёсткая шпиндельная бабка - шпиндель вращается в высокоточных подшипниках, обеспечивающих максимально стабильную работу вала. Конструкция гарантирует выдающуюся точность шлифования наружного диаметра, внутреннего диаметра (опция) и торца.
Специальный гидростатический подшипник - шпиндель шлифовального круга вращается в специальном гидростатическом подшипнике, идеально подходящим для точного шлифования. К характеристикам подшипника относятся высокая скорость, отсутствие трения между металлами, отсутствие выработки тепла, отсутствие деформации, сверхвысокая точность и длительный срок службы.
Высокоточная шлифовальная бабка - шпиндель шлифовального круга выполнен методом высокоточной механической обработки из высококачественной легированной стали, подвергнут нормализации, закалке, цементации и холодной обработке, шлифовке и полировке. Твердость достигает 62 HRC. Обеспечены отсутствие деформаций, максимальная износостойкость и поддержание высокой точность на всём сроке службы.

Улучшенная гидростатическая система смазки - смазка направляющих скольжения стола и шлифовальной бабки происходит с помощью автоматической гидростатической системы. Она обеспечивает плавное перемещение по осям, повышает точность подачи и общую точность шлифования.
Различные методы шлифования - Станок позволяет выполнять шлифование различными методами: врезное, проходное, торцевое, конусное, внутреннее (опция), в зависимости от задач производства. Врезное шлифование позволяет получать точный наружный диаметр, подходит для малых серий. Торцевое шлифование позволяет выполнять шлифование наружного диаметра и подшлифовку торца одновременно.
Проходное шлифование выполняется при использовании автоматически переменной подачи в комбинации с гидравлическим приводом стола.
Шлифовка торца детали: снимите кожух шпиндельной бабки. Установите 3х- или 4х- кулачковый патрон. Смените позицию штифта на вращение патрона. Поверните бабку на 90° и шлифуйте торец.
Шлифование конуса: заготовка устанавливается в центрах или в патроне, стол и шлифовальная бабка поворачиваются на требуемый угол.
Для внутреннего шлифования применяется специальное приспособление (опция). Шпиндель приспособления выбирается исходя из требований к изделию (см. ниже).

Основные характеристики

ЗОНА ОБРАБОТКИ
Расстояние между центрами	мм	1000
Макс. диаметр устанавливаемой заготовки	мм	420
Макс. диаметр наружного шлифования	мм	400
Макс. грузоподъемность центров	кг	150
ШЛИФОВАЛЬНАЯ БАБКА
Ручное перемещение	мм	160
Быстрый автоматический ход	мм	40
Минимально задаваемое перемещение	мм	0,001
Перемещение на один оборот маховичка (цена деления)	мм	2 (0,005)
Размеры шлифовального круга	мм	355 х 50 х 127
Скорость вращения шлифовального круга	м/сек	30
Частота вращения шпинделя	об/мин	1783/1940
ПЕРЕДНЯЯ БАБКА (ИЗДЕЛИЯ)
Скорость вращения передней бабки	об/мин	10~300
Конус центра передней и задней бабки	-	Морзе 4
Угол поворота передней бабки	град	120° (+90°, -30°)
Максимальная грузоподъемность шпинделя (включая держатель инструмента)	кг	35 (макс. длина 150 мм)
ЗАДНЯЯ БАБКА
Стандарт конуса задней бабки	-	Морзе 4
Ход задней бабки	мм	25
СТОЛ
Угол поворота стола	град	-3°~8°
Скорость перемещения	мм/мин	50/4000
Подача на один оборот маховичка (2-ступ.)	мм	20 (2)
МОЩНОСТЬ ДВИГАТЕЛЕЙ
Шпиндель шлифовального круга	кВт	3.75
Шпиндель бабки изделия	кВт	1.3
Гидравлический насос	кВт	0.37
Насос смазки шлифовального круга	кВт	0.18
Насос системы подачи СОЖ	кВт	0.18
Шпиндель для внутреннего шлифования	кВт	0.75
ЁМКОСТЬ БАКОВ
Бак смазки шлифовального шпинделя	л	12
Гидравлический бак	л	65
Бак СОЖ	л	100
МАССА
Масса станка	кг	3400

Комплектация

Шлифовальный круг с фланцем – 1 к-т;
Держатель правильного инструмента (установлен на столе);
Комплект центров (2 центра);
УЦИ на 2 оси;
Система подачи СОЖ;
Магнитный сепаратор СОЖ с бумажным фильтром, производительностью 80л/мин;
Бумажный фильтр ;
Оправка для внутреннего шлифования (15000 об/мин; 1 держатель алмазного инструмента для правки круга);
Набор поводков из 6 шт;
Двухопорный люнет (ø10-130 мм);
Регулируемый 3-х кулачковый патрон 7”;
Гидравлическая система;
Электрическая система;
Освещение рабочей зоны;
Инструмент для обслуживания станка;
Комплект болтов и опор для установки;
Руководство по эксплуатации станка на русском языке.
