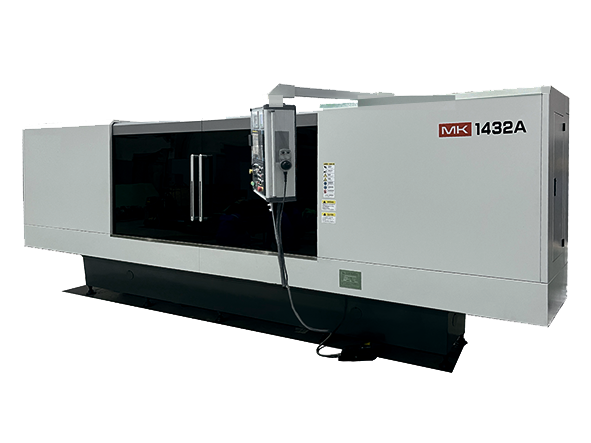

MK1432x1500

Для поиска необходимо ввести не менее 3х символов

MK1432x1500

Производитель:

Bison

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация

Описание конструкции

Массивная конструкция станка комбинируется с объёмной термической обработкой компонентов и является определяющим фактором, обеспечивающим длительную точность обработки. Шлифовальный станок с ЧПУ изготовлен в соответствии с новейшей дизайнерской концепцией и подвергнут всесторонней термической обработке. Это гарантирует поддержание точности год за годом постоянной эксплуатации.
Несущие элементы станка изготовлены из высококачественного чугуна, подвергнуты термообработке и последующей стабилизации размеров.
Низкий центр тяжести станины многократно повышает устойчивость станка.
Станина выплавлена со специальным образом расположенными рёбрами жёсткости.
Эргономичный дизайн обеспечивает оператору удобное обслуживание станка.
Направляющие скольжения отшлифованы с высокой точностью Жёсткая шпиндельная бабка включает в себя высокоточные подшипники, обеспечивающие максимальную стабильность работы шпинделя. Она гарантирует выдающуюся точность шлифования внутренних и наружных диаметров, а также торцевого шлифования.

Шпиндельная бабка круглошлифовального станка имеет в качестве привода серводвигатель, что позволяет получать переменную скорость вращения шпинделя.
Шпиндельная бабка поворачивается в позитивном направлении на 90°.
Поскольку шлифовальный круг перемещается вперед-назад по прямой линии, даже при угловом типе, то продольную позицию круги и заготовки можно легко проверить.
По оси Z можно установить линейный датчик перемещения, обеспечивающий высокую точность и повторяемость позиционирования (опция).
Автоматическое устройство балансировки круга (опция) позволяет автоматически балансировать шлифовальный круг в любое время. Рекомендуется применять совместно с устройством, устраняющим зазор (опция).
В качестве опции доступна гидравлическая задняя бабка – корпус бабки остаётся неподвижным и жёстко зафиксированным, а пиноль выдвигается за счёт гидравлической системы, что позволяет быстрее устанавливать и снимать заготовку.

Основные характеристики

ЗОНА ОБРАБОТКИ
Диаметр наружного шлифования	мм	8-320
Диаметр внутреннего шлифования	мм	20-100
Расстояние между центрами	мм		1500
Максимальная длина наружного шлифования	мм	1500
Максимальная глубина внутреннего шлифования	мм	200
Максимальная масса заготовки (в центрах)	кг	150
ШЛИФОВАЛЬНАЯ БАБКА
Линейная скорость	м/сек	35
Размеры шлифовального круга	мм	Ø400 х 50 х Ø203
Скорость холостой подачи	м/мин.	4
Минимальное задаваемое перемещение	мм	0,001
Подача при внутреннем шлифовании	-	ручная
СТОЛ
Скорость холостой подачи	м/мин.	4
Минимальное задаваемое перемещение	мм	0,001
Угол поворота стола	град		-2°~+2°
БАБКА ИЗДЕЛИЯ
Угол поворота	град.	0°~+90°
Скорость вращения шпинделя	об/мин	20~200
Конус центра	-	Морзе 5
Максимальная грузоподъемность в патроне	кг	15
ЗАДНЯЯ БАБКА
Выдвижение задней бабки	мм	30
Конус центра	-	Морзе 4
МОЩНОСТЬ ДВИГАТЕЛЕЙ
Шпиндель шлифовального круга	кВт	5.5
Шпиндель заготовки	кВт	1.1
Шпиндель устройства внутреннего шлифования (опция)	кВт	1.1
ОБЪЁМ БАКОВ
Бак СОЖ	л	250
МАССА
Масса станка	кг		6300

Комплектация

Система ЧПУ Fanuc 0i;
Система подачи СОЖ;
Гидравлическая система;
Шлифовальный круг фланцем;
Запасной фланец шлифовального круга;
Держатель инструмента для правки круга;
Устройство для внутреннего шлифования;
Устройство динамической балансировки шлифовального круга Marposs;
4-х кулачковая планшайба;
Упорный центр – 2 шт.;
Ограждение рабочей зоны;
Освещение рабочей зоны;
Инструмент для обслуживания станка;
Комплект болтов и опор для установки;
Руководство по эксплуатации.
