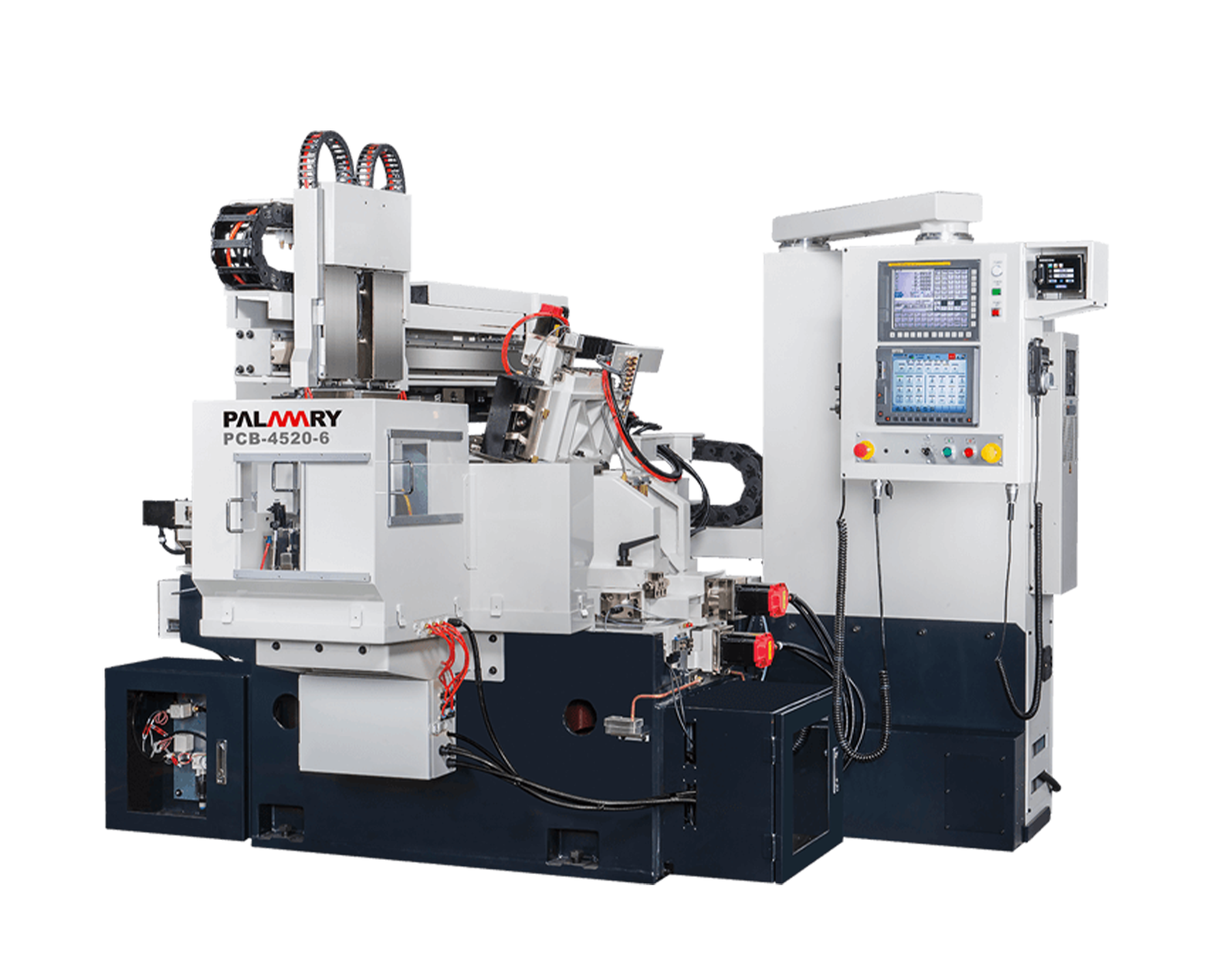

PCB-4520, PCB-4525
Производитель:
PALMARY Machinery
Описание конструкции
- Бесцентровые шлифовальные станки эффективно применяют при обработке деталей различного диаметра без ограничения длины, тонкостенных деталей, а также деталей, имеющих сложные наружные профили (поршень, кулак, иглы и т.д.).
- В условиях массового производства эти станки характеризуются высокой производительностью и точностью обработки.
- Бесцентровым шлифованием на проход обрабатывают заготовки цилиндрической формы, заготовки без центровочных отверстий, тонкостенные трубки с высокой производительностью и точностью.
- Бесцентровым врезным шлифованием обрабатывают детали с цилиндрической, конической, сферической и фасонной поверхностями, ступенчатые валики, заготовки для концевого режущего инструмента, детали с разобщенными поверхностями.
Основные характеристики
|
ШЛИФОВАЛЬНЫЙ КРУГ |
|
|
||
|
Диапазон стандартного шлифования |
мм |
Ø1~Ø80 |
||
|
Наружный диаметр шлифовального круга |
мм |
Ø455 |
||
|
Ширина шлифовального круга |
мм |
205 |
255 |
|
|
Посадочный диаметр шлифовального круга |
мм |
228,6 |
||
|
Двигатель шлифовального круга |
кВт |
11 |
||
|
Линейная скорость шлифования |
м/с |
45 |
||
|
Устройство для правки круга |
- |
карандашом (станд.) /роликом (опция) |
||
|
Метод смазки |
- |
смазка масляным туманом |
||
|
Мощность двигателя системы охлаждения |
кВт |
0,186 (круг) / 0,096 (устройство правки) |
||
|
ВЕДУЩИЙ КРУГ |
|
|
||
|
Скорость вращения ведущего круга (бесступенчатое регулирование) |
об/мин |
10~300 |
||
|
Наружный диаметр ведущего круга |
мм |
Ø260 |
||
|
Ширина ведущего круга |
мм |
205 |
255 |
|
|
Посадочный диаметр ведущего круга |
мм |
101,6 |
||
|
Серводвигатель ведущего круга (мощность) |
кВт |
2 |
||
|
Угол наклона ведущего круга |
град. |
+5° ~ -5° |
||
|
Угол разворота ведущего круга |
град. |
±0,5° |
||
|
Угол правки |
град. |
+5° ~ -5° |
||
|
Передняя и задняя микронастройка |
мм |
+3 ~ -3 |
||
|
Метод смазки ведущего круга |
- |
консистентная смазка |
||
|
НИЖНИЕ САЛАЗКИ |
|
|
||
|
Квадратные салазки |
- |
ШВП + редуктор |
||
|
ВЕРХНИЕ САЛАЗКИ |
|
|
||
|
Квадратные салазки |
- |
ШВП + редуктор |
||
|
СИСТЕМА ЧПУ |
|
|
||
|
Система ЧПУ |
- |
FANUC 0i-TF |
||
|
СИСТЕМА СМАЗКИ |
|
|
||
|
Тип системы смазки |
- |
автоматическая |
||
|
ОБЪЕМ БАКОВ |
|
|
||
|
Бак СОЖ |
л |
170 |
||
|
Система смазки шлифовального круга |
л |
1 |
||
|
Система смазки направляющих стола |
л |
4 |
||
|
МАССА И ГАБАРИТНЫЕ РАЗМЕРЫ СТАНКА |
|
|
||
|
Габаритные размеры |
мм |
2870 х 2453 х 2326 |
||
|
Вес |
кг |
3 800 |
||
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc;
- Ведущий круг и фланец;
- Шлифовальный круг и фланец;
- Опорный нож для врезного шлифования с твердосплавным лезвием;
- Опорный нож для сквозного шлифования с твердосплавным лезвием;
- Сервоприводы на выбранное количество осей;
- Система подачи СОЖ;
- Система смазки шпинделя;
- Алмазные карандаши для правки круга;
- Рабочее освещение;
- Инструмент для обслуживания;
- Руководство по эксплуатации станка на русском языке.
