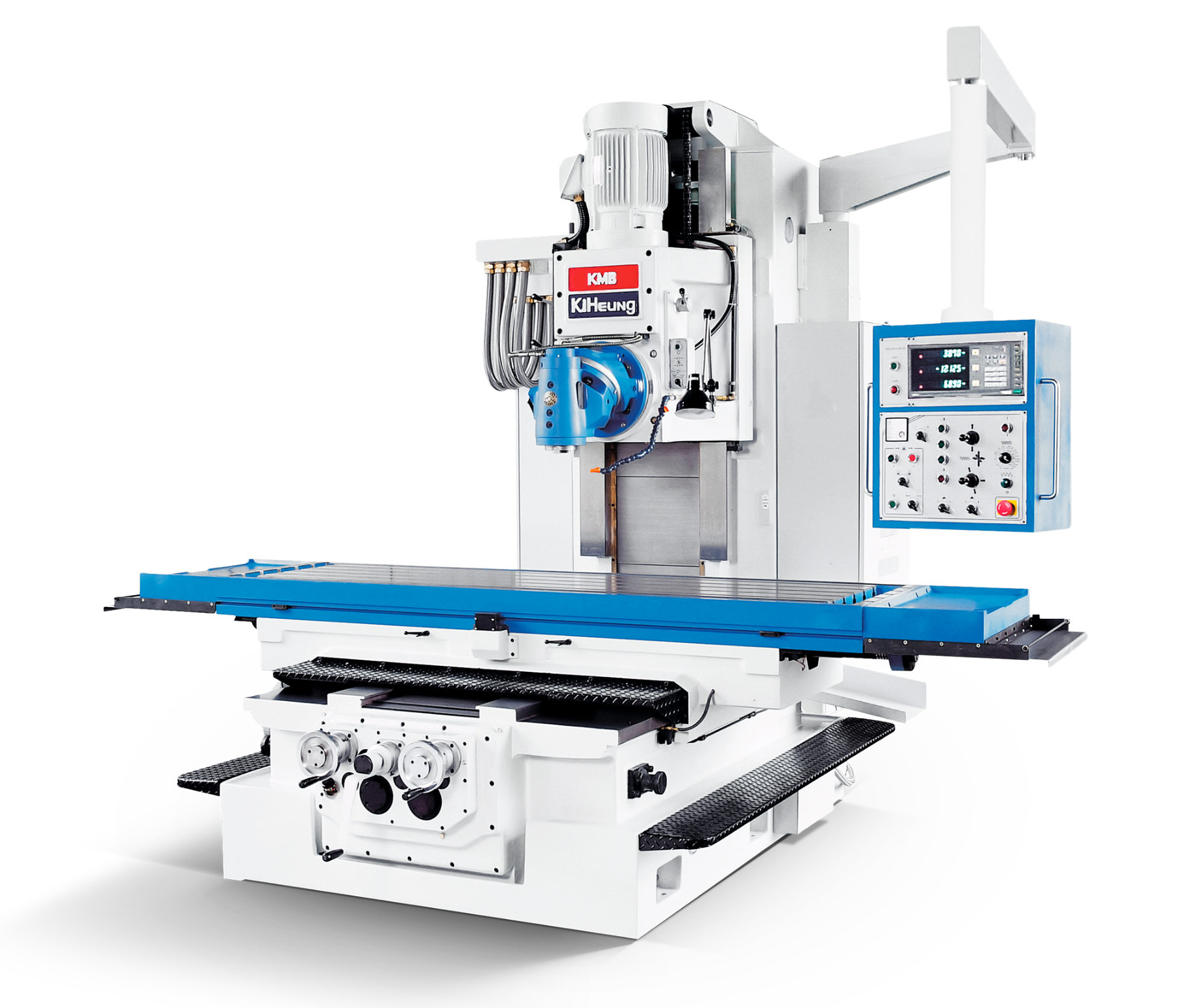

KMB-U5

Производитель:

Kiheung Machinery

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Вертикально-фрезерный станок c поворотной головой серии KMB, предназначен для выполнения всех видов фрезерных работ на деталях из черных и цветных металлов, в условиях единичного, мелкосерийного, серийного производства.
Станок имеет классическую конструкцию станины с крестообразным столом. Все элементы станины литые и выполнены из высококачественного чугуна, что обеспечивает высокие силовые и точностные характеристики оборудования.
Конус шпиндельного узла ISO50(DIN2080).
Двенадцати ступенчатая коробка скоростей обеспечивает высокий крутящий момент, с максимальной скоростью вращения шпинделя до 1720 об/мин, что совместно с коробчатыми направляющими по всем осям, обеспечивает максимальную жесткость при обработке.
Для перемещения по осям Х/Y/Z используется ШВП, приводимая в действие серводвигателем с приводом, что позволяет задавать произвольные подачи при обработке. Для обеспечения плавности хода и сохранения точностных характеристик станок оснащен системой автоматической смазки направляющих с устанавливаемым интервалом смазки.

Отличительной особенностью данной модели является ручная угловая голова, позволяющая выполнять как вертикальную и горизонтальную обработку, так и обработку под произвольными углами, что значительно расширяет возможности оборудования и уменьшает необходимое количество переустановок. Для обеспечения простоты смены инструмента голова оснащена гидравлической системой разжима/зажима инструмента.
Станок оснащен электронным выносным штурвалом с изменяемой дискретностью подачи. Такая возможность появилась за счет установленного на станке серводвигателя с приводом, что обеспечило максимальную простоту привязки и наладки оборудования. Совместно с линейными датчиками перемещения обеспечивается максимальная точность при обработке и наладке оборудования.
Для контроля перемещения и отслеживания текущих координат, станок оснащен устройством цифровой индикации УЦИ с линейными датчиками, что в сочетании с серводвигателем, ШВП и системой смазки, позволяет добиться высокой точности при обработке, привязке и позиционировании.

Основные характеристики

СТОЛ
Размер стола (Д х Ш)	мм	2000 х 530
Макс. допустимая нагрузка	кг	2000
Т-пазы (кол-во х ширина)	шт./мм	5 х 20
Расстояние между пазами	мм	80
Расстояние между столом и торцом шпинделя в вертикальном положении	мм	42~688
Расстояние между столом и осью вращения шпинделя в горизонтальном положении	мм	50~700
ПЕРЕМЕЩЕНИЯ
Продольное перемещение (ось X)	мм	1400
Поперечное перемещение (ось Y)	мм	600
Вертикальное перемещение (ось Z)	мм	650
ПОДАЧИ
Рабочие подачи по осям X, Y	мм/мин	2 000
Рабочая подача по оси Z	мм/мин	1 000
Ускоренные подачи по осям X, Y	м/мин	5
Вертикальная ускоренная подача	м/мин	2,5
ШПИНДЕЛЬ
Конус	-	ISO 50 (DIN2080)
Количество скоростей	шт.	12
Скорость вращения	об/мин	40~1720
Мощность главного двигателя	кВт	7.5
Двигатель гидравлического зажима инструмента	кВт	0.75
Расстояние между колонной и осью вращения шпинделя в вертикальном положении головы	мм	570
Расстояние между колонной и торцом шпинделя при горизонтальном положении головы	мм	580
ДВИГАТЕЛИ
Мощность двигателя подачи	кВт	3
Двигатель насоса подачи СОЖ	кВт	0,1
Двигатель гидравлического зажима	кВт	0,75
ГАБАРИТЫ (ЗАНИМАЕМАЯ ПЛОЩАДЬ) И МАССА
Длина	мм	4680
Ширина	мм	2680
Высота	мм	2775
Масса	кг	7000

Комплектация станка

Комплектация:

Устройство цифровой индикации с датчиками линейных перемещений для осей X, Y, Z;
Ручная поворотная фрезерная голова;
Частотно-регулируемый привод подач;
ШВП по осям X, Y, Z;
Автоподача по осям X и Y;
Автоцикл;
Гидравлический зажим/разжим инструмента;
Подвесная панель управления с электронным выносным штурвалом;
Лампа освещения рабочей зоны;
Телескопическая защита направляющих;
Система подачи СОЖ;
Набор инструментов и принадлежностей для обслуживания станка;
Руководство по эксплуатации станка на русском языке.
