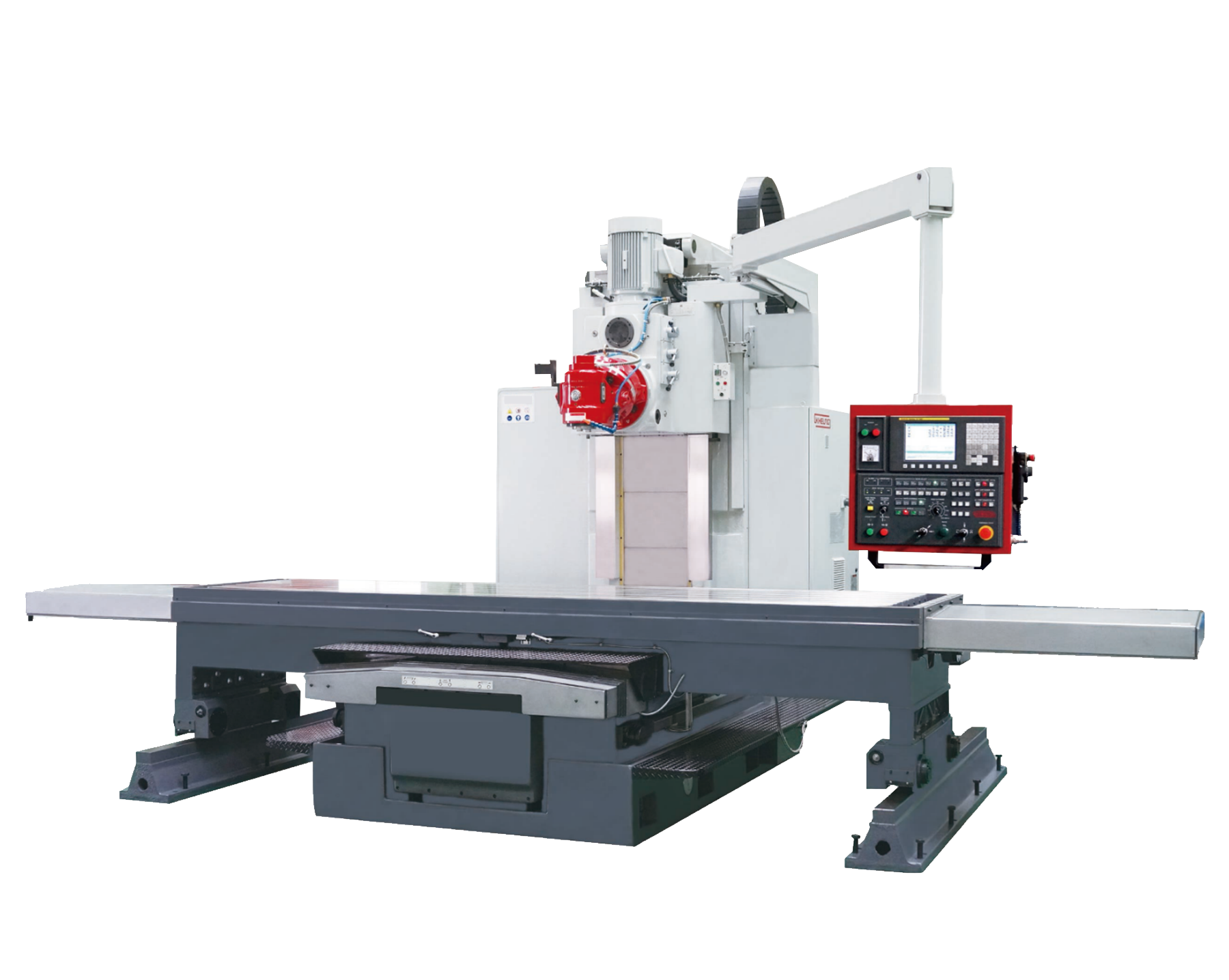

COMBi-U80N, COMBi-U100N

Производитель:

Kiheung Machinery

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Вертикально-фрезерный трехосевой станок с ЧПУ с направляющими скольжения и поворотной головой серии COMBi-U, разработан в качестве экономичного решения для единичного, мелкосерийного, серийного производств. Подходит для выполнения всех видов фрезерных работ на деталях из черных и цветных металлов.
Станок оснащен 12-ступенчатой коробкой скоростей с ручным переключением и раздельным перемещением по 3м осям, контролируемым ЧПУ.

Отличительной особенностью данной модели является ручная угловая голова, позволяющая выполнять как вертикальную и горизонтальную обработку, так и обработку под произвольными углами, что значительно расширяет возможности оборудования и уменьшает необходимое количество переустановок.
Простота эксплуатации и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.

Основные характеристики

СТОЛ
Длина стола	мм	2700	3300	3900
Ширина стола	мм	750	950
Максимальная грузоподъемность	кг	4000	5000
Т-пазы (кол-во х ширина)	шт./мм	5х22	6х22
Расстояние между пазами	мм	120
Расстояние между столом и торцом шпинделя в вертикальном положении	мм	-20~850	-20~900
ПЕРЕМЕЩЕНИЯ
Продольное перемещение (ось X)	мм	2000	2600	3200
Поперечное перемещение (ось Y)	мм	1000	1050
Вертикальное перемещение (ось Z)	мм	870	920
ПОДАЧИ
Рабочие подачи по осям X, Y, Z	мм/мин	4 000
Ускоренные подачи по осям X, Y, Z	м/мин	8
ШПИНДЕЛЬ
Конус	-	ISO 50
Количество скоростей	-	12
Скорость вращения	об/мин	40~1600
Мощность главного двигателя	кВт	15
Двигатель гидравлического зажима инструмента	кВт	0.75
Расстояние между колонной и осью вращения шпинделя в вертикальном положении головы	мм	900	950
Расстояние между колонной и торцом шпинделя при горизонтальном положении головы	мм	910	960
Двигатель насоса подачи СОЖ	Вт	180
Двигатель насоса смазки	кВт	0,1
ГАБАРИТЫ И МАССА
Длина	мм	5900	7800	9300
Ширина	мм	3750	4150
Высота	мм	3400	3450
Масса	кг	15 000	20 000	25000

Комплектация станка

Комплектация:

Система ЧПУ;
Датчики линейных перемещений для осей X, Y, Z;
Ручная поворотная фрезерная голова мод. М на 1600 об/мин.;
ШВП по осям X, Y, Z;
Приводы подач, управляемые ЧПУ;
Автоматический зажим/разжим инструмента;
Система подачи СОЖ в зону резания;
Система автоматической смазки ШВП и направляющих;
Подвесной пульт управления;
Лампа освещения рабочей зоны;
Ограждение рабочего стола с дверями;
Набор инструментов и принадлежностей для обслуживания станка;
Руководство по эксплуатации станка на русском языке.
