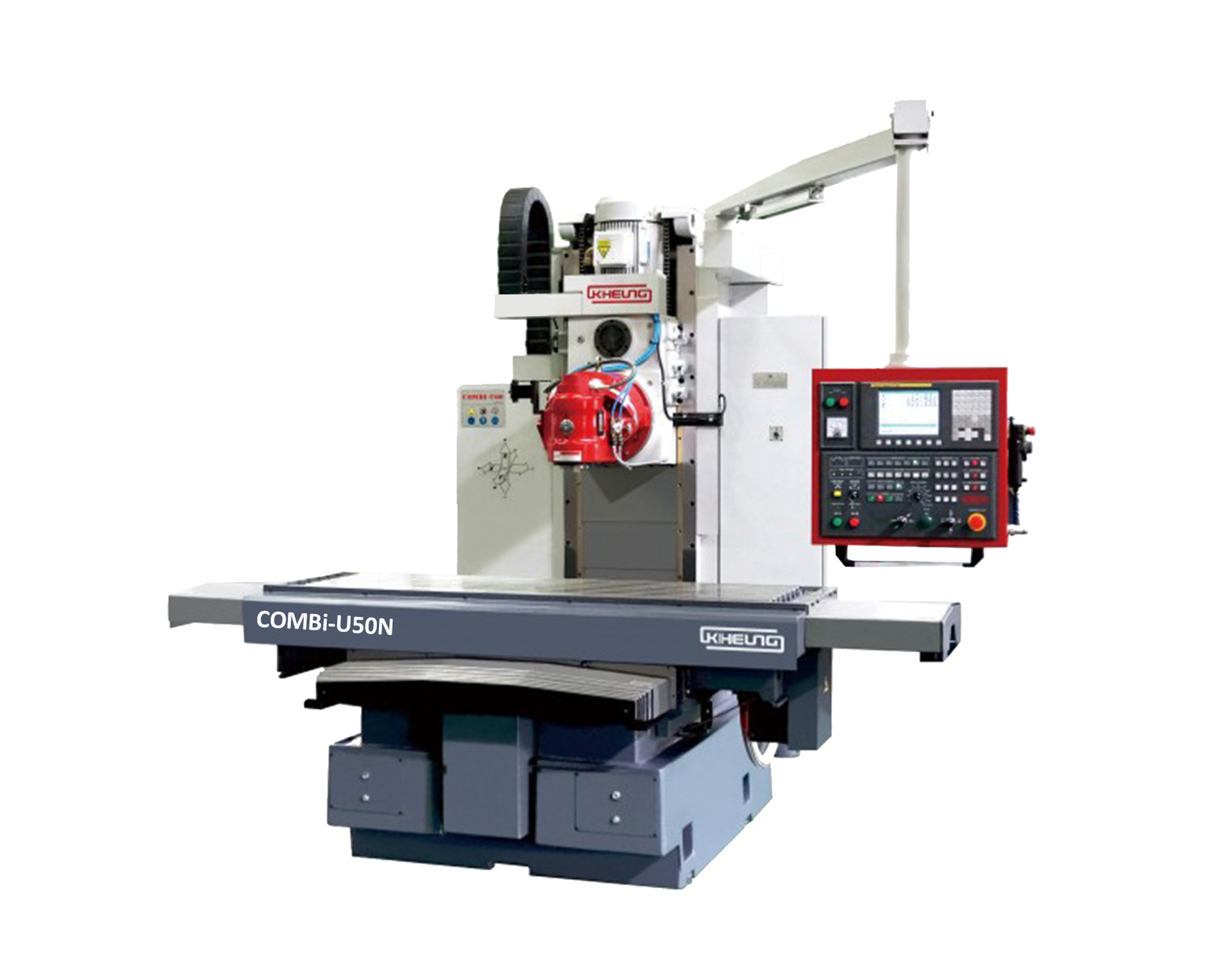

COMBi-U50 N

Производитель:

Kiheung Machinery

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Вертикально-фрезерный трехосевой станок с ЧПУ с направляющими скольжения и поворотной головой серии COMBi-U, разработан в качестве экономичного решения для единичного, мелкосерийного, серийного производств. Подходит для выполнения всех видов фрезерных работ на деталях из черных и цветных металлов.
Станок оснащен 12-ступенчатой коробкой скоростей с ручным переключением и раздельным перемещением по 3м осям, контролируемым ЧПУ. Оси оснащены датчиками линейных перемещений.

Отличительной особенностью данной модели является ручная угловая голова, позволяющая выполнять как вертикальную и горизонтальную обработку, так и обработку под произвольными углами, что значительно расширяет возможности оборудования и уменьшает необходимое количество переустановок.
Простота эксплуатации и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.

Основные характеристики

СТОЛ
Длина стола	мм	2000
Ширина стола	мм	530
Макс. допустимая нагрузка	кг	2000
Т-пазы (кол-во х ширина)	шт./мм	5 х 20
Расстояние между пазами	мм	80
Расстояние между столом и торцом шпинделя в вертикальном положении	мм	40~690
ПЕРЕМЕЩЕНИЯ
Продольное перемещение (ось X)	мм	1400
Поперечное перемещение (ось Y)	мм	600
Вертикальное перемещение (ось Z)	мм	650
ПОДАЧИ
Рабочие подачи по осям X, Y, Z	мм/мин	4000
Быстрые подачи по осям X, Y, Z	мм/мин	8000
Диаметры ШВП по осям X/Y/Z	мм	40
Датчики линейных перемещений по осям X/Y/Z	-	имеются
ШПИНДЕЛЬ
Конус шпинделя	-	DIN69872 50
Количество скоростей	шт.	12
Скорость вращения	об/мин	40~1600
Мощность главного двигателя	кВт	7,5
Двигатель гидравлического зажима инструмента	кВт	0.75
Расстояние между колонной и осью вращения шпинделя в вертикальном положении головы	мм	570
Расстояние между колонной и торцом шпинделя при горизонтальном положении головы	мм	580
Двигатель насоса подачи СОЖ	Вт	100
Двигатель насоса системы смазки	кВт	0,1
ГАБАРИТЫ И МАССА
Длина	мм	4660
Ширина	мм	2525
Высота	мм	2700
Масса	кг	6000

Комплектация станка

Комплектация:

Система ЧПУ Fanuc-0i M с монитором 10,4”;
Ручная поворотная фрезерная голова мод. М с максимальной скоростью вращения шпинделя 1600 об/мин.;
Главный двигатель мощностью 7.5 кВт, ступенчатое переключение скоростей;
ШВП по осям X, Y, Z;
Датчики линейных перемещений для осей X, Y, Z;
Приводы подач, управляемые ЧПУ;
Автоматический зажим/разжим инструмента;
Система подачи СОЖ в зону резания, мощность двигателя насоса 100 Вт;
Система автоматической смазки ШВП и направляющих;
Подвесной пульт управления с маховичком;
Лампа освещения рабочей зоны;
Ограждение рабочего стола;
Набор инструментов и принадлежностей для обслуживания станка;
Руководство по эксплуатации станка на русском языке.
