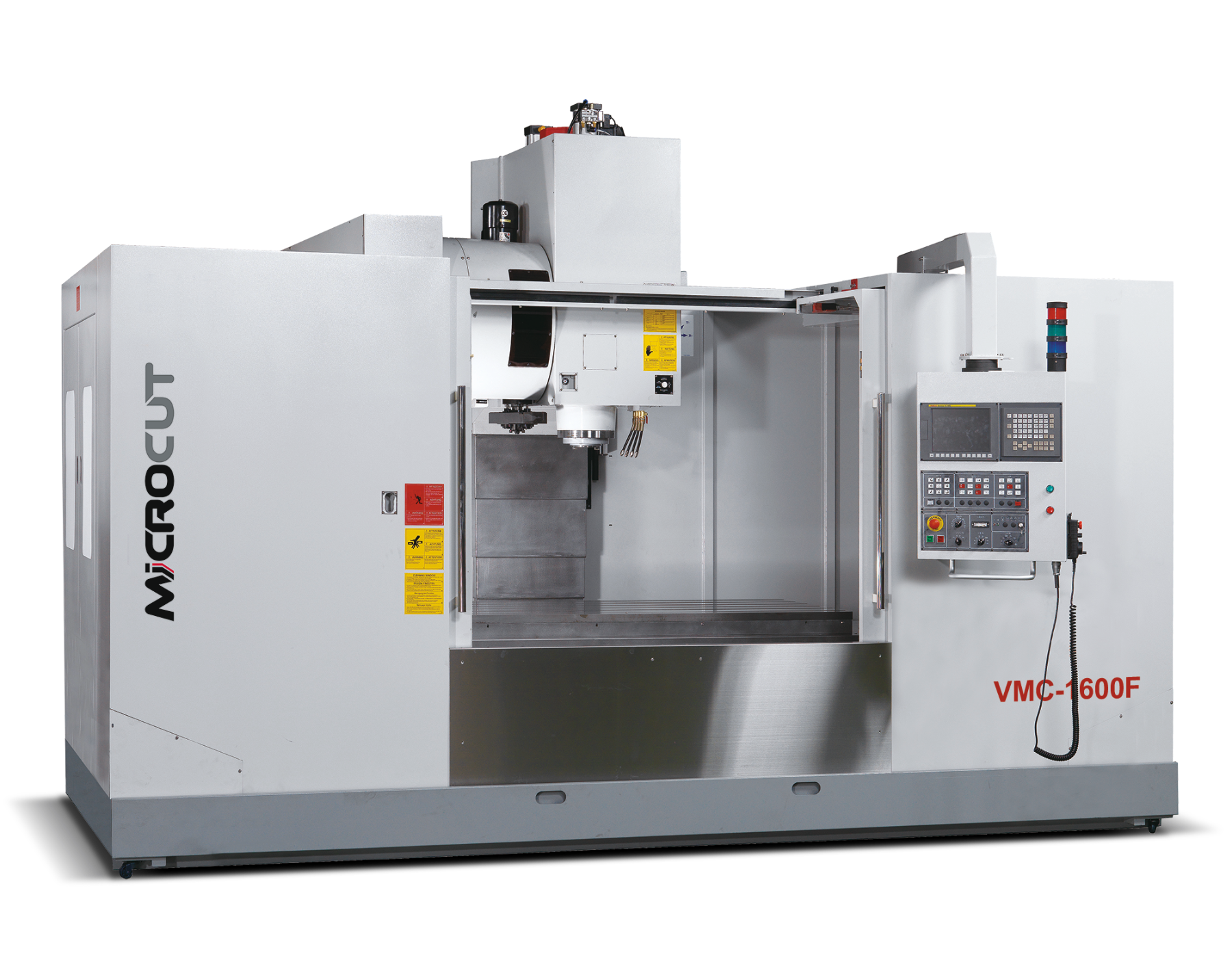

VMC-1600F

Производитель:

Buffalo Machinery

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Основные элементы конструкции станка выполнены из литого чугуна “Механит” и подвергнуты термической обработке для снятия внутренних напряжений.
Триангулированная станина с широкой базой выполнена с прямоугольными ребрами жесткости для увеличения грузоподъемности.
Колонна трапецеидальной формы гасит возникающие во время обработки вибрации. Усиленный суппорт и конструкция, обеспечивающая полную опору заготовки, дают возможность выполнять тяжелое резание.
Перемещение по всем осям выполняется по коробчатым направляющим скольжения, упрочненным и точно отшлифованным.
Направляющие скольжения обеспечивают высокую жесткость при обработке, что в сочетании с мощным шпиндельным узлом позволяет достичь высокой производительности.
Для обеспечения жесткости станки имеют 4 направляющих перемещения по оси «Y».
Перемещение шпинделя по оси Z уравновешивается пневматическим противовесом.

Шариковинтовые пары имеют двойное предварительное натяжение и опираются с двух сторон на радиально-упорные прецизионные подшипники.
Высокомоментные серводвигатели напрямую соединены с шариковинтовыми парами по всем осям, повышая точность позиционирования.
В базовой комплектации станок оснащен системой подачи СОЖ, обеспечивая эффективное охлаждение в зоне резания, что значительно повышает срок службы инструмента и снижает риск его поломки.
Станки оснащены шпинделем с максимальной частотой вращения до 6000 об/мин, конусом ISO50 и шестеренчатой коробкой скоростей для выполнения силовой обработки.
Инструментальный магазин типа «рука» на 24 позиции, размещенный на одной колонне вместе со шпинделем, обеспечивает минимальное время смены инструмента.

Основные характеристики

СТОЛ
Размер стола			мм	1800 x 800
Высота стола			мм	880
Максимальная допустимая нагрузка			кг	2000
Т- пазы (ширина/шаг/кол-во)			мм	18 х 135 х 6
ПЕРЕМЕЩЕНИЯ
Перемещение по оси X			мм	1600
Перемещение по оси Y			мм	800
Перемещение по оси Z			мм	710
Расстояние от оси вращения шпинделя до кожуха оси Z			мм	829
Расстояние от торца шпинделя до стола		ISO50	мм	130-840
ШПИНДЕЛЬ
Приводная система			-	ременная (с зубчатой коробкой скоростей)
Диапазоны вращения шпинделя			об/мин	6000
Мощность двигателя	Fanuc		кВт	18.5/22
Система масляного охлаждения			-	имеется
Конус шпинделя			-	ISO50
Количество позиций магазина			шт.	24
Тип инструментальной оправки			-	ВТ50
Стандарт штревеля (штревель в поставку не включен)			-	ВТ50
Макс. диаметр инструмента			мм	110
Макс. диаметр инструмента (с пустыми соседними ячейками)			мм	220
Макс. длина инструмента			мм	350
Макс. вес инструмента			кг	15
Макс. грузоподъемность магазина			кг	215
ПОДАЧИ
Рабочие подачи X, Y, Z			м/мин	10
Максимальная подача по осям X, Y, Z			м/мин	24
Шаг ШВП осей X, Y, Z			мм	12
Диаметр ШВП осей X, Y			мм	50
Диаметр ШВП оси Z			-	40
Тип трансмиссии			-	прямое соединение
Тип направляющих			-	коробчатые
Расстояние между направляющими Х			мм	90х40х600
Расстояние между направляющими Y			мм	90х40 внутр. 690, нар. 1450
Расстояние между направляющими Z			мм	90х40х80
ТОЧНОСТЬ
Точность позиционирования X, Y, Z			мм	0,01/300
Повторяемость X, Y, Z			мм	±0,01
ГАБАРИТЫ И МАССА
Длина без стружкосборника			мм	4 310
Длина со стружкосборником			мм	5 340
Ширина			мм	3 132
Высота			мм	3 025
Масса станка (ISO 50)			кг	11 000

Комплектация станка

Комплектация:

Система ЧПУ Fanuc 0i-MF PLUS с монитором 10.4”;
AICC 40 BLOCKS;
Шпиндель с конусом BT50, максимальная скорость вращения 6 000 об/мин.;
Мощность главного двигателя Fanuc 18.5/22 кВт;
Шпиндельная бабка с зубчатой коробкой передач и станцией масляного охлаждения;
Функция жесткого нарезания резьбы;
Переносной пульт с маховичком;
Коробчатые направляющие по всем осям;
Телескопическая защита направляющих по осям X, Y;
Система автоматической смены инструмента типа «рука» с магазином на 24 поз. BT50;
Система автоматической смазки;
Система подачи СОЖ;
Система смыва стружки “Wash down”;
Пистолет для подачи СОЖ;
Конвейер для удаления стружки с баком для стружки;
Кабинетная защита рабочей зоны с устройством блокировки;
Подготовка для установки 4й оси;
Освещение рабочей зоны;
Сигнальная лампа;
Теплообменник электрошкафа;
Трансформатор;
Комплект инструмента для обслуживания станка;
Комплект выравнивающих опор;
Руководство по эксплуатации станка на русском языке.
