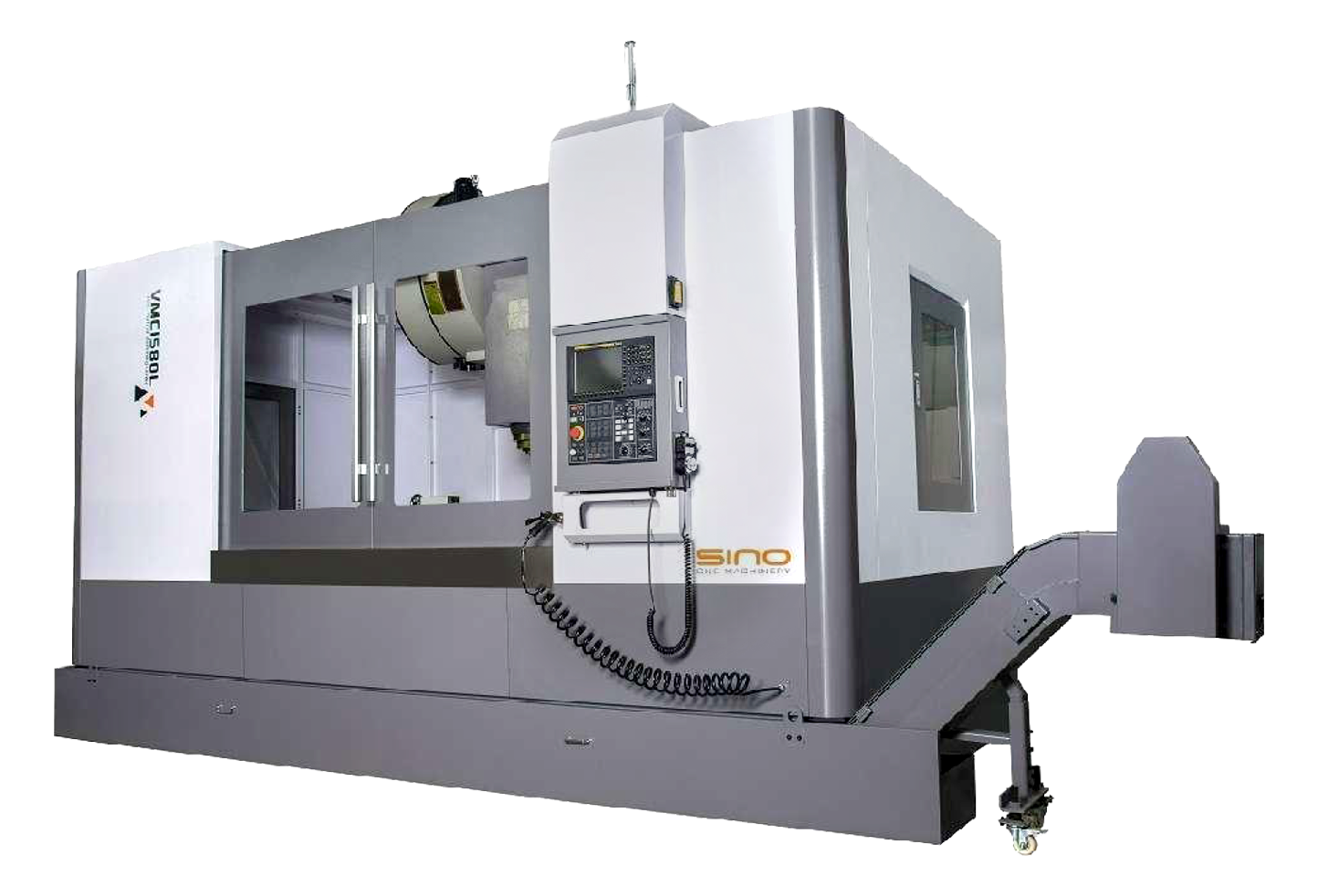

VMC-1580L
Описание конструкции
- Стол: 850х1700 мм
- Конус шпинделя: BT50
- Перемещения по осям X/Y/Z: 1550/850/850 мм
- Максимальная нагрузка на стол: 1600 кг
- Система ЧПУ: Fanuc 0iMF PLUS
- Шпиндель: 6000 об/мин
- Мощность главного двигателя: 18,5/22 кВт
- Магазин инструмента: 24 позиции
Основные характеристики
|
СТОЛ |
|
|
|
|
Размер стола |
мм |
850 x 1700 |
|
|
Максимально допустимая нагрузка на стол |
кг |
1600 |
|
|
Т- пазы (кол-во/ширина/шаг) |
мм |
5х18х125+2x18x100 |
|
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
|
Перемещение по оси X |
мм |
1550 |
|
|
Перемещение по оси Y |
мм |
850 |
|
|
Перемещение по оси Z |
мм |
850 |
|
|
Расстояние от оси вращения шпинделя до колонны |
мм |
935 |
|
|
Расстояние от торца шпинделя до стола |
мм |
120-970 |
|
|
ШПИНДЕЛЬ |
|
||
|
Диапазоны вращения шпинделя |
об/мин |
20-6000 |
|
|
Максимальная мощность двигателя S1/ 30 мин. |
|
кВт |
18.5/22 |
|
Конус шпинделя |
- |
BT50 |
|
|
Стандарт штревеля (штревель в поставку не входит) |
- |
P50T-1 |
|
|
Количество позиций магазина |
шт. |
24 |
|
|
Макс. диаметр инструмента |
мм |
110 |
|
|
Макс. длина инструмента |
мм |
300 |
|
|
Макс. вес инструмента |
кг |
15 |
|
|
ПОДАЧИ |
|
||
|
Скорость быстрой подачи по осям X/Y |
м/мин |
24/24 |
|
|
Скорость быстрой подачи по оси Z |
м/мин |
15 |
|
|
Скорость рабочих подач по осям X, Y, Z |
мм/мин |
8 000 |
|
|
ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ |
|
||
|
Расход насоса СОЖ |
л/мин |
40 |
|
|
Давление сжатого воздуха |
бар |
6-8 |
|
|
Требования к источнику питания |
- |
380В±10%, 50 Гц |
|
|
Температура окружающей среды |
град. |
10°-40°С |
|
|
Относительная влажность |
- |
20-80% |
|
|
ТОЧНОСТЬ |
|
|
|
|
Точность позиционирования X, Y, Z |
мм |
0,016 |
|
|
Повторяемость X, Y, Z |
мм |
0,008 |
|
|
ГАБАРИТЫ И МАССА |
|
|
|
|
Длина |
мм |
5600 |
|
|
Ширина |
мм |
3250 |
|
|
Высота |
мм |
3500 |
|
|
Масса станка (ISO 50) |
кг |
15 800 |
|
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc 0i-MF PLUS;
- Интерфейс для интернета;
- USB, CF - интерфейс;
- Функция жёсткого нарезания резьбы метчиком;
- Шпиндель с конусом BT50, максимальная скорость вращения 6 000 об/мин.;
- Зубчатая коробка передач шпиндельного узла со станцией охлаждения;
- Мощность главного двигателя Fanuc 18.5/22 кВт;
- ШВП осей X, Y, Z с размерами Ø50хP12;
- Функция М30, автоматическое отключение питания;
- Ручной пульт управления с маховичком;
- Роликовые линейные направляющие 45 мм по осям X/Y;
- Направляющие коробчатого типа по оси Z;
- Телескопическая защита направляющих X, Y, Z;
- Система автоматической смены инструмента с магазином на 24 поз. BT50;
- Система измерения инструмента Renishaw TS-27R;
- Система автоматической смазки;
- Система подачи СОЖ;
- Воздушная завеса шпинделя;
- Пистолет для подачи СОЖ;
- Конвейер для удаления стружки;
- Сепаратор масла;
- Полностью закрытая рабочая зона;
- Освещение рабочей зоны;
- Сигнальная лампа;
- Кондиционер электрошкафа;
- Подготовка для подключения 4й оси (только проводка);
- Трансформатор;
- Комплект инструмента для обслуживания станка;
- Комплект выравнивающих опор;
- Руководство по эксплуатации станка.
