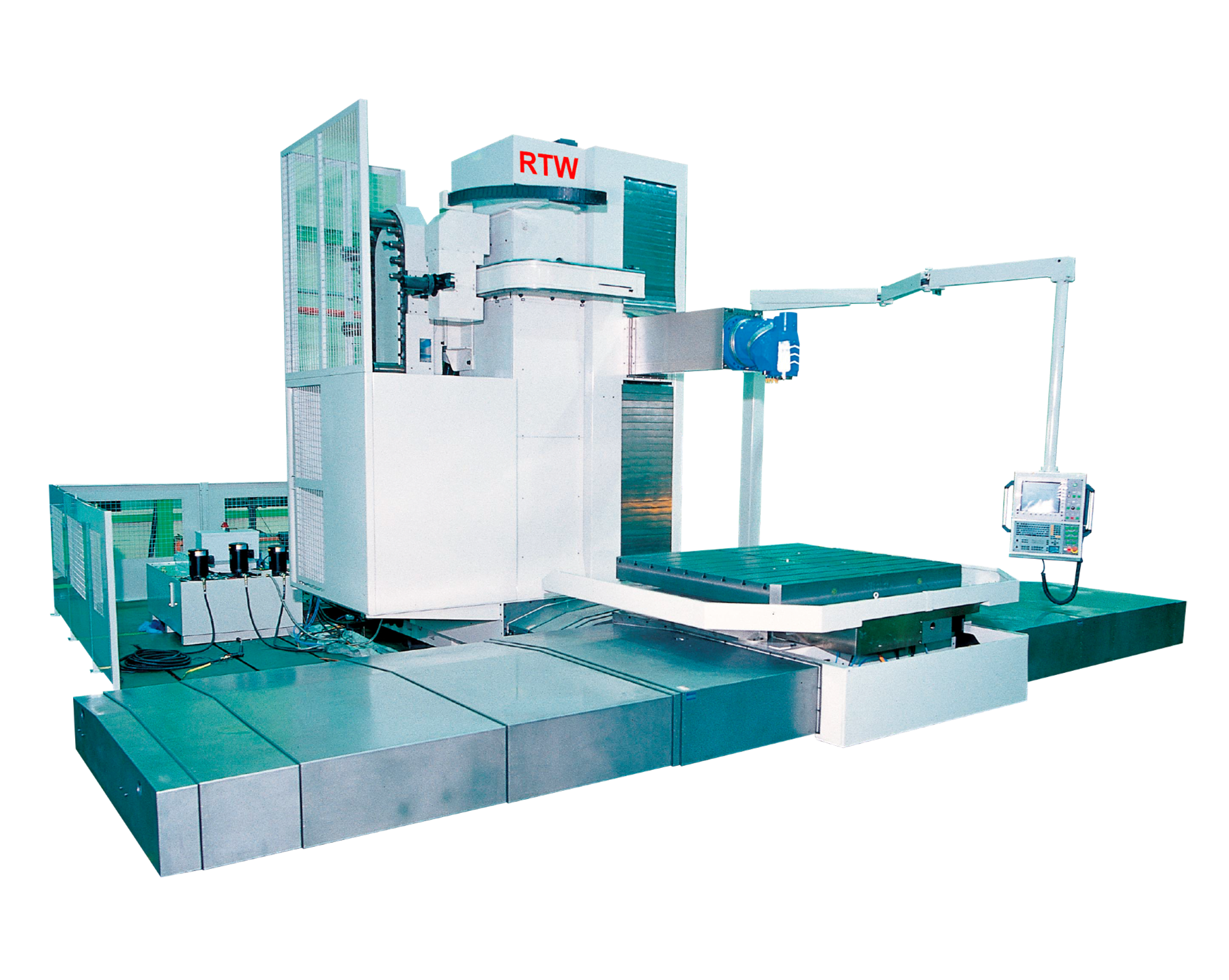

RTW1500/ 1600х1600

Производитель:

Kiheung Machinery

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

Высокая жесткость шпинделя с большеразмерными подшипниками, большое сечение ползуна, оптимальный дизайн коробки передач гарантируют передачу высокого крутящего момента и применение тяжелых режимов резания.
Все особо ответственные детали станков, такие как станина, колонна, суппорт, стол, ползун и голова изготавливаются на собственном литейном производстве компании KIHEUNG.
Благодаря мощной тяжелой конструкции станков, применению направляющих и ШВП больших сечений, а также обязательное оснащение всех осей датчиками линейных перемещений, достигается превосходная точность обработки.
Ключевые технологии компании заимствованы у ведущих европейских станкостроительных компаний, и характеризуются проверенной надежностью.
KIHEUNG использует только высококачественные комплектующие проверенных производителей, такие как подшипники шпиндельного узла, ШВП, датчики линейных перемещений, косозубые конические шестерни, элементы электрической, гидравлической систем и системы смазки, и т.п.
Шпиндель станка оборудован системой масляного охлаждения, охлаждающей также и коробку передач ZF, с температурным контролем для обеспечения максимальной стабильности обработки.
Основание поворотного стола выполнено максимально жестким, с широкими направляющими скольжения и мощным двигателем.
Поворотный стол поставляется ведущими европейскими производителями, имеет прецизионную червячную передачу и оснащен энкодером.
Прецизионные поверхности станка подвергаются шабрению.
Ось Z оснащена гидравлическим балансиром.
Все элементы электрического шкафа отвечают европейским нормам CE.

Основные характеристики

СТОЛ
Размер стола	мм	1600х1600
Максимальная нагрузка на стол	кг	10 000
Размер Т-образных пазов	шт х мм	28Н8
Расстояние между Т-образными пазами	мм	200
Автоматическая индексация угла поворота стола	град	0.001°
ШПИНДЕЛЬНАЯ БАБКА
Конус шпинделя		ISO50 7:24, DIN 69871
Диапазоны вращения шпинделя	об/мин	4000 (0~1000, 1001~4000)
Мощность главного двигателя	кВт	22/26
ПЕРЕМЕЩЕНИЯ
Продольное перемещение, ось X	мм	3000
Выдвижение ползуна, ось Z	мм	1600
Поперечное перемещение ползуна, ось Y	мм	1500
Поперечное перемещение колонны, ось W	мм	1200
ПОДАЧИ
Рабочие подачи по осям X, Y, Z	мм/мин	5 000
Рабочие подачи по оси W	мм/мин	5 000
УСКОРЕННЫЕ ПЕРЕМЕЩЕНИЯ
Ускоренные перемещения по осям X, Y, Z	мм/мин	10 000
Ускоренные перемещения по оси W	мм/мин	10 000
МАГАЗИН ИНСТРУМЕНТА (ОПЦИЯ)
Количество мест	шт	60
Хвостовик инструмента (указывается при заказе станка)		SK 50
Максимальный вес инструмента	кг	25
Максимальная длина инструмента	мм	500
Максимальный диаметр инструмента: - при полном магазине - при пустом соседнем гнезде	мм мм	125 250
ГАБАРИТЫ И МАССА
Длина со стружкосборником	мм	13 940
Ширина	мм	9 652
Высота	мм	5 210
Масса станка	кг	35 000

Комплектация станка

Комплектация:

Система ЧПУ Fanuc 31i
Главный двигатель мощностью 22/26 кВт
Двухступенчатая коробка скоростей ZF (Германия)
Фрезерная головка A4
Магазин инструмента на 60 мест
Датчик измерения детали RMP60
Датчик измерения инструмента NC4
Датчики линейных перемещений
Жесткое резьбонарезание
Обдув сжатым воздухом при смене инструмента
Система подачи сжатого воздуха через шпиндель и сопла
Система фильтрации сжатого воздуха
Транспортер стружки, расположенный со стороны колонны
Ограждение рабочей зоны
Электронный переносной пульт
Автоматическая система смазки направляющих
Освещение рабочей зоны
Система охлаждения шпинделя
Кондиционер электрошкафа
Комплект башмаков и анкерных болтов
Комплект инструмента для обслуживания
Руководство по эксплуатации станка на русском языке
