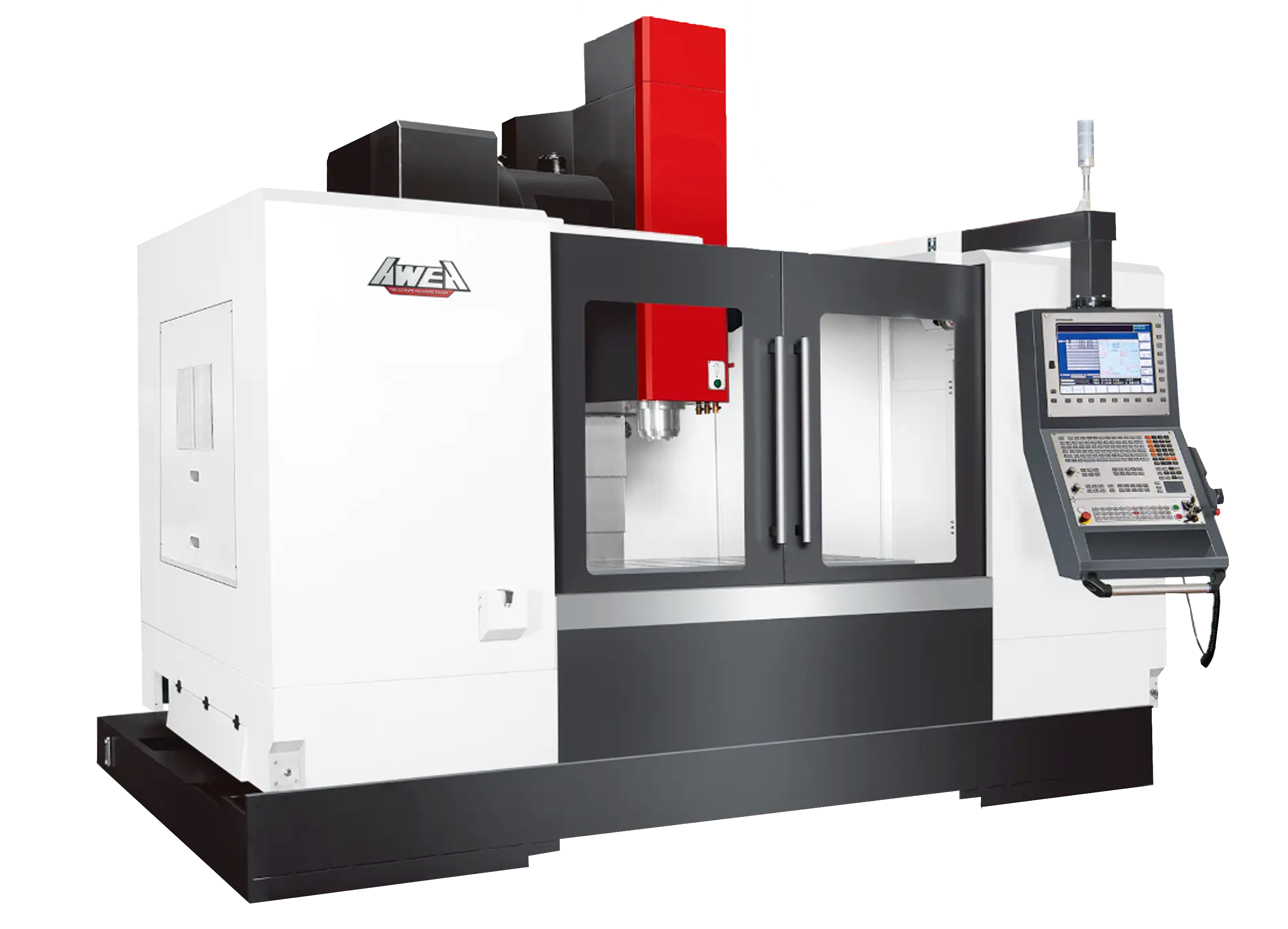

A+1565
Производитель:
AWEA Mechantronic
Описание конструкции
- Стол: 1600х650 мм
- Конус шпинделя: ISO50
- Перемещения по осям X/Y/Z: 1500х650х610 мм
- Максимальнаz нагрузка на стол: 1450 кг
- Система ЧПУ: Fanuc 0i-MF
- Шпиндель: 6 000 об/мин
- Мощность главного двигателя: 11/15 кВт
- Магазин инструмента: 30 позиций
Основные характеристики
|
СТОЛ |
|
|
|
|
Размер стола |
мм |
1600х650 |
|
|
Максимальная допустимая нагрузка |
кг |
1450 |
|
|
Т- пазы (ширина/шаг) |
мм |
18х100 |
|
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
|
Перемещение по оси X |
мм |
1500 |
|
|
Перемещение по оси Y |
мм |
650 |
|
|
Перемещение по оси Z |
мм |
610 |
|
|
Расстояние от оси вращения шпинделя до колонны |
мм |
680 |
|
|
Расстояние от торца шпинделя до стола |
мм |
125~735 |
|
|
ШПИНДЕЛЬ |
|
||
|
Приводная система |
- |
Коробка скоростей |
|
|
Максимальная скорость вращения шпинделя |
об/мин |
6000 |
|
|
Мощность двигателя S1/S6-40% |
кВт |
11/15 |
|
|
Конус шпинделя |
- |
ISO50 |
|
|
Конус инструментальной оправки |
- |
BВT50 |
|
|
Количество позиций магазина |
шт. |
30 |
|
|
Макс. диаметр инструмента |
мм |
75 |
|
|
Макс. диаметр инструмента (с пустыми соседними ячейками) |
мм |
150 |
|
|
Макс. длина инструмента |
мм |
250 |
|
|
Макс. вес инструмента |
кг |
7 |
|
|
ПОДАЧИ |
|
||
|
Рабочие подачи X, Y, Z |
м/мин |
1-15 |
|
|
Быстрая подача по осям X, Y, Z |
м/мин |
30/30/24 |
|
|
Тип направляющих |
- |
Коробчатые |
|
|
ТОЧНОСТЬ |
|
|
|
|
Точность позиционирования X, Y, Z |
|
мм |
±0,008 |
|
Повторяемость X, Y, Z |
|
мм |
±0,004 |
|
ГАБАРИТЫ И МАССА |
|
|
|
|
Длина |
мм |
4500 |
|
|
Ширина |
мм |
3700 |
|
|
Высота |
мм |
2907 |
|
|
Масса станка |
кг |
8200 |
|
|
|
|||
Комплектация станка
Комплектация:
- Система ЧПУ Fanuc 0i-MF;
- Шпиндель с конусом ВТ50, с коробкой скоростей, максимальной скоростью вращения 6 000 об/мин.;
- Мощность главного двигателя Fanuc 11/15 кВт;
- Направляющие скольжения по всем осям;
- Система автоматической смены инструмента с магазином на 30 поз. BT50;
- Система автоматической смазки;
- Подготовка для подачи СОЖ через шпиндель;
- Конвейер для удаления стружки с баком для стружки;
- Полностью закрытая рабочая зона;
- Освещение рабочей зоны;
- Сигнальная лампа;
- Теплообменник электрошкафа;
- Сепаратор масла;
- Комплект инструмента для обслуживания станка;
- Комплект выравнивающих опор;
- Руководство по эксплуатации станка на русском языке.
