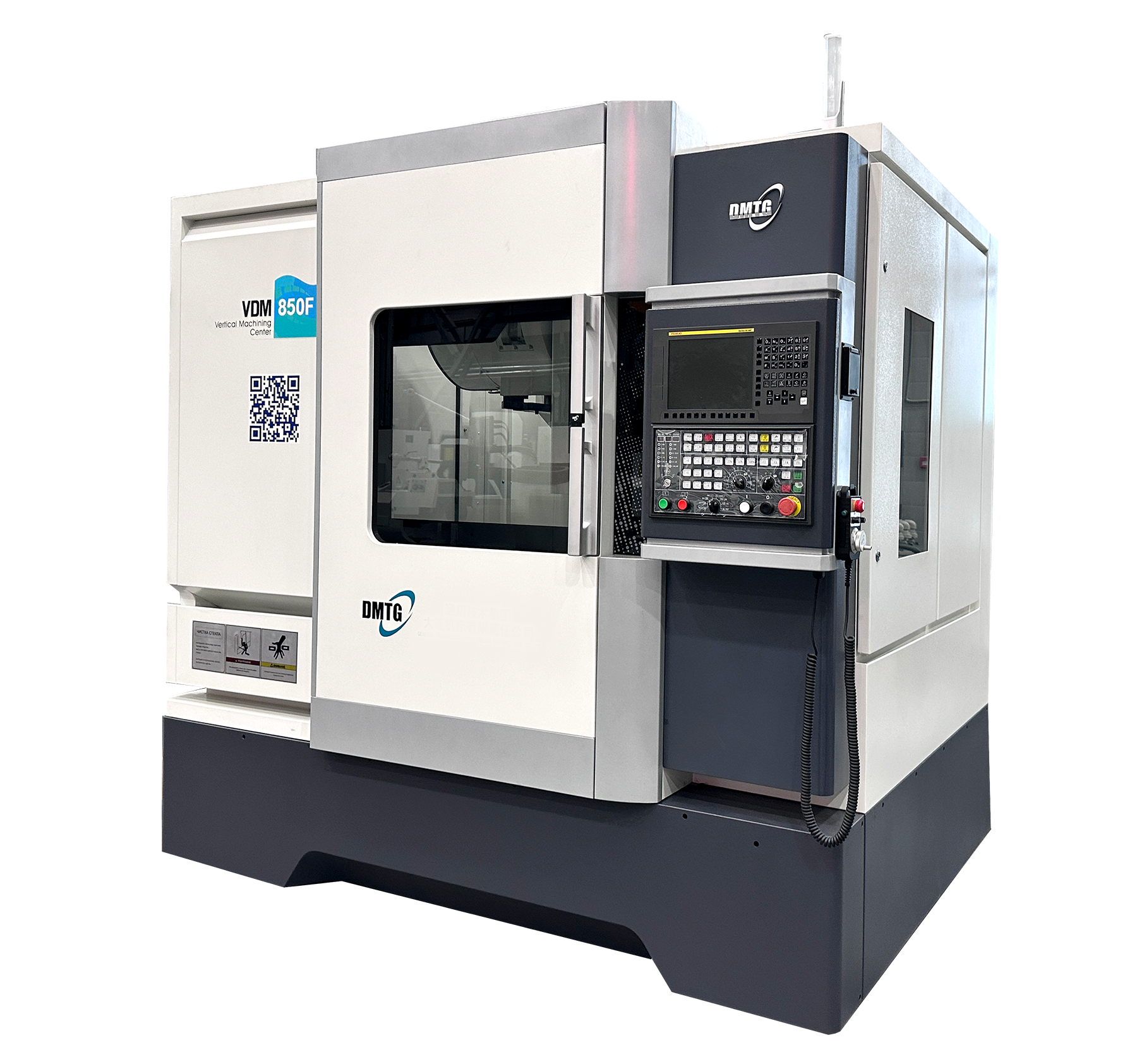

VDM850F

ПЕРЕМЕЩЕНИЯ

Перемещение по оси X

мм

820

Перемещение по оси Y

мм

500

Перемещение по оси Z

мм

510

Расстояние от торца шпинделя до стола

мм

130~640

Расстояние от оси шпинделя до колонны

мм

560

СТОЛ

Габариты стола

мм

850 x 500

Максимальная допустимая нагрузка на стол

кг

500

Параметры Т-пазов (ширина/шаг/кол-во)

мм

18 х 160 х 3

ШПИНДЕЛЬ

Тип привода

-

прямой привод

Максимальная скорость вращения

об/мин

10 000

Конус шпинделя

-

ISO40

Мощность двигателя

Fanuc

кВт

11/15

ПОДАЧИ

Тип направляющих осей X/Y/Z

-

коробчатые

Макс. рабочие подачи по осям X/Y/Z

мм/мин.

10 000

Скорость холостых подач по осям X/Y/Z

м/мин.

30/30/20

ТОЧНОСТЬ

Точность позиционирования по осям X/Y/Z

мм

0,008/0,008/0,008

Повторяемость позиционирования

мм

0,005/0,005/0,005

МАГАЗИН ИНСТРУМЕНТА

Количество инструментальных позиций

шт

24

Хвостовик инструмента

BT40

Максимальный вес инструмента

кг

8

Максимальный диаметр инструмента

мм

78

Максимальный диаметр инструмента при пустых соседних гнездах

мм

150

Время смены инструмента

сек.

2

ГАБАРИТЫ И МАССА

Длина

мм

3280

Ширина

мм

2310

Высота

мм

2700

Масса станка

кг

6500
