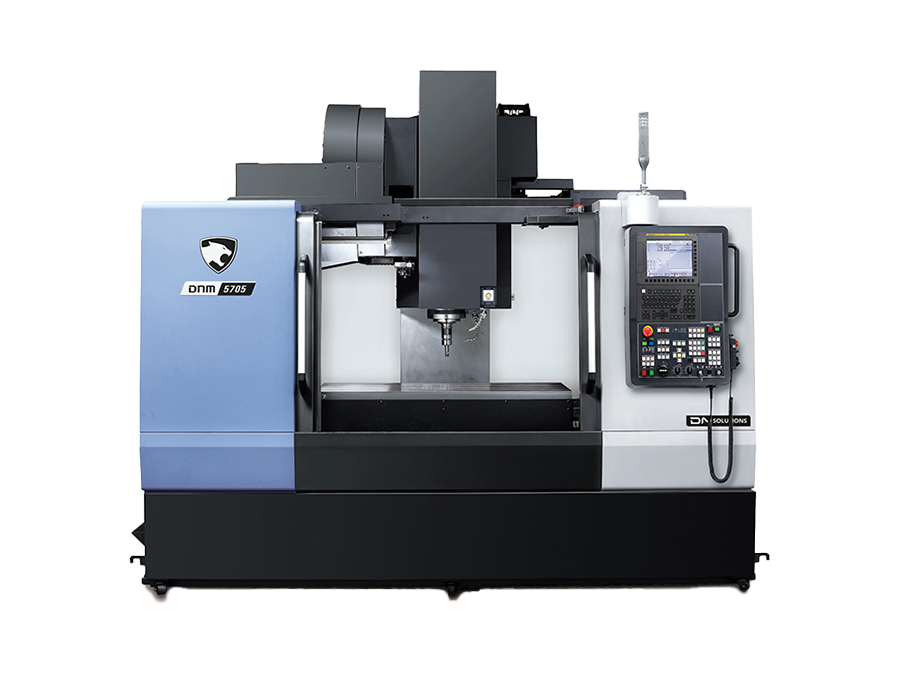

DNM5700

Производитель:

DN Solutions

На складе

Оставить заявку

Описание конструкции
Основные характеристики
Комплектация станка

Описание конструкции

DNM – вертикально-фрезерный обрабатывающий центр широкой области применения с самой большой рабочей зоной в своем классе.
Конструкция шпинделя выполнена с прямым соединением с двигателем, она уменьшает возможные вибрации и шум, улучшая работу станка и делая его воздействие более благоприятным для окружающей среды по сравнению с ременными приводами.

Благодаря сокращению времени смены инструмента и увеличению ускорения холостых перемещений повышается производительность.
Для смазки роликовых линейных направляющих применяется консистентная смазка. Роликовые направляющие по всем осям повышают жёсткость обработки.
Стандартная консистентная смазка освобождает от необходимости устанавливать сепаратор масла и снижает стоимость смазки примерно на 60% по сравнению с маслом.

Основные характеристики

ЗОНА ОБРАБОТКИ
Перемещение по оси X	мм		1050
Перемещение по оси Y	мм		570
Перемещение по оси Z	мм		510
Расстояние от торца шпинделя до стола	мм		150~660
РАБОЧИЙ СТОЛ
Размеры стола	мм		1300 х 570
Максимальная нагрузка на стол	кг		1000
Тип крепежных элементов	-		Т-паз
Размеры Т-пазов (кол-во/ширина/шаг)	мм		4 х 18H8 х 125
ШПИНДЕЛЬ
Максимальная скорость вращения шпинделя	об/мин.		8000
Тип присоединительного конуса шпинделя	-		ISO 40
Максимальный момент на шпинделе	Нм		117.8
Мощность главного двигателя (S3 25%/пост.)	кВт		18.5/11
ПОДАЧИ
Ускоренное перемещение по осям X/Y	м/мин		36/36
Ускоренное перемещение по оси Z	м/мин		30
ТОЧНОСТЬ
Точность позиционирования по осям X, Y, Z		±0.005
Повторяемость по осям X, Y, Z		±0.002
СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА
Тип инструментальной оправки	-		BT40
Стандарт штревеля (не включается в поставку)	-		PS806
Количество позиций магазина	шт.		30
Максимальный диаметр инструмента	мм		80
Максимальный диаметр инструмента при свободных соседних ячейках	мм		125
Максимальная длина инструмента	мм		300
Максимальный вес инструмента	кг		8
Время смены от инструмента к инструменту	сек.		1.2
Время смены от стружки к стружке	сек.		3.2
ПИТАНИЕ СТАНКА
Энергопотребление (продолжительный режим)	кВА		29.6
Источник сжатого воздуха	МПа		0.54
Объем бака для СОЖ	л		310
МАССА И ГАБАРИТЫ
Занимаемая площадь	мм		2413 х 3110
Высота	мм		2985
Масса станка	кг		6450

Комплектация станка

Комплектация:

Система ЧПУ Fanuc 0i-M;
Цветной монитор 10.4” LCD;
Маховичок ручного управления;
Система охлаждения шпинделя;
Система подачи СОЖ с баком для СОЖ;
Встроенный шнековый конвейер для стружки;
Конвейер для стружки с накопительной тележкой;
Кабинетная защита станка;
Устройство блокировки двери;
Система автоматической смазки;
Освещение рабочей зоны;
Сигнальная лампа;
Комплект инструмента для обслуживания;
Комплект выравнивающих опор;
Руководство по эксплуатации станка.
