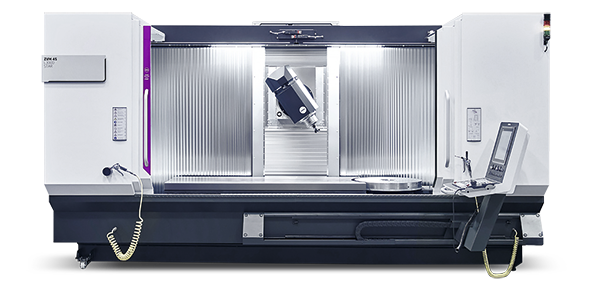

ZVH45/1500
Наличие на
складе
1
Описание конструкции
- Пятиосевой обрабатывающий центр ZVH45/1500 имеет жёсткую конструкцию, включающую колонну, перемещающуюся горизонтально, неподвижный стол и встроенный в него поворотный стол с высокомоментной трансмиссией, поворотную фрезерную голову.
- Вся рама станка, изготовленная из высококачественного чугуна, имеет высокую жёсткость и гибкость перемещений, что позволяет эффективно обрабатывать заготовки из различных материалов с высокой точностью.
- Три линейные оси оснащены высокоточными ШВП и роликовыми направляющими. Противовесом оси Z служит высокоточная система балансировки, компенсирующая силу гравитации, воздействующую на ШВП оси. Все оси оснащены датчиками линейных перемещений.
- Уникальная возможность обработки деталей различной сложности и габаритов благодаря наличию неподвижного стола и встроенного в него поворотного.
Основные характеристики
|
РАБОЧАЯ ЗОНА |
|
|
|
Перемещение по оси X |
мм |
1500 |
|
Перемещение по оси Y |
мм |
800 |
|
Перемещение по оси Z |
мм |
800 |
|
Угол поворота по оси B (поворотная голова) |
град |
± 105° |
|
Угол поворота по оси C (поворотный стол) |
град |
± 360° |
|
РАБОЧИЙ СТОЛ И ФРЕЗЕРНАЯ ГОЛОВА |
|
|
|
Размеры стола |
мм |
1700х850 |
|
Размер Т-паза, количество |
мм/шт |
18/5 |
|
Диаметр встроенного поворотного стола |
мм |
Ø800 |
|
Максимально допустимая нагрузка на стол |
кг/м2 |
1500 |
|
Максимально допустимая нагрузка на поворотный стол |
кг |
1500 |
|
Максимальный зажимаемый диаметр |
мм |
Ø1100 |
|
Расстояние от торца шпинделя до зеркала стола в положении головы 0°, мин/макс |
мм |
0/800 |
|
Расстояние от торца шпинделя до зеркала стола в положении головы ± 90°, мин/макс |
мм |
300/1106 |
|
Максимальный крутящий момент на оси C (пост. /торм.) |
Нм |
2160/2350 |
|
Тяговое усилие привода оси С |
Н |
40 000 |
|
Максимальная скорость вращения оси С |
об/мин |
16,66 |
|
ШПИНДЕЛЬ |
|
|
|
Мощность двигателя (S1/S6) |
кВт |
27/39 |
|
Крутящий момент (S1/S6) |
Нм |
130/187 |
|
Максимальная скорость вращения |
об/мин |
15 000 |
|
Конус шпинделя |
- |
HSK-A63 |
|
ПОДАЧИ |
|
|
|
Максимальная скорость рабочих подач по осям X/Y/Z |
мм/мин |
30 000 |
|
Скорость быстрых подач по осям X/Y/Z |
м/мин |
40/40/40 |
|
Минимальная индексация поворота по осям A/B |
° |
0.001 |
|
Параметры ШВП оси X |
мм |
Ø63xP30 |
|
Параметры ШВП оси Y |
мм |
Ø40xP20 |
|
Параметры ШВП оси Z |
мм |
Ø40xP20 |
|
Тип направляющих осей X/Y/Z |
- |
линейные роликовые |
|
Ширина направляющих осей X/Y/Z |
мм |
45/45/45 |
|
Тяговое усилие приводов осей X, Y, Z 100% |
N |
12020/8500/8558 |
|
Тяговое усилие приводов осей X, Y, Z 140% |
N |
19120/16839/16495 |
|
МАГАЗИН ИНСТРУМЕНТА |
|
|
|
Количество позиций в магазине |
шт. |
36 |
|
Время смены инструмент-инструмент |
сек. |
8 |
|
Максимальный диаметр |
мм |
65/130 |
|
Максимальная длина инструмента |
мм |
350 |
|
Максимальный вес инструмента |
кг |
8 |
|
ТОЧНОСТЬ |
|
|
|
Точность позиционирования по осям X/Y/Z на 1000 мм |
мм |
0.01/0.01/0.01 |
|
Повторяемость позиционирования по осям X/Y/Z |
мм |
0.005/0.005/0.005 |
|
Точность позиционирования по осям A/B |
“ |
±5/5 |
|
Повторяемость позиционирования по осям A/B |
“ |
±3/3 |
|
СИСТЕМА ПОДАЧИ СОЖ |
|
|
|
Объем бака СОЖ |
л |
600 |
|
Давление СОЖ с наружной подачей |
Бар |
12 |
|
Давление СОЖ с подачей через инструмент |
Бар |
22 |
|
Мощность помпы |
кВт |
3 |
|
Производительность |
л/мин |
50 |
|
Фильтрующий элемент |
мм |
0.04 |
|
ГАБАРИТЫ И МАССА |
|
|
|
Длина х Ширина х Высота |
мм |
6105х4062х3067 |
Комплектация станка
Комплектация:
- Система ЧПУ Heidenhain TNC 640 HSCI с экраном 15”;
- Выносной пульт с электронным маховичком;
- Одновременное управление 5ю осями;
- Поворотный стол Ø800 мм (ось C);
- Мотор-шпиндель со скоростью вращения до 15 000 об/мин. и конусом HSK-A63;
- Поворотная фрезерная голова (ось B);
- Обдув конуса шпинделя при смене инструмента;
- Система автоматической смены инструмента с магазином на 36 поз. HSK-A63;
- Линейные направляющие осей X/Y/Z;
- ШВП линейных осей X/Y/Z;
- Датчики линейных перемещений по X/Y/Z;
- Датчики круговых перемещений;
- Гидравлический противовес оси Z;
- Система автоматической смазки;
- Гидравлическая станция;
- Система подачи СОЖ через 4 форсунки на торце шпинделя 12 бар;
- Система подачи СОЖ через шпиндель 22 бар;
- Система фильтрации СОЖ;
- Пистолет подачи СОЖ;
- Пистолет подачи воздуха;
- Конвейер для отвода стружки и тележка для сбора стружки;
- Контактный датчик настройки инструмента Heidenhain TT460;
- Система настройки пятиосевой кинематики станка с датчиком Heidenhain TS460;
- Кондиционер электрошкафа;
- Пневматическая система;
- Защита осей X/Y/Z;
- Освещение рабочей зоны;
- Сигнальная лампа;
- Полностью закрытая рабочая зона;
- Комплект выравнивающих опор;
- Комплект инструмента для обслуживания станка;
- Руководство по эксплуатации станка.
