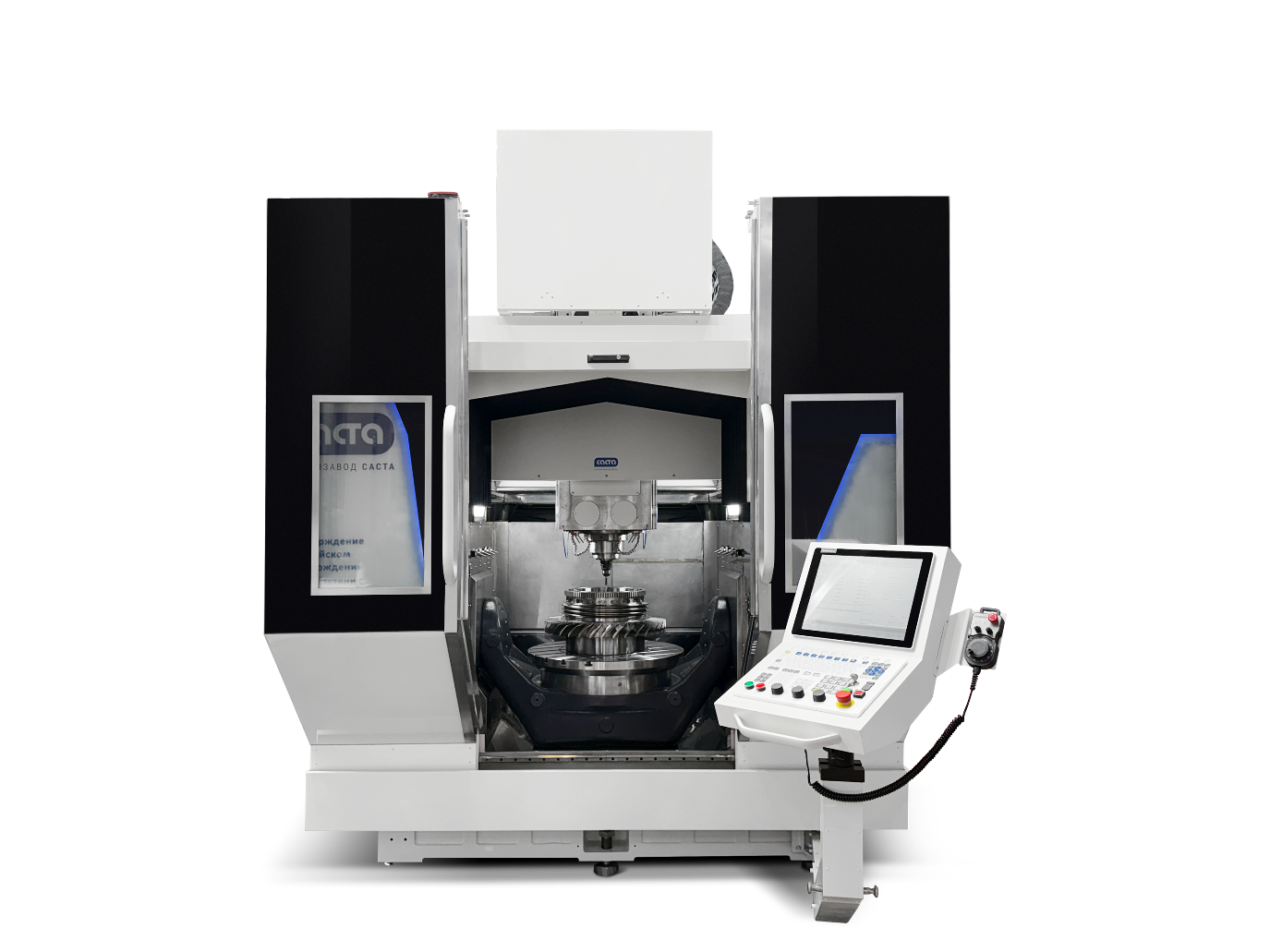

МС800-5Х
Производитель:
Саста
Описание конструкции
- 5-ти осевой обрабатывающий центр предназначен для обработки сложных корпусных деталей за один установ. Портальное исполнение обеспечивает высокую жесткость обработки и гарантирует высокую точность обработки.
- Цельнолитая станина из высококачественного чугуна обладает высокой жесткостью и виброустойчивостью.
- Обрабатывающий центр имеет конструкцию портального типа с поворотно-качающимся круглым столом, что обеспечивает жесткость конструкции для силовой обработки.
- Роликовые направляющие качения обеспечивают высокую точность и скорость перемещения при максимальной нагрузке.
- Высокоточные двухзаходные ШВП 3 класса точности гарантируют высокую жесткость и точность даже при долговременных тяжелых нагрузках.
- Движение траверсы осуществляется с помощью двух ШВП от двигателей, работающих синхронно. Это решение существенно увеличивает точность позиционирования и повторяемость оси Y.
- Мощный мотор-шпиндель с конусом HSK и системой подачи СОЖ через шпиндель (опция) - предназначен для высокоскоростной высокоточной обработки.
- Поворот (ось "C") и вращение (ось "A") стола осуществляется с помощью моментных двигателей (torque-motors), исключая использование зубчатых или ременных передач и, как следствие, появление люфтов, что обеспечивает высокий крутящий момент вкупе с точностью.
- Для повышения геометрической точности при наклоне стола, по оси A установлены спаренные моментные двигатели (по обе стороны от поворотного стола).
Основные характеристики
| СТОЛ | ||
| Диаметр поворотного стола | 800 | мм |
| Макс. допустимая нагрузка на стол | 1200 | кг |
| ПЕРЕМЕЩЕНИЯ ПО ОСЯМ | ||
| Перемещение по оси X | 670 | мм |
| Перемещение по оси Y | 820 | мм |
| Перемещение по оси Z | 600 | мм |
| Диапазон движения оси А (качание) | +120°/-120° | град |
| Диапазон движения оси С (поворот) | ±360° | град |
| СКОРОСТЬ ПЕРЕМЕЩЕНИЯ ОСЕЙ | ||
| Макс. скорость движения по осям X, Y, Z | 60 | м/мин |
| Максимальная скорость оси А | 80 | об/мин |
| Максимальная скорость оси С | 100 | об/мин |
| ШПИНДЕЛЬ | ||
| Мощность шпинделя | 30/46 (25/40*) | кВт |
| Крутящий момент шпинделя | 130/200 (87/135*) | Нм |
| Максимальная скорость вращения шпинделя | 15000 (20000*) | об/мин |
| Конус шпинделя | HSK-A63 | |
| МАГАЗИН ИНСТРУМЕНТА | ||
| Тип магазина | Карусельный |
|
| Количество мест в магазине | 40 (40х2*) | шт |
| Максимальная длина инструмента | 300 | мм |
| Максимальный вес инструмента | 7 | кг |
| ГАБАРИТЫ И МАССА | ||
| Длина | 4300 | мм |
| Ширина | 4410 | мм |
| Высота | 3780 | мм |
| Масса | 18000 | кг |
*опционально
Комплектация станка
Комплектация:
- Система ЧПУ HNC 848
- Одновременная 5-ти осевая обработка
- Шпиндель с конусом HSK-A63
- Мотор-шпиндель - 15000 об/мин
- Мощность мотор-шпинделя 30/46 кВт
- Магазин на 40 инструментов
- Автоматическая система смазки
- Система подачи СОЖ
- Система смыва стружки из рабочей зоны
- Переносной пульт
- Освещение рабочей зоны
- Трехцветная лампа (светофор)
- Комплект инструмента для обслуживания станка
- Комплект выравнивающих опор
- Руководство по эксплуатации станка
