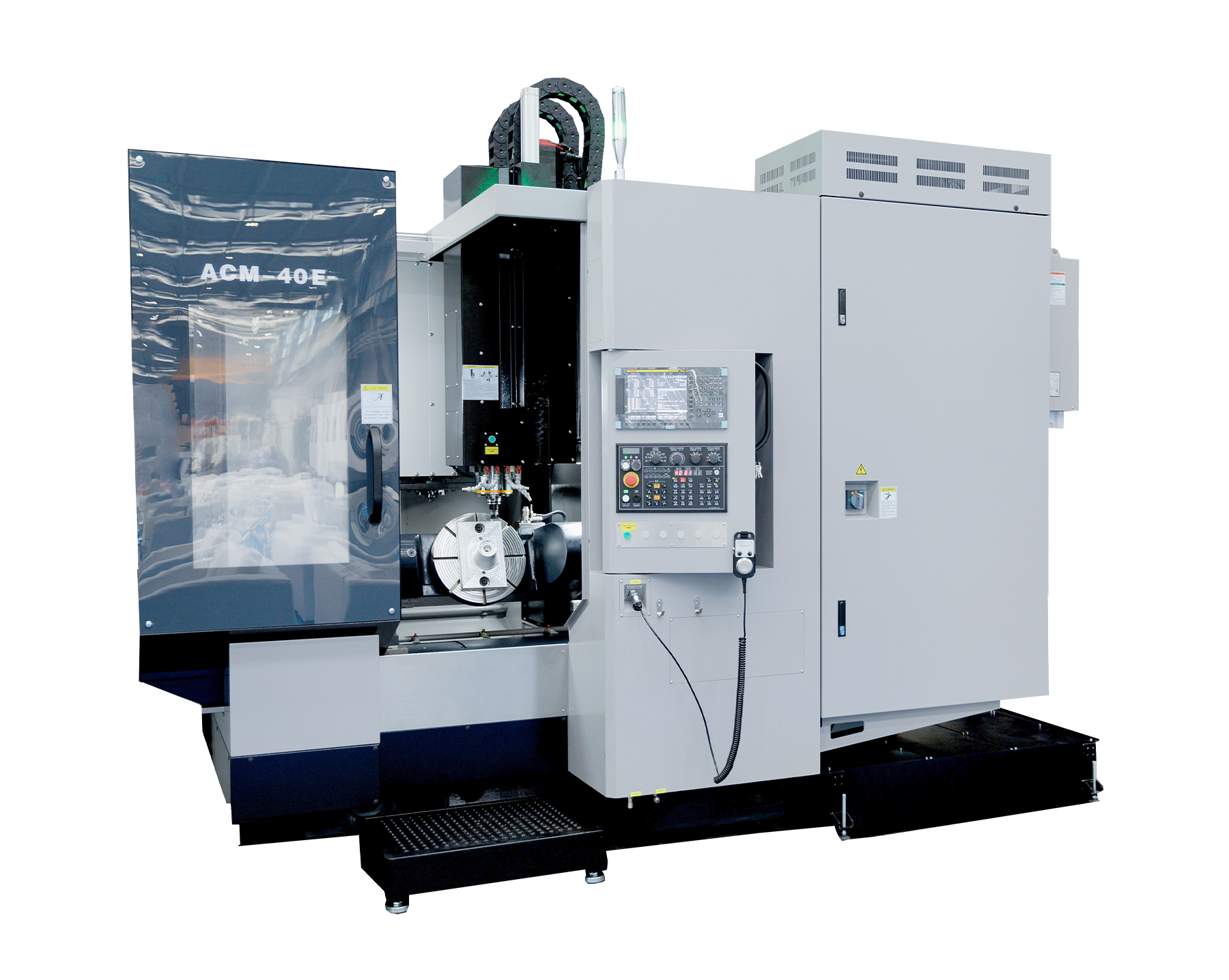

ACM-40E (4+1)
Описание конструкции
- Диаметр стола: Ø400 мм
- 5-ти осевая кинематика станка
- Перемещение по осям X/Y/Z: 5500/600/400 мм
- Система ЧПУ: Fanuc 0i-MF
- Шпиндель: 15000 об/мин
- Магазин инструмента: 40 позиций
- Инструментальный конус: HSK-A63
Основные характеристики
|
СТОЛ |
|
|
|
|
Размеры поворотного стола |
мм |
Ø400 |
|
|
Максимально допустимая нагрузка на стол |
кг |
150 |
|
|
РАБОЧАЯ ЗОНА |
|
|
|
|
Перемещение по оси X |
мм |
550 |
|
|
Перемещение по оси Y |
мм |
600 |
|
|
Перемещение по оси Z |
мм |
400 |
|
|
Угол поворота оси A |
град |
-120°~+120° |
|
|
Диапазон вращения оси С |
град |
360° |
|
|
Расстояние от торца шпинделя до стола |
мм |
145~545 |
|
|
ШПИНДЕЛЬ |
|
|
|
|
Максимальная скорость вращения шпинделя |
об/мин |
15 000 |
|
|
Присоединительный конус шпинделя |
- |
HSK-A63 |
|
|
Мощность двигателя(S1/S6-40%) |
кВт |
15/18 |
|
|
Крутящий момент(S1/S6-40%) |
Нм |
58/61 |
|
|
ОСИ |
|
|
|
|
Скорость рабочих подач по осям X, Y, Z |
мм/мин. |
1~10 000 |
|
|
Скорость быстрых подач по осям X/Y/Z |
м/мин |
30/30/30 |
|
|
Максимальная скорость оси А |
об/мин |
20 |
|
|
Максимальная скорость оси С |
об/мин |
30 |
|
|
МАГАЗИН ИНСТРУМЕНТА |
|
|
|
|
Количество позиций |
шт |
40 |
|
|
Хвостовик инструмента |
- |
HSK-63A |
|
|
Максимальный вес инструмента |
кг |
8 |
|
|
Максимальная длина инструмента |
мм |
300 |
|
|
Максимальный диаметр инструмента: при полном магазине при пустом соседнем гнезде |
мм мм |
65
|
|
|
130 |
|||
|
ТОЧНОСТЬ |
|
|
|
|
Точность позиционирования по осям X/Y/Z |
мм |
0.008/0.008/0.008 |
|
|
Точность позиционирования по осям А/С |
сек. |
8/8 |
|
|
Повторяемость по осям X/Y/Z |
мм |
0.005/0.005/0.005 |
|
|
Повторяемость по осям А/С |
сек. |
5/5 |
|
|
ГАБАРИТЫ И МАССА |
|
|
|
|
Масса станка |
кг |
8 500 |
|
|
Длина |
мм |
3535 |
|
|
Ширина |
мм |
3200 |
|
|
Высота |
мм |
3275 |
|
|
Требования к источнику питания |
- |
380В, 50 Гц |
|
|
Потребляемая мощность |
кВт |
40 |
|
Комплектация
- Система ЧПУ Fanuc 0i-MF;
- Наклонно-поворотный стол Ø400 мм;
- Двигатель шпинделя 15000 об/мин
- Система охлаждения шпинделя;
- Направляющие качения по осям X, Y, Z;
- Система автоматической смены инструмента на 40 позиций HSK-63A;
- Датчики линейных перемещений по осям X/Y/Z;
- Энкодеры осей В/C;
- Датчик измерения детали OMP40;
- Датчик измерения инструмента Marposs;
- Централизованная система автоматической смазки;
- Система подачи СОЖ через шпиндель 30 бар;
- Пистолет подачи СОЖ;
- Пистолет воздуха
- Транспортер для отвода стружки;
- Кабинетная защита станка;
- Освещение рабочей зоны;
- Кондиционер электрошкафа;
- Cигнальная лампа;
- Комплект инструмента для обслуживания станка;
- Комплект выравнивающих опор;
- Руководство по эксплуатации станка.
